Cerabar M Analogique
!
Endress+Hauser
Mesure de pression de liquides

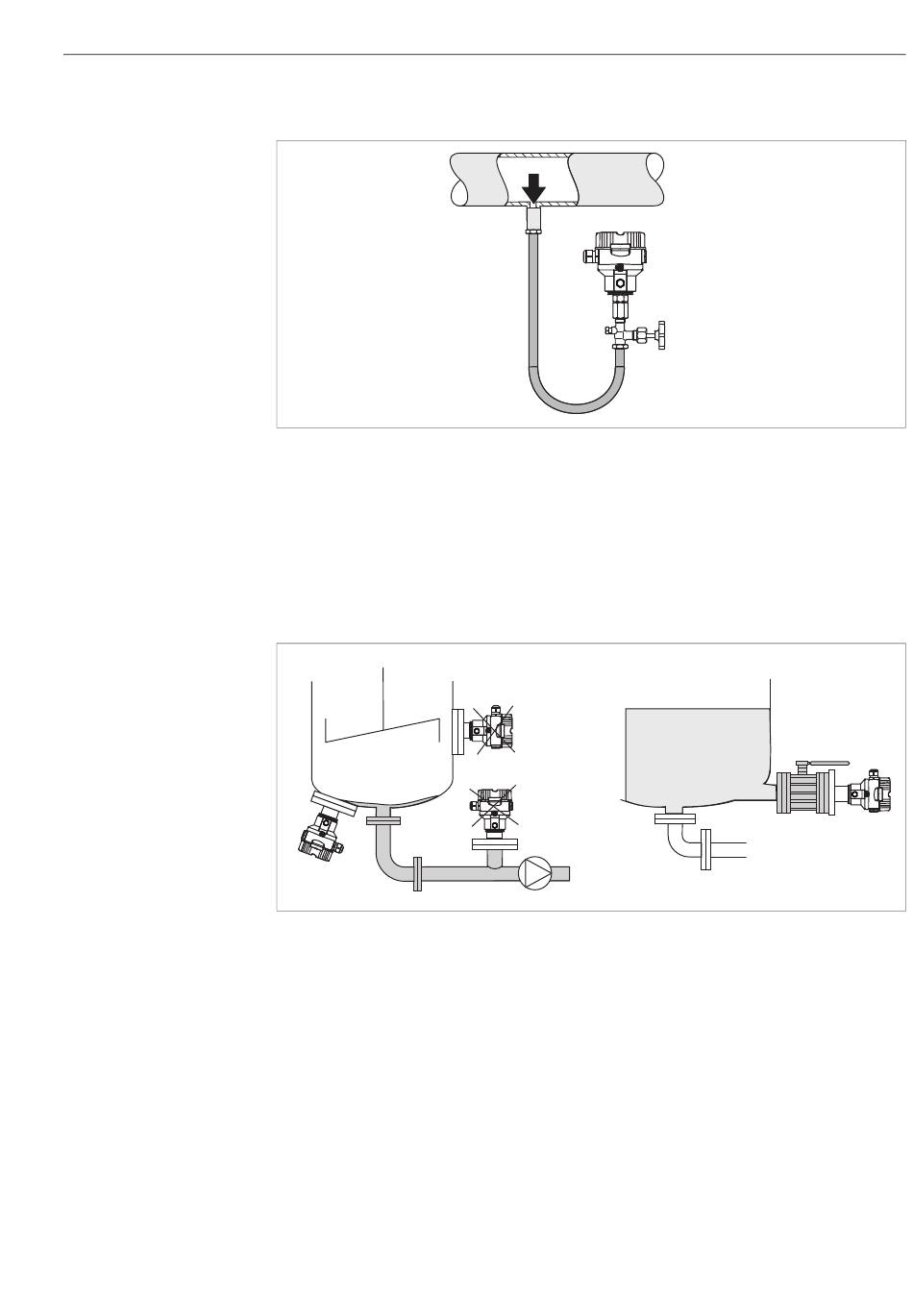

Fig. 7: Ensemble de mesure de pression de liquide
1 Cerabar M
2 Robinet d'isolement
• Monter le Cerabar M avec vanne d'isolement en dessous ou à même hauteur que le piquage de
prélèvement.
Mesure de niveau
Fig. 8: Ensemble de mesure de niveau
• Monter le Cerabar M toujours en-dessous du point de mesure le plus bas.
• Ne pas monter l'appareil dans la veine de remplissage ou à un point de la cuve qui peut être
influencé par une pale d'agitateur.
• Ne pas monter l'appareil dans la zone d'aspiration d'une pompe.
• L'étalonnage et le contrôle du fonctionnement peuvent être effectués plus facilement si l'appareil
est monté derrière une vanne d'isolement.
Raccord interchangeable en PVDF
Remarque !
Pour les appareils avec un bouchon interchangeable en PDVF, un couple de serrage maximal de
7 Nm (5,16 lbs ft) est valable. Le filetage peut se desserrer sous l'effet de la pression et de la
température. C'est-à-dire que l'étanchéité du filetage doit être régulièrement contrôlée et que ce
dernier devra être resserré avec le couple mentionné. Pour le filetage 1/2 NPT nous recommandons
d'utiliser de la bande Téflon en guise de joint.
➀
➁
P01-PMx5xxxx-11-xx-xx-xx-005
P01-xMx5xxxx-11-xx-xx-xx-000
Montage
