Description du paramètre
REMARQUE!
•
Réaliser l'AMA sur un moteur froid afin d'obtenir
la meilleure adaptation du variateur de fréquence.
•
L'AMA ne peut pas être réalisée lorsque le
moteur fonctionne.
3 3
REMARQUE!
Éviter de générer un couple extérieur pendant l'AMA.
REMARQUE!
Si l'un des réglages du groupe de par. 1-2* Données
moteur est modifié, les paramètres avancés du moteur
1-30 Résistance stator (Rs) à 1-39 Pôles moteur reviennent à
leur réglage par défaut.
Ce paramètre ne peut pas être réglé lorsque le moteur est
en marche.
REMARQUE!
L'AMA complète doit s'effectuer uniquement sans filtre
tandis que l'AMA réduite doit s'effectuer avec filtre.
Voir la section : Exemples d'applications > Adaptation
automatique au moteur dans le Manuel de configuration.
3.3.5 1-3* Données av. moteur
Paramètres pour les données avancées du moteur. Les
données moteur, présentes aux 1-30 Résistance stator (Rs) à
1-39 Pôles moteur, doivent correspondre au moteur
concerné, afin que le moteur fonctionne de manière
optimale. Les réglages par défaut sont basés sur des
valeurs communes de paramètres moteur pour des
moteurs standard normaux. Si les paramètres moteur sont
mal configurés, le système pourrait connaître des dysfonc-
tionnements. Si les données moteur sont inconnues, il est
conseillé de réaliser une AMA (adaptation automatique au
moteur). Voir le chapitre Adaptation automatique au
moteur. La séquence AMA règle tous les paramètres du
moteur, à l'exception du moment d'inertie du rotor et de
la résistance à la perte de fer (1-36 Résistance perte de fer
(Rfe)).
P 1-30
I
R
1
S
U
1

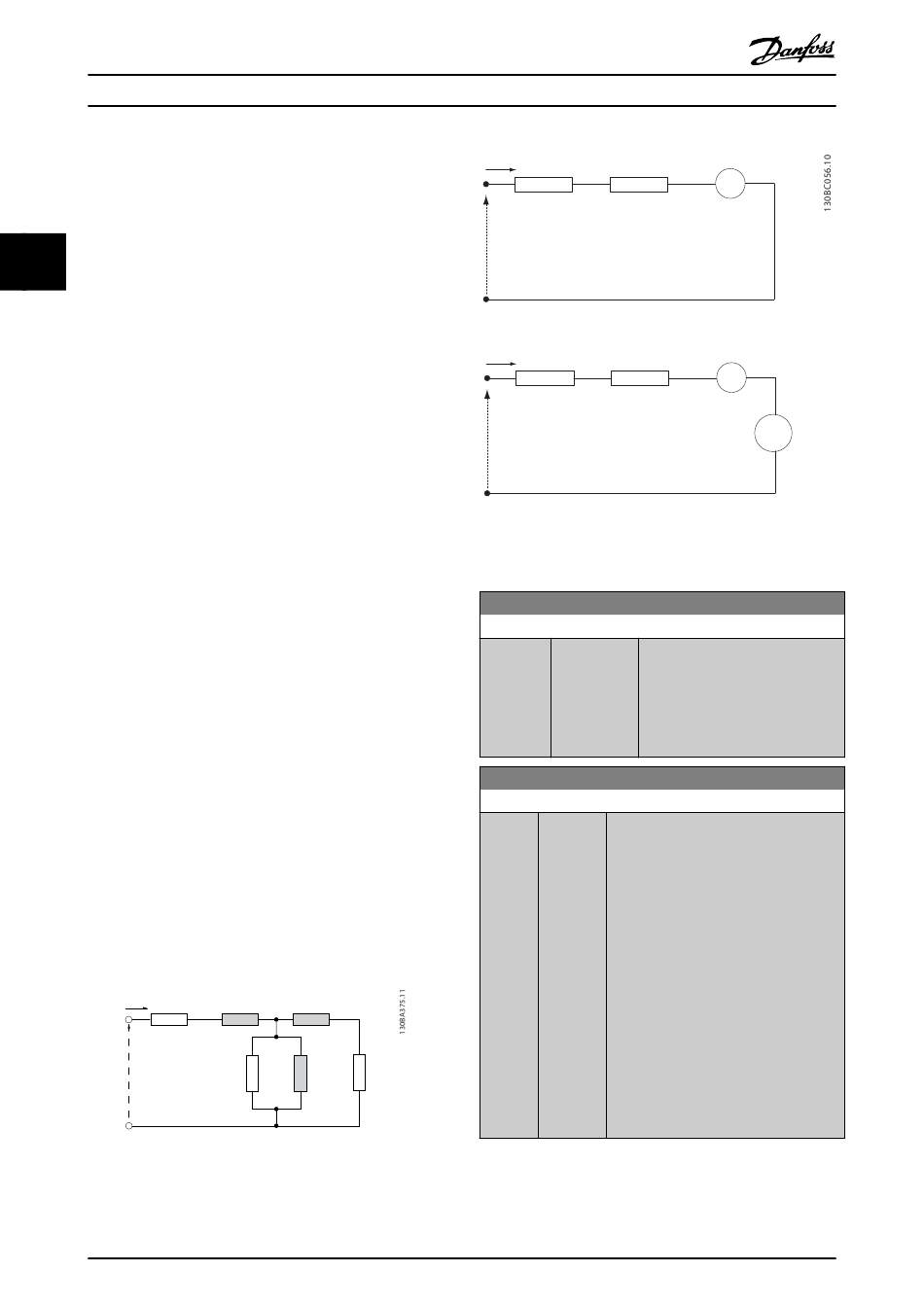

Illustration 3.4 Diagramme d'équivalence moteur pour un
moteur asynchrone
42
Guide de programmation du variateur VLT
X X
1 2
R X
R
1s h
1
P1-35
MG11CD04 - VLT
Par. 1-30
I
d
R
s
U
d
d-axis equivalent circuit
Par. 1-30
I
d
R
s
U
q
q-axis equivalent circuit
Illustration 3.5 Schéma de câblage d'équivalence moteur pour
un moteur PM non saillant
1-30 Résistance stator (Rs)
Range:
Size [ 0.0140 -
related 140.0000
*
Ohm]
1-31 Rotor Resistance (Rr)
Range:
Size [ 0.0100 -
related 100.0000
*
Ohm]
REMARQUE!
Le par. 1-31 Rotor Resistance (Rr) n'a pas d'effet lorsque
1-10 Construction moteur = [1] PM, SPM non saillant.
®
est une marque déposée Danfoss
®
HVAC
ω L I
Par. 1-37
s q q
L
+
d -
Par. 1-37 ω L I
s d d
L =L
+
q d -
Fonction:
Régler la valeur de la résistance du
stator. Entrer la valeur de la fiche
technique du moteur ou effectuer
une AMA sur un moteur froid. Ce
paramètre ne peut pas être réglé
lorsque le moteur est en marche.
Fonction:
Le réglage précis R améliore la
r
performance de l'arbre. Régler la valeur de
la résistance du rotor à l'aide de l'une de
ces méthodes :
1. Réaliser une AMA moteur froid.
Le variateur de fréquence
mesure la valeur à partir du
moteur. Toutes les compen-
sations sont remises sur 100 %.
2. Entrer la valeur R manuellement.
r
Se procurer la valeur auprès du
fournisseur du moteur.
3. Utiliser le réglage par défaut R
Le variateur de fréquence établit
le réglage en fonction de la
plaque signalétique du moteur.
+
Par. 1-40
ω λ
s PM
-
.
