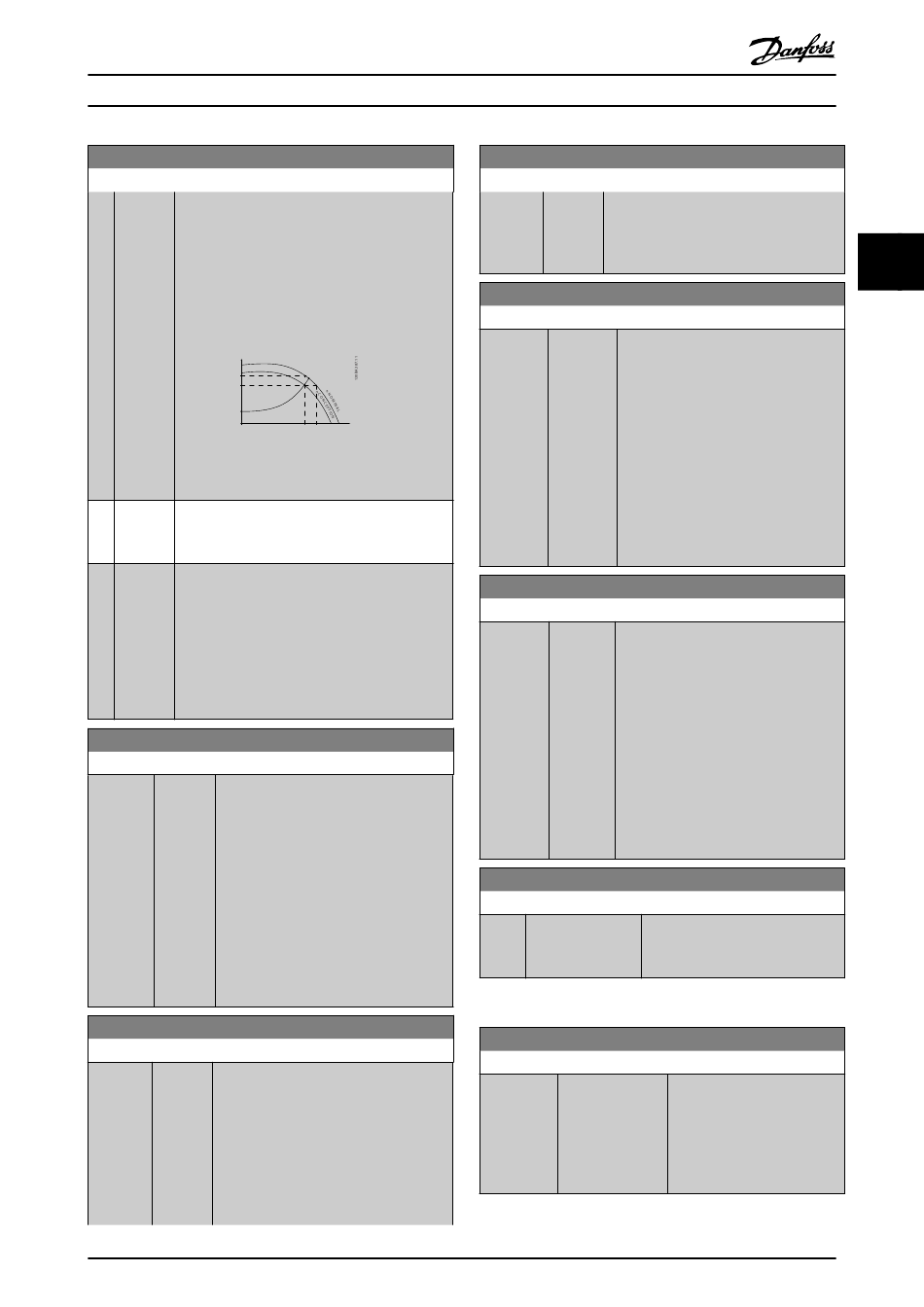

Description du paramètre
22-82 Calcul pt de travail
Option: Fonction:
débit de fonctionnement (Q
D), la pression H
déterminée. À partir de ces deux points sur la
courbe de la pompe, avec HMIN comme décrit ci-
dessus, le variateur de fréquence peut calculer le
point de référence B et donc tracer la courbe de
contrôle qui inclura aussi le point de travail de
fonctionnement du système A.
H (hauteur)
H NOMINALE
P22-88
H CONCEPTION
Consigne
H MIN
P22-83/
P22-84
Courbe de contrôle
P22-87
Illustration 3.58
[0] Désactivé Le calcul du point de travail n'est pas activé. À
utiliser si la vitesse au point de fonctionnement
*
est connue (voir ).
[1] Activé Le calcul du point de travail est activé. L'acti-
vation de ce paramètre permet de calculer le
point de travail de fonctionnement du système à
la vitesse de 50/60 Hz, à partir des données
d'entrée définies aux 22-83 Vit abs débit [tr/min]
22-84 Vit. abs. débit [Hz], 22-87 Pression à vit. ss
débit, 22-88 Pression à vit. nominal, 22-89 Débit pt
de fonctionnement et 22-90 Débit à vit. nom..
22-83 Vit abs débit [tr/min]
Range: Fonction:
Size [ 0 - Résolution 1 tr/min.
related par. La vitesse du moteur, à laquelle le débit
*
22-85 est zéro et la pression minimale H
RPM]
obtenue, doit être saisie ici en tr/min. En
revanche, la vitesse en Hz peut être saisie
dans le 22-84 Vit. abs. débit [Hz]. Si les
tr/min ont été choisis au 0-02 Unité vit.
mot., le 22-85 Vit pt de fonctionnement [tr/
min] doit être utilisé. Fermer les vannes et
réduire la vitesse jusqu'à ce que la
pression minimale H
déterminer cette valeur.
22-84 Vit. abs. débit [Hz]
Range: Fonction:
Size [ 0.0 - Résolution 0,033 Hz.
related par.
*
La vitesse du moteur à laquelle le débit a
22-86
effectivement cessé et la pression
Hz]
minimale H
ici en Hz. En revanche, la vitesse en tr/min
peut être saisie au 22-83 Vit abs débit [tr/
min]. Si les Hz ont été choisis au 0-02 Unité
vit. mot., le 22-86 Vit. à pt de fonction-
Guide de programmation du variateur VLT
, point
FONCTIONNEMENT
à ce débit peut être
D
D
B
A
C
Q (débit)
Q CONCEPTIONP22-89 Q NOMINALP22-90
est
MIN
soit obtenue pour
MIN
est obtenue doit être saisie
MIN
®
MG11CD04 - VLT est une marque déposée Danfoss
®
HVAC
22-84 Vit. abs. débit [Hz]
Range: Fonction:
nement [Hz] doit aussi être utilisé. Fermer
les vannes et réduire la vitesse jusqu'à ce
que la pression minimale H
obtenue pour déterminer cette valeur.
22-85 Vit pt de fonctionnement [tr/min]
Range: Fonction:
Size [ par. Résolution 1 tr/min.
related 22-83 -
*
Uniquement visible lorsque le
60000.
22-82 Calcul pt de travail est réglé sur
RPM]
Désactivé. La vitesse du moteur, à
laquelle le point de travail de fonction-
nement du système est obtenu, doit
être saisie ici en tr/min. En revanche, la
vitesse en Hz peut être saisie dans le
22-86 Vit. à pt de fonctionnement [Hz]. Si
les tr/min ont été choisis au 0-02 Unité
vit. mot., le 22-83 Vit abs débit [tr/min]
doit être utilisé.
22-86 Vit. à pt de fonctionnement [Hz]
Range: Fonction:
Size [ par. Résolution 0,033 Hz.
related 22-84 -
*
Uniquement visible lorsque le
par. 4-19
22-82 Calcul pt de travail est réglé sur
Hz]
Désactivé. La vitesse du moteur, à
laquelle le point de travail de fonction-
nement du système est obtenu, doit être
saisie ici en Hz. En revanche, la vitesse
en tr/min peut être saisie au 22-85 Vit pt
de fonctionnement [tr/min]. Si les Hz ont
été choisis au 0-02 Unité vit. mot., le
22-83 Vit abs débit [tr/min] doit aussi être
utilisé.
22-87 Pression à vit. ss débit
Range: Fonction:
0.000 [ 0.000 - par. Saisir la pression H
*
22-88 ] pondant à la vitesse sans débit en
unités de référence/retour.
Voir également le 22-82 Calcul pt de travail point D.
22-88 Pression à vit. nominal
Range:
999999.999 [ par. 22-87 -
*
999999.999 ]
soit
MIN
corres-
MIN
Fonction:
Saisir la valeur correspondant à
la pression à vitesse nominale,
en unités de référence/retour.
Cette valeur peut être définie
à l'aide de la fiche technique
de la pompe.
