SonicControl
3.5
C D E F

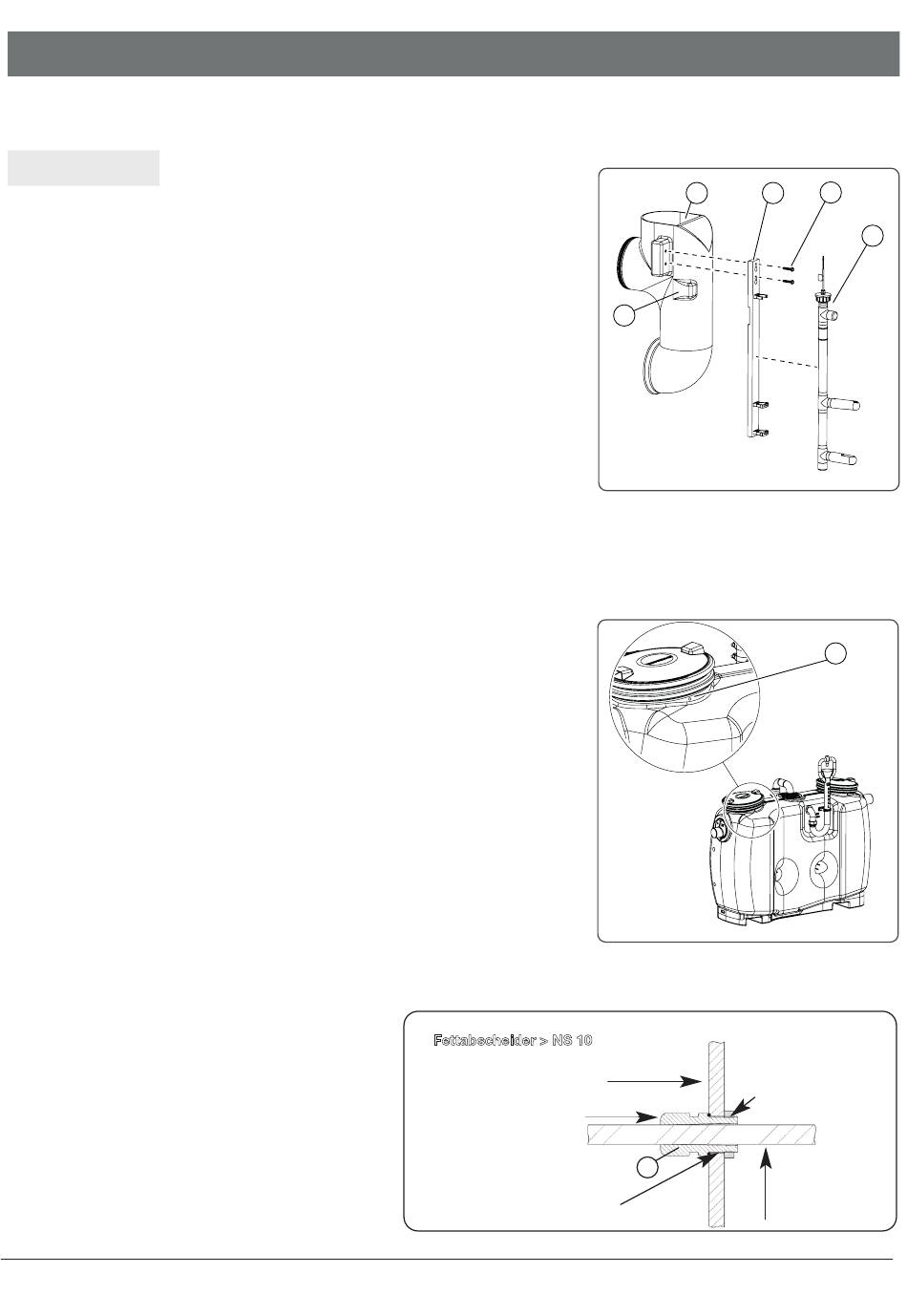

• Ouvrir le couvercle de maintenance au-dessus de la pièce
de sortie.
• Monter le support du détecteur <81> avec les vis <82> à
la pièce de sortie <83> selon la figure.
• Fixer le détecteur <84> au support et contre la butée <85>
tourner.
• Pratiquer une ouverture ronde <A> (Ø de 14,5 mm) et monter le
passe-câble fourni.
• Faire passer le câble du détecteur à travers le passe-câble <86>.
S'assurer que le passe-câble a été monté et fermé correctement
par vissage.
Pour la maintenance, prévoir un câble d'une longueur d'environ 1
mètre, afin qu'il soit possible de soulever le détecteur et de
l'extraire de la cuve du séparateur.
• Dans le cas ou le sens d'écoulement est modifié, le
SonicControl doit également être installé coté sortie.
• Les raccordements d'entrée et le branchement de sortie (A)
(M16x1.5) devront être démontés et échangés.
• Fermer le couvercle de maintenance.
2018/02
Montage du détecteur (en option) – F
Montage
Fettabscheider > NS 10
Behälterwand < = 10 mm
Kabelverschraubung*
M16 x 1,5
9 /36
83 81
85
fig. [5]
fig. [6]
fig. [6a]
Bohrung ø 14,5 mm
86
82
84
A
Sensorkabel
