2.3.2

Alignement

Les accouplements ARPEX avec 2 paquets de lamelles absorbent le décalage axial, radial et
angulaire.
Les accouplements ARPEX avec un paquet de lamelles absorbent exclusivement le décalage
axial et angulaire.
Procédure
Mesurer à plusieurs endroits du diamètre extérieur l'écart S1 entre les éléments de
l'accouplement.
Si les écarts mesurés se situent dans la plage de valeurs de S1
suffisamment bien alignées.
Vous trouverez les valeurs de S1
①

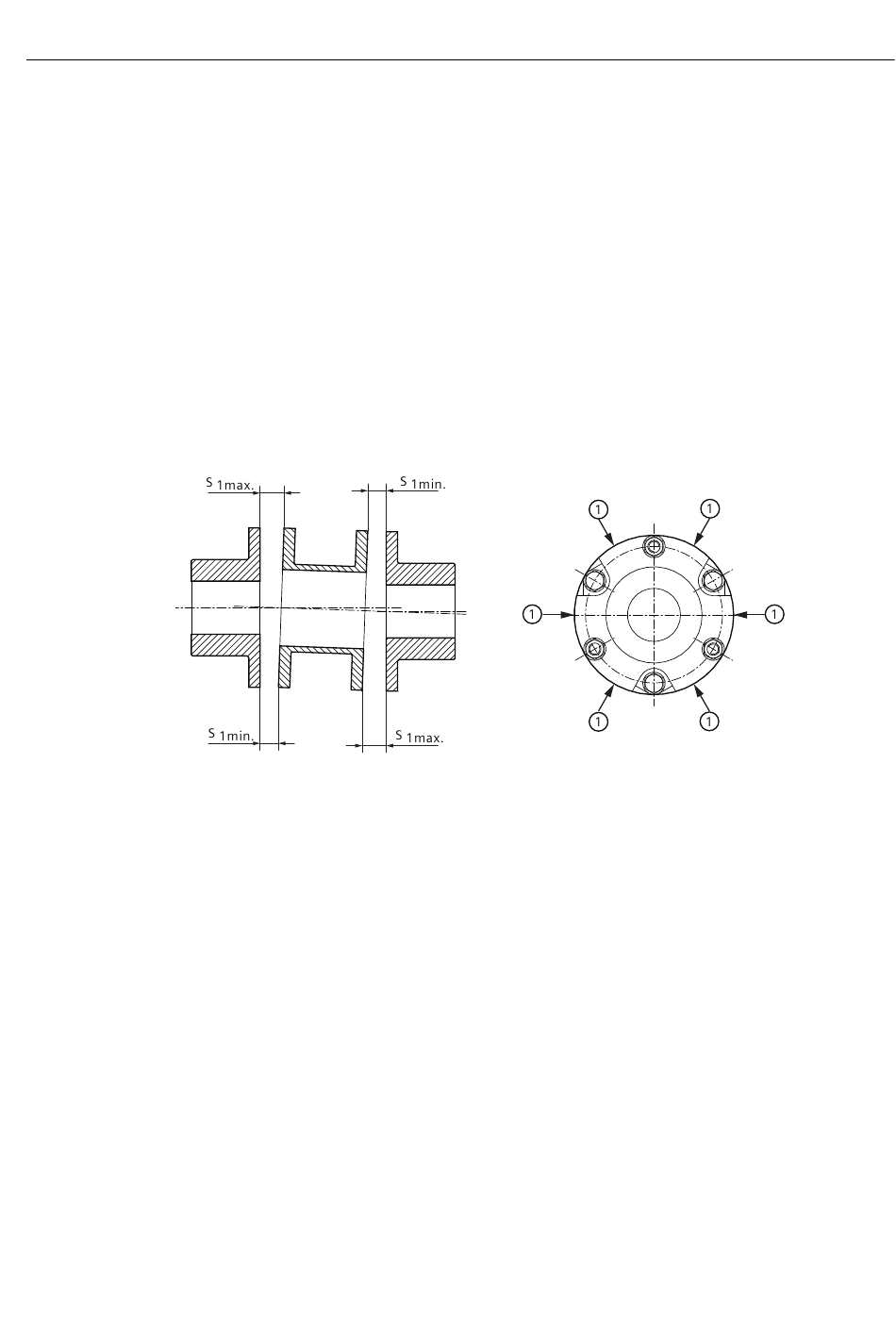

Figure 2-5
Notice de montage 4243fr
Édition 09/2021
Point de mesure
Alignement des éléments de la machine
et S1 à la section Valeurs d'alignement (Page 23).
min max
2.3 Alignement de l'accouplement
et S1 , les machines sont alors
min max
Montage
15
