INSTRUCTIONS DE POSE DU NÉCESSAIRE D'ÉVACUATION DVVK-4RE
Page 40

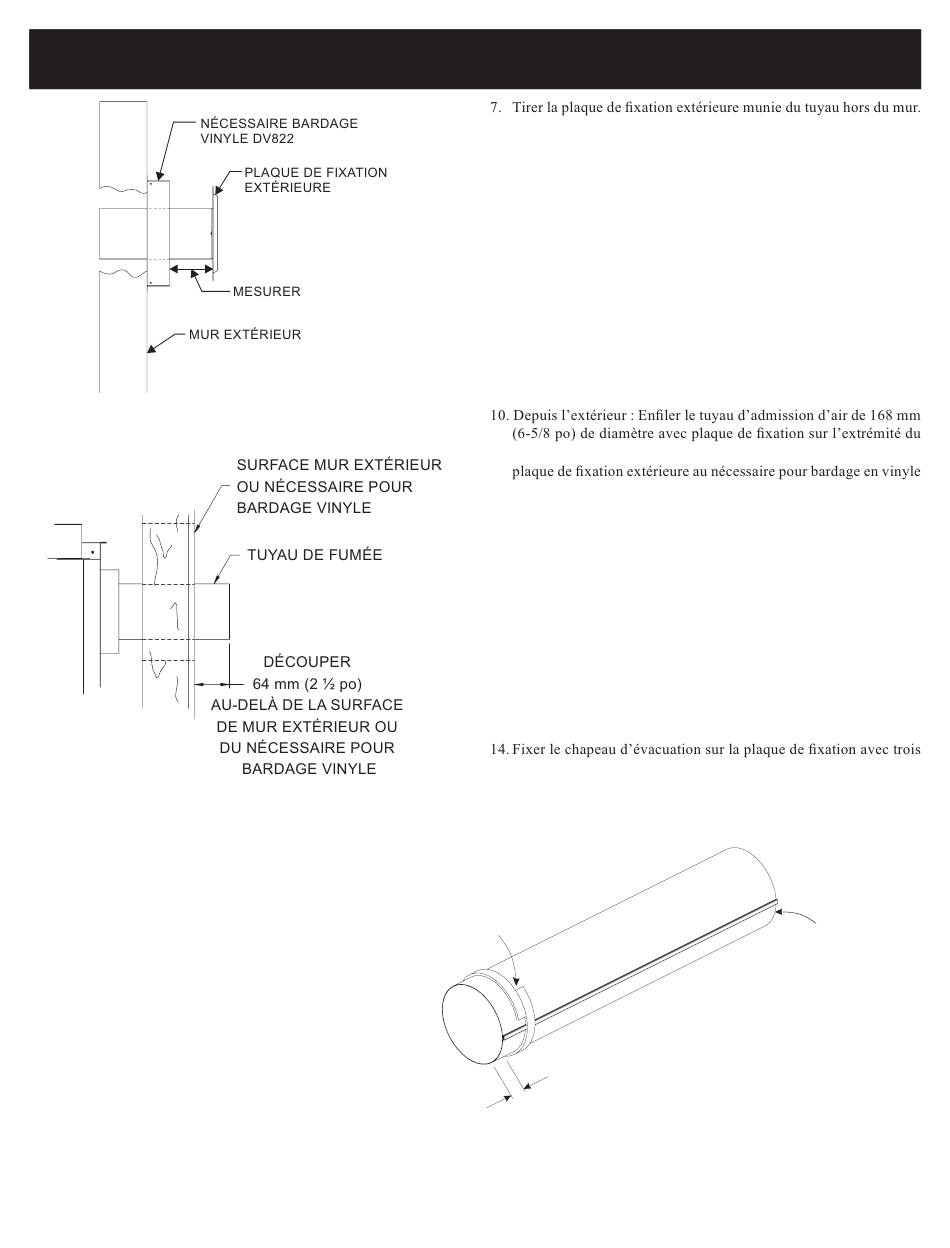

Figure 56
Figure 57
(suite)
Marquer et couper la longueur en excès à l'autre bout du tuyau de
168 mm (6-5/8 po) de diamètre. Ne pas pincer ni évaser le tuyau.
8. Fixer le tuyau de fumée de 102 mm (4 po) de diamètre au système
d'évacuation rigide ou directement au foyer. S'assurer que le tuyau
de fumée de 102 mm (4 po) de diamètre est placé aussi loin que
possible sur le système d'évacuation rigide. Marquer le tuyau de
fumée de 102 mm (4 po) de diamètre à une distance de 64 mm
(2-1/2 po) au-delà du nécessaire pour bardage en vinyle ou du
mur. Voir Figure 57. Extraire le tuyau de fumée de 102 mm (4 po)
de diamètre du système d'évacuation rigide. Si le tuyau raccordé
directement foyer, utiliser du ruban d'étanchéité.
9. Marquer ou poser le ruban d'étanchéité sur tout le pourtour des
tuyaux suivant les marques de manière assurer un découpage
d'équerre. Ne pas pincer ni évaser les tuyaux.
système d'évacuation rigide jusqu'en position correcte. Attacher la
ou au mur avec quatre (4) vis de 10 x 1-1/2 po (veiller à avoir une
pente vers le haut).
11. Depuis l'intérieur : Fixer le tuyau d'admission sur le collier au dos
du foyer (ou sur le système d'évacuation rigide) avec trois (3) vis
autotaraudeuses.
12. Effectuer l'étanchéité du tuyau de fumée de 102 mm (4 po) de
diamètre. Suivre les instructions et le schéma (Figure 58).
13. Fixer le tuyau de fumée de 102 mm (4 po) de diamètre en place. Ne
pas « vriller » le tuyau de fumée pour l'introduire dans le collier du
foyer (ou du système d'évacuation rigide). Tenir le tuyau par le joint
et le pousser d'un mouvement de « va-et-vient » perpendiculaire.
Ceci évite d'endommager la soudure du tuyau.
(3) vis de 10 x 1/2 po.
Étanchéité du tuyau de fumée de 102 mm (4 po) de diamètre
NE PAS PLACER LA PORTION
CHEVAUCHANTE SUR LA
SOUDURE DU TUYAU.
25 . 4 mm
(1" )
Remarque : Le ruban d'étanchéité doit être utilisé uniquement en cas de pose
directement sur le tuyau de fumée du foyer. Ne pas utiliser de ruban d'étanchéité
pour raccorder le tuyau de fumée à un système d'évacuation rigide.
CÔ T É CHAPEAU, APPLIQUER
DE LA PÂ T E D' É T ANCHÉITÉ À
L' I NTÉRIEUR
Figure 58
