Utilisation du graphe d'évacuation (Figure 39)
1. Déterminer la hauteur du centre du conduit
d'évacuation horizontal. Reporter cette
dimension sur le Graphe d'évacuation par paroi
latérale et trouver son point d'intersection avec
la courbe du graphe.
2. Depuis ce point d'intersection, tirer une ligne
verticale jusqu'au bas du graphe.
3. Noter la dimension indiquée et l'utiliser pour le
placement de l'appareil.
EXEMPLE A :
Si la dimension verticale depuis le plancher de
l'appareil est 376 cm (12 pi 4 po), la portion
horizontale jusqu'à la bride de mur extérieur ne
doit pas dépasser 373 cm (12 pi 3 po).
EXEMPLE B :
Si la dimension verticale depuis le plancher
de l'appareil est 206 cm (6 pi 9 po), la portion
horizontale jusqu'à la bride de mur extérieur ne
doit pas dépasser 198 cm (6 pi 6 po).
REMARQUE SPÉCIALE : Pour chaque coude à
45 degré posé sur la portion horizontale, la longueur
de la portion horizontale DOIT être réduite de 45
cm (18 po). Ceci ne s'applique pas aux coudes à 45
degrés posés sur les portions verticales du conduit
d'évacuation. Réduire de 91 cm (3 pi) pour chaque
coude de 90°.
Exemple : Le graphe indique que la longueur
d'évacuation horizontale maximum est de 6,1 m (20
pi) ; si deux coudes de 45 degrés sont nécessaires
dans la portion horizontale, cette longueur doit être
ramenée à 5,2 m (17 pi).
Le nombre maximum de coudes à 45 degrés
admissible par évacuation sur paroi latérale est deux
(2). Ces coudes peuvent être posés aussi bien sur la
portion verticale qu'horizontale.
26594-1-1209
ÉVACUATION DU FOYER - ARRIÈRE
REMARQUE : LA HAUTEUR
MAXIMALE DU CONDUIT
FLEXIBLE EST 10,67 m
(35 PIEDS)

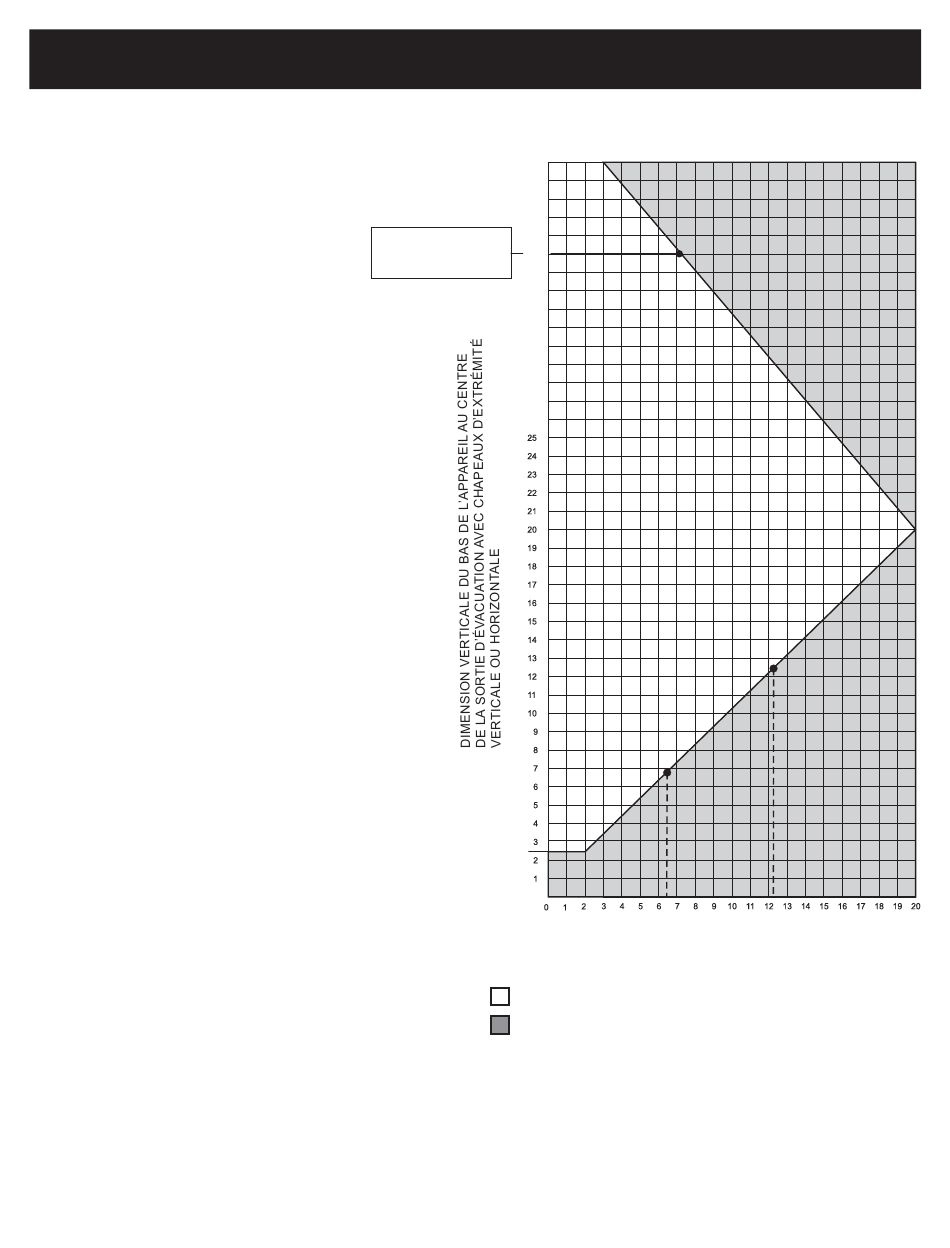

Graphique d'évacuation (dimensions en pieds)
SORTIE PAR L'ARRIÈRE – EXTRÉMITÉ VERTICALE ET HORIZONTALE
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
RACCORDEMENT
D'ÉVACUATION
HORIZONTALE
ARRIÈRE
Portions d'évacuation verticale et horizontale admissibles.
Portions d'évacuation verticale et horizontale non
admissibles.
(DIMENSIONS EN PIEDS)
A
B
PORTION HORIZONTALE
Figure 39
Page 31
