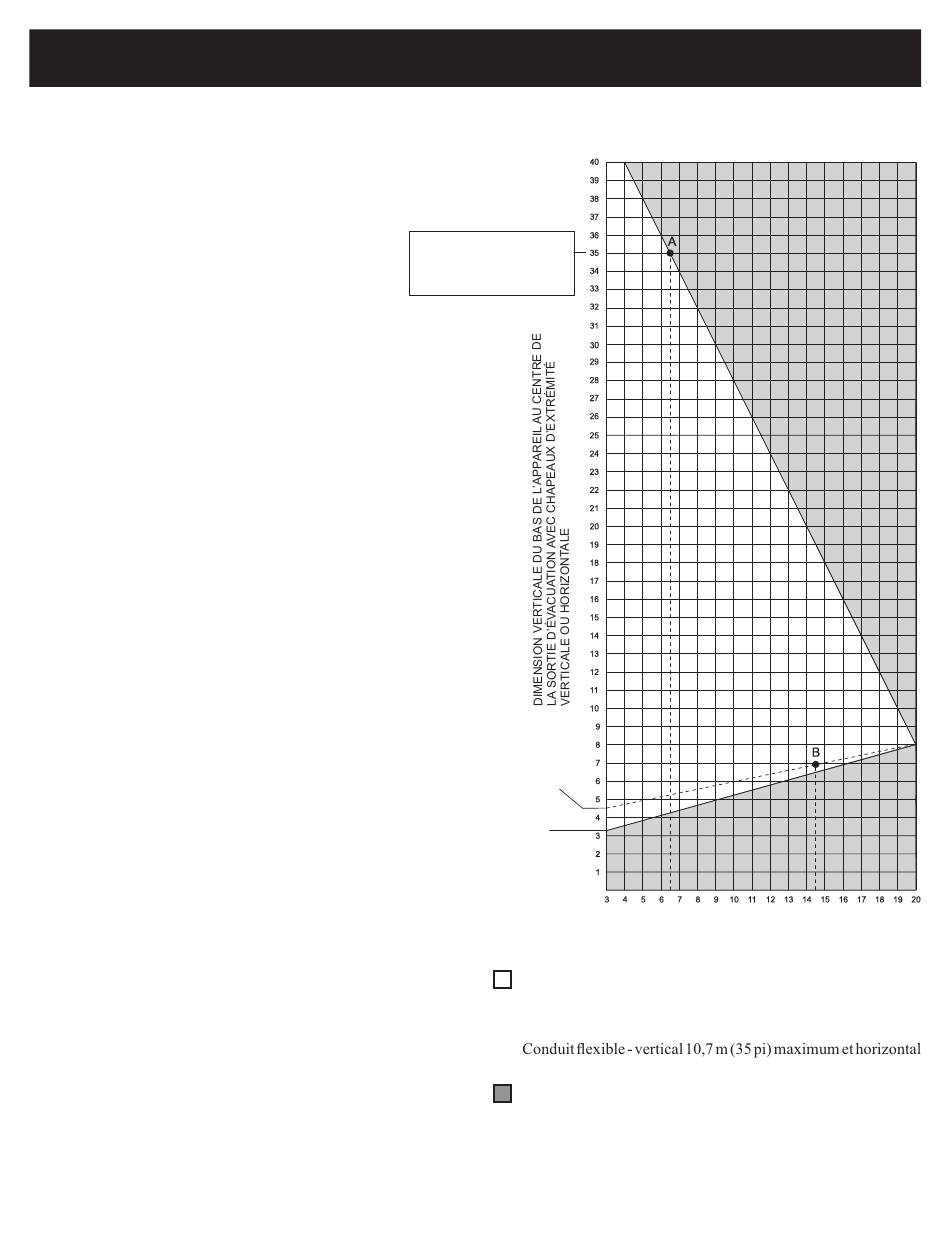

Utilisation du graphe d'évacuation (Figure 22)
1. Déterminer la hauteur du centre du conduit
d'évacuation horizontal. Reporter cette dimension sur
le Graphe d'évacuation par paroi latérale et trouver
son point d'intersection avec la courbe du graphe.
2. Depuis ce point d'intersection, tirer une ligne verticale
jusqu'au bas du graphe.
3. Noter la dimension indiquée et l'utiliser pour le
placement de l'appareil.
EXEMPLE A : (Raccordements de conduits par le
haut avec extrémité verticale)
Si la dimension verticale depuis le plancher de l'appareil
est 10,7 m (35 pieds), la portion horizontale jusqu'à
la bride de mur extérieur ne doit pas dépasser 1,98 m
(6,5 pieds).
EXEMPLE B : (Raccordements de conduits par le
haut avec extrémité verticale)
Si la dimension verticale depuis le plancher de l'appareil
est 1,98 m (6,5 pieds), la portion horizontale jusqu'à
la bride de mur extérieur ne doit pas dépasser 4,42 m
(14,5 pieds).
REMARQUE SPÉCIALE : Pour chaque coude à 45
degrés posé sur la portion horizontale, la longueur de la
portion horizontale DOIT être réduite de 45 cm (18 po).
Ceci ne s'applique pas aux coudes à 45 degrés posés sur
les portions verticales du conduit d'évacuation. Réduire
de 91 cm (3 pi) pour chaque coude de 90°.
Exemple : Le graphe indique que la longueur
d'évacuation horizontale maximum est de 6,1 m (20
pi) ; si deux coudes de 45 degrés sont nécessaires dans
la portion horizontale, cette longueur doit être ramenée
à 5,2 m (17 pi).
Le nombre maximum de coudes à 45 degrés admissible
par évacuation sur paroi latérale est deux (2). Ces coudes
peuvent être posés aussi bien sur la portion verticale
qu'horizontale.
Remarque : Dans le cas de l'évacuation verticale, le
premier coude n'est pas compté.
Page 20
ÉVACUATION DU FOYER - DESSUS
RACCORDEMENT DE CONDUIT
PAR LE HAUT AVEC EXTRÉMITÉ
VERTICALE
Graphique d'évacuation (dimensions en pieds)
SORTIE PAR LE HAUT – EXTRÉMITÉ VERTICALE ET HORIZONTALE
REMARQUE : LA HAUTEUR
MAXIMALE DU CONDUIT
FLEXIBLE EST 10,67 m
(35 PIEDS)
RACCORDEMENT
DU CONDUIT SUPÉRIEUR
Portions d'évacuation verticale et horizontale admissibles.
Conduit rigide - vertical 12,2 m (40 pi) maximum et horizontal
20 pi (6,1 m) maximum
6,1 m (20 pi) maximum
Portions d'évacuation verticale et horizontale non
admissibles.
(DIMENSIONS EN PIEDS)
PORTION HORIZONTALE
Figure 22
26594-1-1209
