Empire Comfort Systems DVP36PP32EN-2 Instructions D'installation Et Mode D'emploi page 22

VOIR LES DIMENSIONS
DE CONDUIT « H » E T « V »
ADMISSIBLES SUR
LE G R APHE
CONDUIT VERTICAL
DE 30,5 cm (1 pi)
(MINIMUM) REQUIS
A
CENTRE DU COUDE
SORTANT DIRECTEMENT
(MINIMUM)

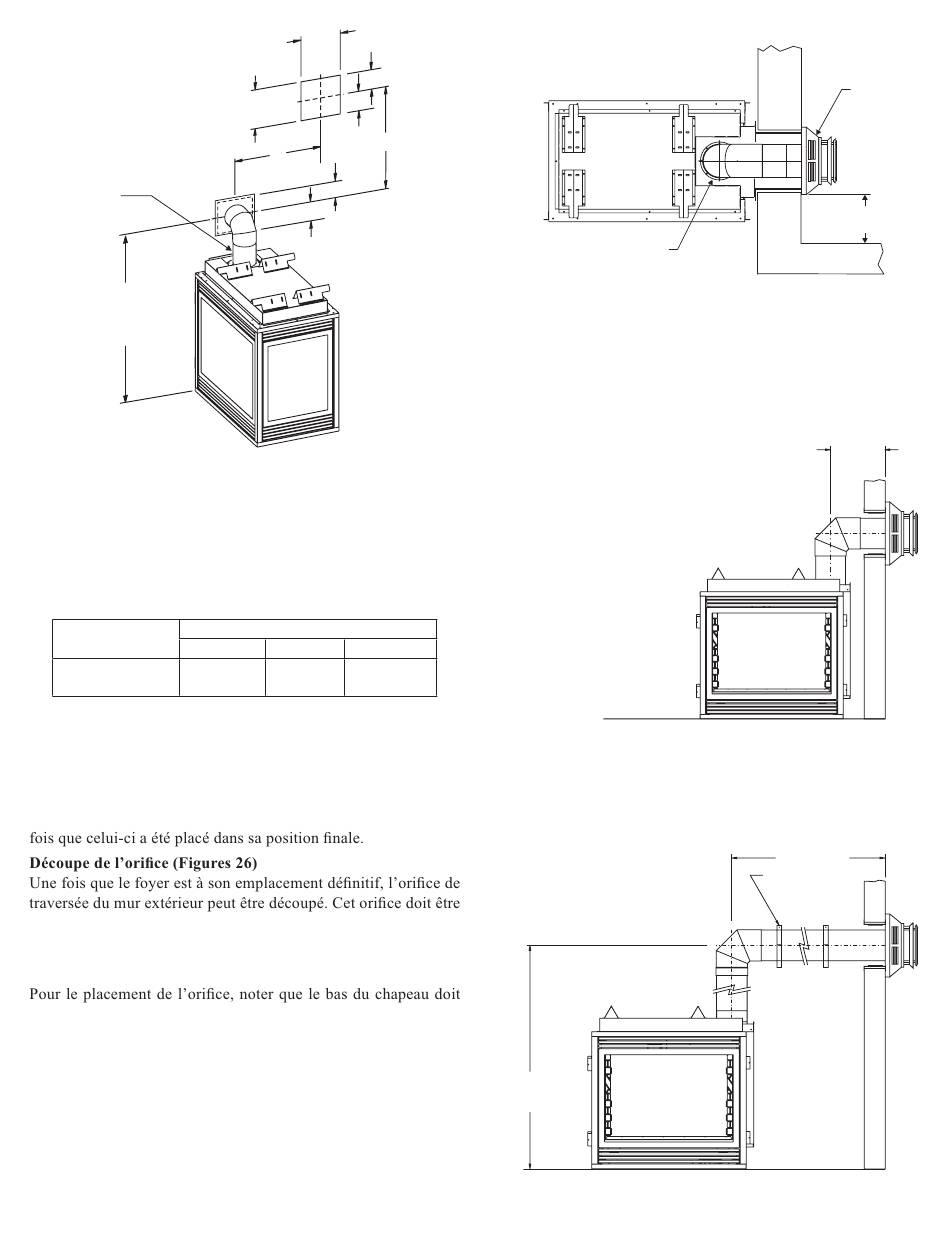

DIMENSIONS DE PLACEMENT DU PERCEMENT
MINIMUM POUR LES INSTALLATIONS À TRAVERSÉE
DE MUR HORIZONTALE AVEC COUDE À 90 DEGRÉS ET
CONDUIT VERTICAL DE 30,5 CM (1 PI) SUR LE DESSUS
DU FOYER
SÉRIE DE DIMENSIONS COUDE RIGIDE
FOYER
DVP36(SP,PP)
(1346.2mm)
Placement du foyer
Déterminer l'emplacement exact de l'appareil de manière à centrer
(si possible) l'extrémité d'évacuation entre deux (2) montants. Ceci
évitera la nécessité d'ossature supplémentaire. Tous les tuyaux du
nécessaire d'évacuation doivent être assemblés sur l'appareil une
de 279 mm (11 po) de haut x 254 mm (10 po) de large, sa position
étant déterminée par la l'élévation verticale et la portion horizontale
de l'extrémité. Voir Figure 26.
être à 305 mm (12 po) au-dessus du niveau du sol et le dessus du
chapeau à pas moins de 457 mm (18 po) d'un élément combustible
en saillie et à pas moins de 229 mm (9 po) de tout mur parallèle à
l'embout d'extrémité de l'évacuation. Voir Figure 27.
Page 22
10"
(254mm)
C
11" B
(27 9 mm)
V
H
C
B
Figure 26
"A" "B" "C"
53" 4 1/2" 6 1/2"
(114.3mm) (165.1mm)
REMARQUE : PORTION DE CONDUIT
VERTICALE DE 30,5 cm (1 pi) (MINIMUM)
REQUISE POUR L'ÉVACUATION PAR LE HAUT
AVEC EXTRÉMITÉ HORIZONTALE
PORTION HORIZONTALE MAXIMUM AVEC
ÉLÉVATION VERTICALE DE 30,5 cm (1 PIED)
ET COUDE DE 90°
PORTION HORIZONTALE
MAXIMUM AVEC
ÉLÉVATION VERTICALE
MINIMUM ET COUDE DE 90°
8' (244cm)
JUSQU'AU BAS
DE L'APPAREIL
229 mm (9 po)
MINIMUM
Figure 27
2' MAX.
(609.6mm)
20' (6.1m)
COLLIERS DE TUYAU
TOUS LES 91 cm (3 pi)
Figure 28
26594-1-1209
CHAPEAU
D'ÉVACUATION
