Montage
22
A
1

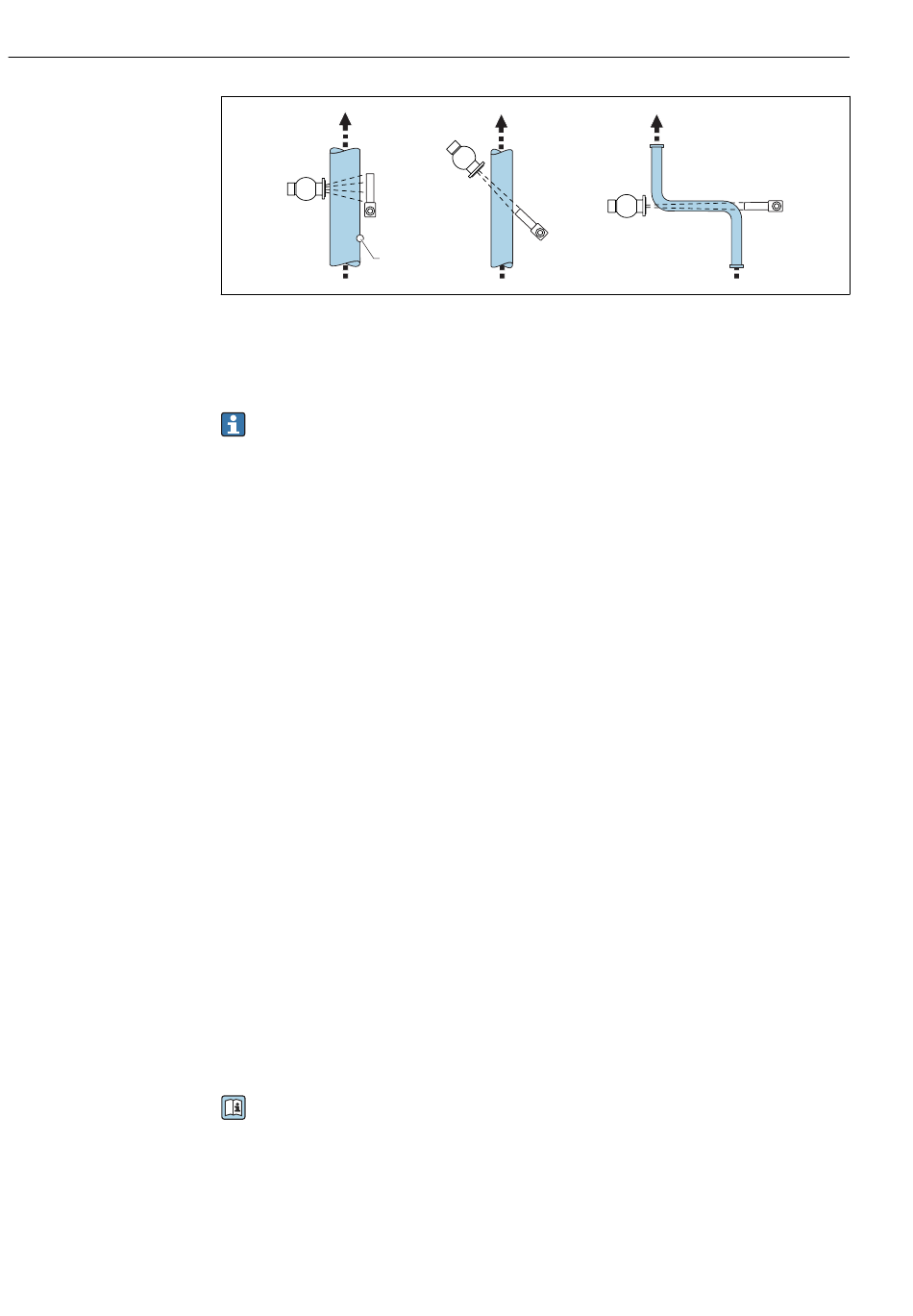

A Rayonnement vertical (90°)
B Rayonnement diagonal (30°)
C Chemin de mesure
1 Point de prélèvement
• Pour augmenter la précision des mesures de densité, il est conseillé d' u tiliser un
collimateur. Ce dernier isole le détecteur du rayonnement de fond.
• Lors de la planification, tenir compte du poids total de l' e nsemble de mesure.
• Un dispositif de serrage est disponible comme accessoire
• Si le Gammapilot FMG50 est monté la tête en bas, il est possible d' a jouter un
support (étrier de montage) afin de ne pas endommager le câble de raccordement
ou l' a ppareil en cas de chute.
4.2.6

Conditions de montage pour la mesure d'interface

Conditions
Pour la mesure d' i nterface, le Gammapilot FMG50 est généralement monté à l' h orizontale,
au niveau du seuil supérieur ou inférieur de la gamme d' i nterface. Lors de l' i ntroduction
d' u ne source radioactive dans un tube d' i mmersion, il est important de veiller à remplir
préalablement la cuve de produit sur toute la gamme de mesure, afin de limiter le plus
possible le rayonnement à proximité de la source. En cas d' u tilisation d' u ne source
radioactive dans un tube d' i mmersion, le rayonnement peut uniquement être ajusté à la
gamme de mesure du Gammapilot FMG50 au moyen d' u n collimateur installé sur le tube
d' i mmersion.
Description
Le principe de mesure repose sur le fait que la source radioactive émet un rayonnement qui
s' a tténue lorsqu' i l pénètre dans une matière et le produit à mesurer. Dans le cas de la
mesure d' i nterface radiométrique, la source radioactive est souvent introduite dans un tube
d' i mmersion fermé à double paroi, via une rallonge de câble. Ceci exclut tout risque de
contact entre la source radioactive et le produit.
Selon la gamme de mesure et l' a pplication, un ou plusieurs détecteurs sont montés à
l' e xtérieur de la cuve. La densité moyenne du produit entre la source radioactive et le
détecteur est calculée sur la base du rayonnement reçu. Grâce à un lien de corrélation
direct, cette valeur de densité permet de déterminer la position de l' i nterface.
Pour plus d'informations, voir :
CP01205F/00/EN
B C
Gammapilot FMG50
A0018076
