Montage
2.3

Conditions de montage

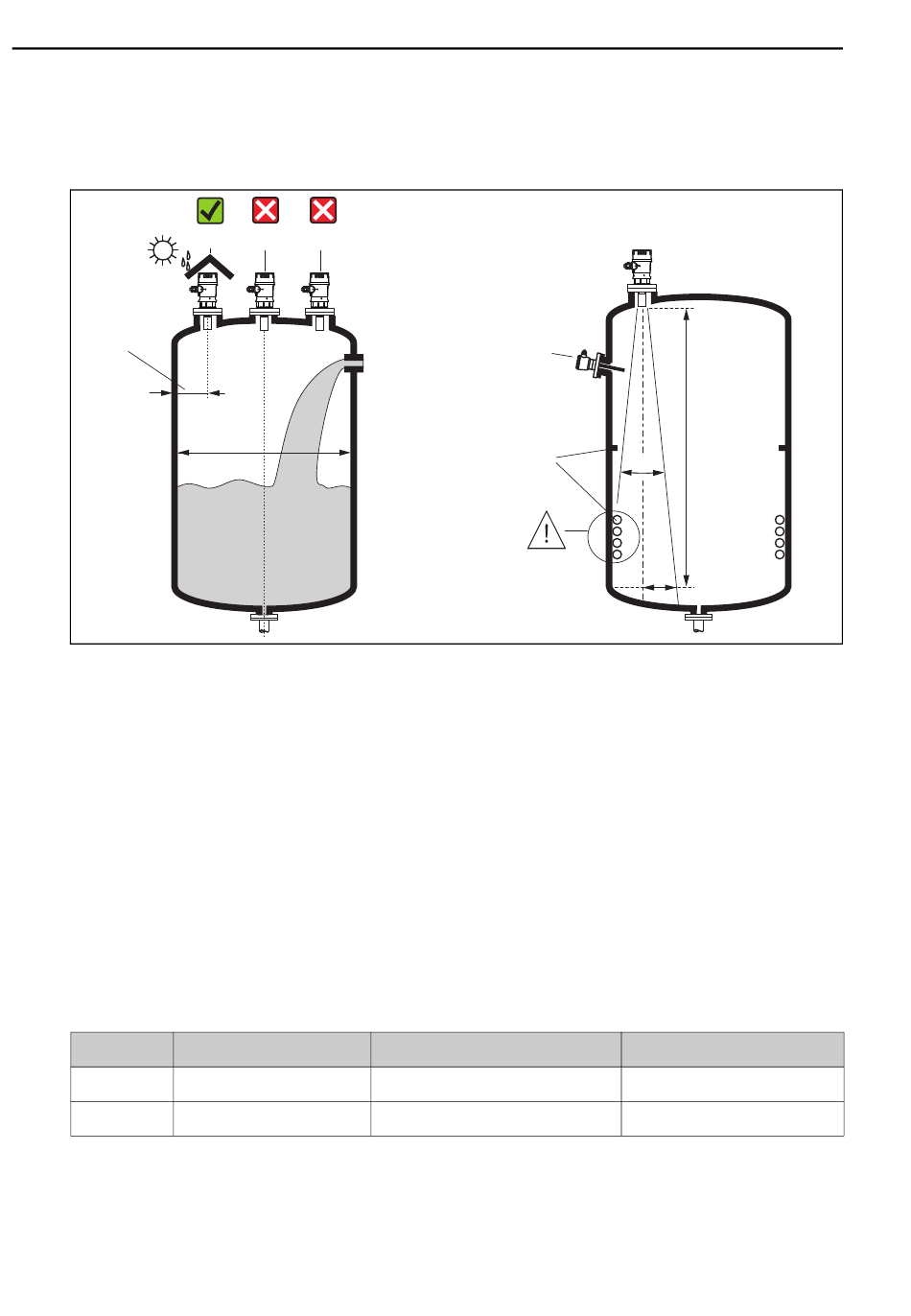

2.3.1 Conditions de montage pour la mesure de niveau

1
• Ne pas monter le capteur au milieu de la cuve (3). Distance recommandée par rapport à la
paroi de la cuve : 1/3 du rayon de la cuve (1).
• Protégez l'appareil contre le rayonnement solaire ou la pluie (2).
• Ne pas monter l'appareil au-dessus des veines de remplissage (4).
• Pour les applications de solides dans lesquelles se forment des cônes de remplissage, orientez
la membrane du capteur perpendiculairement à la surface.
• Evitez que des éléments internes (5) (détecteurs de seuil, sondes de température, etc.) ne se
trouvent dans l'angle d'émission . Des éléments internes symétriques (6) (serpentins de
chauffage, déflecteurs, etc.) peuvent fausser la mesure.
• Ne jamais monter deux appareils de mesure par ultrasons dans une même cuve, les deux
signaux pouvant influer l'un sur l'autre.
• Pour évaluer la zone de détection, utilisez l'angle d'émission  3 dB :
Capteur
1½"
2"
6
2 3
4
1/3D
D

11°
11°
5
6
L
max
5 m (16 ft)
8 m (26 ft)
Prosonic T
L
a
r
L00-FMU30xxx-17-00-00-xx-005
r
max
0,48 m (1,6 ft)
0,77 m (2,5 ft)
