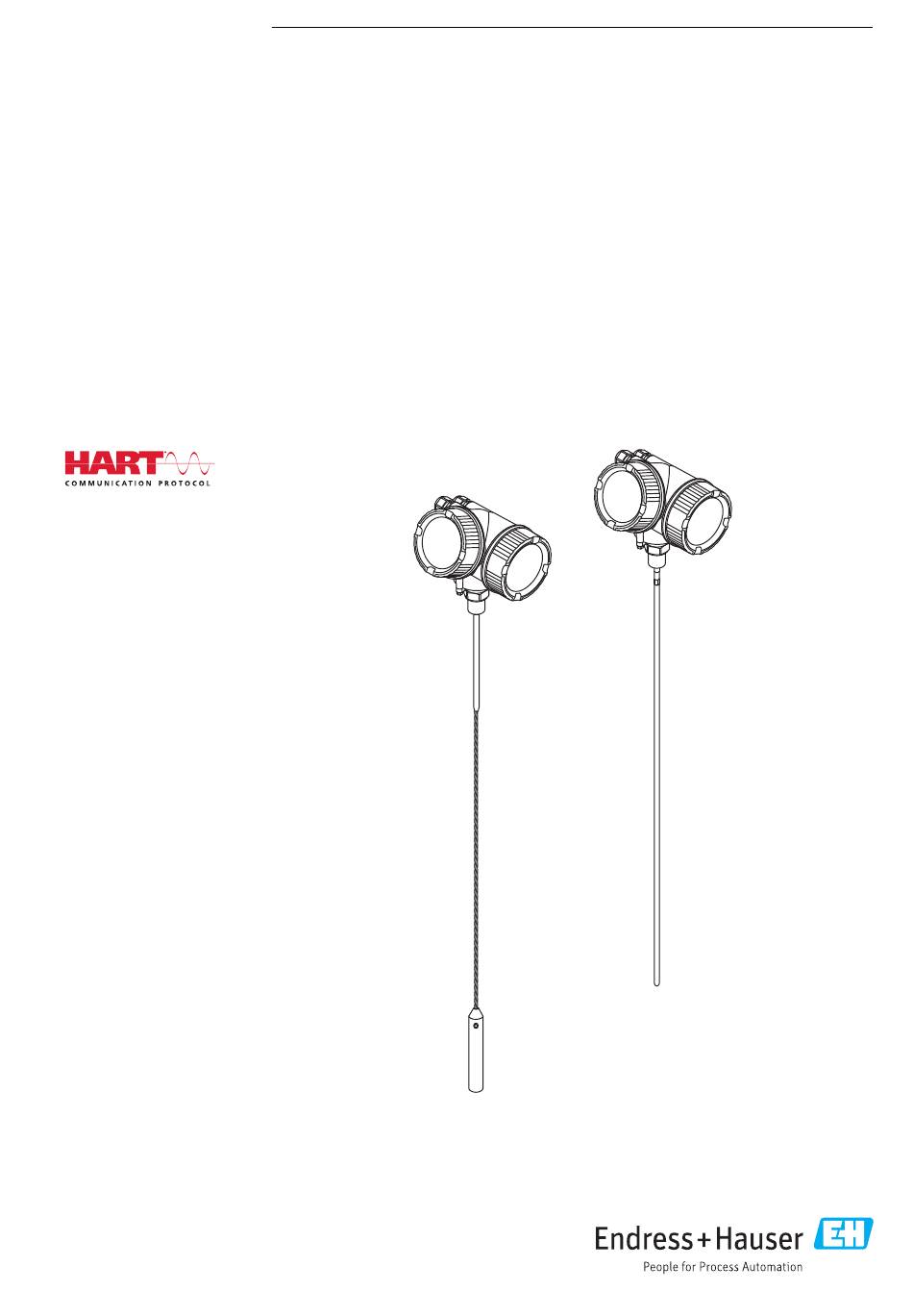

Page 1 Products Solutions Services BA01000F/14/FR/21.20 71491669 2020-07-31 01.03.zz (Firmware de l' a ppareil) Manuel de mise en service Levelflex FMP50 HART Radar de niveau filoguidé...
Page 2 Levelflex FMP50 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 3 Levelflex FMP50 HART Sommaire Sommaire 6.1.5 Fixation de la sonde ... . . Informations importantes relatives 6.1.6 Situations de montage spéciales ..26 au document ..... . . 5 Montage de l' a ppareil .
Page 4 Sommaire Levelflex FMP50 HART 13.6.3 Aperçu des événements Intégration système via le protocole d' i nformation ....HART ......75 13.7 Historique du firmware .
Page 5 Levelflex FMP50 HART Informations importantes relatives au document Informations importantes relatives au document Fonction du document Le présent manuel de mise en service fournit toutes les informations qui sont nécessaires dans les différentes phases du cycle de vie de l' a ppareil, à savoir : •...
Page 6 Informations importantes relatives au document Levelflex FMP50 HART Les bornes de terre se trouvent à l' i ntérieur et à l' e xtérieur de l' a ppareil : • Borne de terre intérieure : la terre de protection est raccordée au réseau électrique.
Page 7 • W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique 1.3.1...
Page 8 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
Page 9 Levelflex FMP50 HART Consignes de sécurité fondamentales Consignes de sécurité fondamentales Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à...
Page 10 Le système de mesure satisfait aux exigences légales des Directives UE en vigueur. Celles-ci sont listées dans la déclaration UE de conformité, conjointement avec les normes appliquées. Endress+Hauser confirme que l' a ppareil a réussi les tests en apposant le marquage CE. Endress+Hauser...
Page 11 Le système de mesure satisfait aux exigences légales des directives EAC en vigueur. Celles- ci sont listées dans la déclaration de conformité EAC correspondante avec les normes appliquées. Par l' a pposition du marquage EAC, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Endress+Hauser...
Page 12 Description du produit Levelflex FMP50 HART Description du produit Construction du produit 3.1.1 Levelflex FMP50 A0013771  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process (raccord fileté) Sonde à câble Contrepoids de la sonde Sonde à tige...
Page 13 Levelflex FMP50 HART Description du produit 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 14 Réception des marchandises et identification du produit Levelflex FMP50 HART Réception des marchandises et identification du produit Réception des marchandises À la réception de la marchandise, contrôlez les points suivants : • Les références de commande sur le bordereau de livraison et sur l' a utocollant du produit sont-elles identiques ? •...
Page 15 Levelflex FMP50 HART Réception des marchandises et identification du produit 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725  3 Plaque signalétique du Levelflex ; Dimensions : mm (in)
Page 16 Stockage, transport Levelflex FMP50 HART Stockage, transport Température de stockage • Température de stockage admissible : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. Transport de l'appareil vers le point de mesure AVERTISSEMENT Le boîtier ou la tige peuvent être endommagés ou se casser.
Page 17 Levelflex FMP50 HART Montage Montage Conditions de montage 6.1.1 Position de montage appropriée A0012606  4 Conditions de montage pour le Levelflex Espacement requis lors du montage • Distance (A) entre les sondes à câble et à tige et la paroi de la cuve : •...
Page 18 Montage Levelflex FMP50 HART Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Dans les cuves métalliques, il est préférable de ne pas monter la sonde au milieu (2), car cela augmente les échos parasites.
Page 19 Levelflex FMP50 HART Montage 6.1.2 Montage dans des conditions confinées Montage avec sonde séparée La version avec sonde séparée est appropriée pour les espaces de montage réduits. Dans ce cas, le boîtier électronique est monté dans une position séparée de la sonde.
Page 20 Montage Levelflex FMP50 HART 6.1.3 Remarques concernant la charge mécanique de la sonde Capacité de charge de traction des câbles de sonde FMP50 Câble 4 mm (1/6") 316 2 kN Capacité de charge latérale (résistance à la flexion) des sondes à tige FMP50 Tige 8 mm (1/3") 316L...
Page 21 Levelflex FMP50 HART Montage Couple de flexion [M] sur les sondes à tige, diamètre 8mm (1/3”) 20,0 18,0 16,0 14,0 12,0 10,0 v=0,5m/s v=0,7m/s v=1,0m/s Longueur de la sonde [ ] en m A0014182-FR Endress+Hauser...
Page 22 Montage Levelflex FMP50 HART 6.1.4 Informations concernant le raccord process Les sondes sont montées sur le raccord process avec un raccord fileté ou une bride. Si, lors du montage, il y a un risque que l' e xtrémité de la sonde bouge fortement et entre en contact par intermittence avec le fond ou le cône de la cuve, il faut, si nécessaire,...
Page 23 Levelflex FMP50 HART Montage • Diamètre de piquage admissible : ≤ 150 mm (6 in) Dans le cas de plus grands diamètres, la capacité de mesure dans la zone proche peut être réduite. Pour les piquages de grande taille, voir la section "Montage sur piquages ≥ DN300"...
Page 24 Montage Levelflex FMP50 HART 6.1.5 Fixation de la sonde Fixation des sondes à câble A0012609 Fléchissement du câble : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)] Fixation reliée à la terre de façon sûre Extrémité...
Page 25 Levelflex FMP50 HART Montage Fixation des sondes à tige • Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft). • Une fixation est en général nécessaire en cas d' é coulement horizontal (p. ex. par un agitateur) ou de fortes vibrations.
Page 26 Montage Levelflex FMP50 HART 6.1.6 Situations de montage spéciales Bypass et tubes de mesure L' u tilisation de disques de centrage/étoiles/poids (disponibles comme accessoires) est recommandée dans les applications à bypass et tube de mesure. A0014129 Montage dans un tube de mesure Montage dans un bypass Distance minimale entre l' e xtrémité...
Page 27 Levelflex FMP50 HART Montage Cuves enterrées A0014142 Dans le cas de piquages à grand diamètre, utiliser le FMP51 avec une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Endress+Hauser...
Page 28 Montage Levelflex FMP50 HART Montage incliné A0014145 • Pour des raisons mécaniques, la sonde doit être montée le plus verticalement possible. • Si la sonde est montée de façon inclinée, la longueur de la sonde doit être réduite selon l' a ngle de montage.
Page 29 Levelflex FMP50 HART Montage Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour garantir de bons résultats de mesure lors du montage dans des cuves non métalliques : au niveau du raccord process, monter une plaque métallique d' u n diamètre d' a u moins 200 mm (8 in) à...
Page 30 Montage Levelflex FMP50 HART Cuves en matière synthétique et en verre : montage de la sonde sur la paroi extérieure Dans le cas de cuves en matière synthétique et en verre, la sonde peut également être montée sur la paroi extérieure, dans certaines conditions.
Page 31 Levelflex FMP50 HART Montage 1. Paramètre Expert → Capteur → Compensation phase gazeuse → Mode CPG  Sélectionner l' o ption Facteur CPG constant. 2. Paramètre Expert → Capteur → Compensation phase gazeuse → Facteur CPG constant  Quotient : entrer "(longueur de sonde actuelle)/(longueur de sonde mesurée)".
Page 32 Montage Levelflex FMP50 HART Cuve avec isolation thermique Si les températures du process sont élevées, l' a ppareil doit être inclus dans l' i solation normale de la cuve (1) afin d' e mpêcher l' é chauffement de l' é lectronique par rayonnement ou convection thermique.
Page 33 Levelflex FMP50 HART Montage Montage de l'appareil 6.2.1 Liste d'outils AF 8 mm AF 36 mm 3 mm 6 mm 4 mm • Pour raccourcir les sondes à câble : utiliser une scie ou un coupe-boulons • Pour raccourcir les sondes à tige ou coaxiales : utiliser une scie •...
Page 34 Montage Levelflex FMP50 HART 1. À l' a ide d' u ne clé pour vis six pans, desserrer les vis sans tête sur le contrepoids du câble. Remarque : Les vis sans tête sont munies d' u n revêtement de blocage afin d' e mpêcher qu' e lles ne se desserrent accidentellement.
Page 35 Levelflex FMP50 HART Montage 6.2.3 Montage de l'appareil Montage d'appareils avec un raccord fileté A0012528 Visser l' a ppareil avec le raccord fileté dans un manchon ou une bride, puis le fixer à la cuve de process via le manchon / la bride.
Page 36 Montage Levelflex FMP50 HART • Dérouler lentement le câble de la sonde et la faire descendre avec précaution dans la cuve. • S' a ssurer que le câble ne se déforme pas ou qu' i l ne forme pas une boucle.
Page 37 Levelflex FMP50 HART Montage Montage du boîtier de l'électronique ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  7 Montage du boîtier de l' é lectronique avec le support de montage. Unité de mesure mm (in) Montage mural Montage sur colonne Raccordement du câble de raccordement...
Page 38 Montage Levelflex FMP50 HART 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  8 Raccordement du câble de raccordement. Le câble peut être raccordé de la manière suivante :. Unité de mesure mm (in) Connecteur coudé...
Page 39 Levelflex FMP50 HART Montage 6.2.6 Tourner l'afficheur Ouverture du couvercle 3 mm A0021430 1. Dévisser la vis de la griffe de sécurité du couvercle du compartiment de l' é lectronique à l' a ide d' u ne clé pour vis six pans (3 mm) et pivoter la griffe de 90 ° dans le sens inverse des aiguilles d' u ne montre.
Page 40 Montage Levelflex FMP50 HART Fermeture du couvercle du compartiment de l'électronique 3 mm 2.5 Nm A0021451 1. Visser le couvercle du compartiment de l' é lectronique. 2. Dévisser la vis de la griffe de sécurité 90 ° dans le sens inverse des aiguilles d' u ne montre et serrer la vis de la griffe de sécurité...
Page 41 Levelflex FMP50 HART Raccordement électrique Raccordement électrique Conditions de raccordement 7.1.1 Affectation des bornes Occupation des bornes 2 fils : 4-20mA HART A0036498  9 Occupation des bornes 2 fils : 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 42 Raccordement électrique Levelflex FMP50 HART Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation A0036500  11 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 43 Levelflex FMP50 HART Raccordement électrique Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA A0036500  13 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement sortie courant 1, 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 44 Raccordement électrique Levelflex FMP50 HART Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V A0036516  15 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
Page 45 Levelflex FMP50 HART Raccordement électrique Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V A0036519  17 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
Page 46 Raccordement électrique Levelflex FMP50 HART Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V A0036527  18 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V Unité d' e xploitation, par ex. API Résistance de communication HART (≥...
Page 47 Levelflex FMP50 HART Raccordement électrique Exemples de raccordement de la sortie tout ou rien Pour les appareils HART, la sortie tout ou rien est disponible en option. A0015909  19 Raccordement d' u n relais A0015910  20 Raccordement à une entrée numérique Résistance de pull-up...
Page 48 Raccordement électrique Levelflex FMP50 HART 7.1.3 Connecteurs Dans le cas de versions d' a ppareil dotées d' u n connecteur (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour connecter le câble de signal.
Page 49 Levelflex FMP50 HART Raccordement électrique 7.1.4 Alimentation électrique 2 fils, 4-20mA HART, passif 2 fils ; 4-20mA HART "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) • Non Ex 11,5 …...
Page 50 Raccordement électrique Levelflex FMP50 HART 2 fils ; 4-20 mA HART, sortie tout ou rien "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) • Non Ex 13,5 … 35 V R [ ] •...
Page 51 Levelflex FMP50 HART Raccordement électrique Protection contre les inversions de polarité intégrée Ondulation résiduelle < 1 V admissible à f = 0 ... 100 Ondulation résiduelle < 10 mV admissible à f = 100 ... 10000 Hz Endress+Hauser...
Page 52 Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 53 Levelflex FMP50 HART Raccordement électrique Outils/accessoires nécessaires : • Pour les appareils avec un verrou de couvercle : clé pour vis six pans AF3 • Pince à dénuder • Si vous utilisez des câbles toronnés : une extrémité préconfectionnée pour chaque fil devant être raccordé.
Page 54 Raccordement électrique Levelflex FMP50 HART 3. Dénuder les extrémités de câble sur une longueur de 10 mm (0,4 in). Dans le cas de fils toronnés, sertir en plus des embouts. 4. Serrer fermement les presse-étoupe. 5. Raccorder le câble conformément à l' o ccupation des bornes.
Page 55 Levelflex FMP50 HART Raccordement électrique 7.2.4 Fermeture du couvercle du compartiment de raccordement 3 mm 2,5 Nm A0021491 1. Revisser fermement le couvercle du compartiment de raccordement. 2. Pivoter la griffe de sécurité de 90 ° dans le sens inverse des aiguilles d' u ne montre et la serrer avec 2,5 Nm (1,84 lbf ft) à...
Page 56 Options de configuration Levelflex FMP50 HART Options de configuration Aperçu 8.1.1 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à 4 lignes d'affichage Rétroéclairage blanc ;...
Page 57 Levelflex FMP50 HART Options de configuration 8.1.2 Configuration via l'afficheur déporté FHX50 A0036314  25 Possibilités de configuration via FHX50 Afficheur SD03, touches optiques ; configuration possible via le verre du couvercle Afficheur SD02, touches ; le couvercle doit être ouvert pour la configuration...
Page 58 Options de configuration Levelflex FMP50 HART 8.1.3 Configuration via technologie sans fil Bluetooth® Exigences A0036790  26 Capteur avec module Bluetooth Boîtier de l' é lectronique de l' a ppareil Module Bluetooth Cette option de configuration n' e st disponible que pour les appareils avec module Bluetooth.
Page 59 Modem bluetooth VIATOR avec câble de raccordement Transmetteur DeviceCare/FieldCare via interface service (CDI) A0032466  29 DeviceCare/FieldCare via interface service (CDI) Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration DeviceCare/FieldCare Endress+Hauser...
Page 60 Options de configuration Levelflex FMP50 HART Structure et principe du menu de configuration 8.2.1 Structure du menu de configuration Menu Sous-menu / Signification paramètre Language Définit la langue de programmation de l' a fficheur local. Mise en service Lance l' a ssistant interactif pour la mise en service guidée.
Page 61 Levelflex FMP50 HART Options de configuration Menu Sous-menu / Signification paramètre Communication Contient tous les paramètres pour la configuration de l' i nterface de communication numérique. Diagnostic Contient tous les paramètres nécessaires à la détection et à l' a nalyse des erreurs de fonctionnement.
Page 62 Options de configuration Levelflex FMP50 HART 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 63 Levelflex FMP50 HART Options de configuration Annuler la protection en écriture via le code d'accès Lorsque le symbole  apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local →...
Page 64 Options de configuration Levelflex FMP50 HART XXXXXXXXXXXXX 3 mm A0026157 1. Desserrer le crampon de sécurité. 2. Dévisser le couvercle du compartiment de l' é lectronique. 3. Retirer l' a fficheur en tournant légèrement. Afin de faciliter l' a ccès au commutateur de verrouillage, enficher le module d' a ffichage sur le bord du compartiment de l' é...
Page 65 Levelflex FMP50 HART Options de configuration 4. Mettre le commutateur de protection en écriture (WP) sur le module électronique principal sur ON permet d' a ctiver la protection en écriture du hardware. Mettre le commutateur de protection en écriture (WP) sur le module électronique principal sur OFF (réglage par défaut) permet de désactiver la protection en écriture du hardware.
Page 66 Options de configuration Levelflex FMP50 HART Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à l' i ntégralité du menu de configuration via la configuration locale. Une navigation au sein du menu de configuration ou une modification des valeurs de paramètres individuels n' e st ainsi plus possible.
Page 67 Levelflex FMP50 HART Options de configuration Module d'affichage et de configuration 8.3.1 Apparence de l'affichage User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  30 Apparence du module d' a ffichage et de configuration pour la configuration sur site Affichage de la valeur mesurée (max. 1 valeur) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur)
Page 68 Options de configuration Levelflex FMP50 HART Symboles d'affichage pour les sous-menus Symbole Signification Affich./Config. Apparaît : • Dans le menu principal à côté de la sélection "Affich./Config." A0018367 • Dans l' e n-tête à gauche dans le menu "Affic./Config." Configuration Apparaît :...
Page 69 Levelflex FMP50 HART Options de configuration Symboles de la valeur mesurée Symbole Signification Valeurs mesurées Niveau A0032892 Distance A0032893 Sortie courant A0032908 Courant mesuré A0032894 Tension aux bornes A0032895 Température de l'électronique ou du capteur A0032896 Voies de mesure Voie de mesure 1...
Page 70 Options de configuration Levelflex FMP50 HART 8.3.2 Éléments de configuration Touche Signification Touche Moins Pour le menu, sous-menu Déplace la barre de sélection vers le haut dans une liste de sélection. A0018330 Pour l' é diteur alphanumérique Déplace dans le masque de saisie la barre de sélection vers la gauche (en arrière).
Page 71 Levelflex FMP50 HART Options de configuration 8.3.3 Entrer des chiffres et des textes Éditeur numérique Éditeur de texte User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Éléments de configuration...
Page 72 Options de configuration Levelflex FMP50 HART Basculer • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet d' a ccéder à la sélection des outils de correction.
Page 73 Levelflex FMP50 HART Options de configuration 8.3.4 Ouverture du menu contextuel Le menu contextuel permet à l' u tilisateur d' o uvrir rapidement et directement depuis l' a ffichage opérationnel les menus suivants : • Configuration • Sauv.donné.affi. • Courbe enveloppe •...
Page 74 Options de configuration Levelflex FMP50 HART 8.3.5 Affichage de la courbe écho sur le module d'affichage et de configuration Pour évaluer le signal de mesure, la courbe écho et la courbe de mapping - si une suppression des échos parasites a été réalisée - peuvent être représentées sur le module...
Page 75 Levelflex FMP50 HART Intégration système via le protocole HART Intégration système via le protocole HART Aperçu des fichiers de description de l'appareil (DD) HART ID fabricant 0x11 Type d' a ppareil 0x1122 Spécification HART Fichiers DD Informations et fichiers sous : •...
Page 76 Mise en service via SmartBlue (appli) Levelflex FMP50 HART Mise en service via SmartBlue (appli) 10.1 Exigences Exigences de l'appareil La mise en service via SmartBlue n' e st possible que si un module Bluetooth est installé dans l' a ppareil.
Page 77 Levelflex FMP50 HART Mise en service via SmartBlue (appli) A0029486  32 Affichage de la courbe enveloppe (exemple) dans SmartBlue pour Android Enregistrer une vidéo Créer un screenshot Naviguer dans le menu de suppression Démarrer/arrêter un enregistrement vidéo Déplacer l' i nstant sur l' a xe du temps A0029487 ...
Page 78 état indéfini. Dans ce cas, il est conseillé de rétablir les réglages usine. DeviceCare peut être téléchargé à l' a dresse www.software-products.endress.com. Pour télécharger le logiciel, il est nécessaire de s' e nregistrer sur le portail des logiciels Endress+Hauser. Endress+Hauser...
Page 79 Levelflex FMP50 HART Mise en service via le menu de configuration Mise en service via le menu de configuration 12.1 Contrôle du fonctionnement S' a ssurer que les contrôles du montage et du raccordement ont été effectués avant de mettre le point de mesure en service : 12.2...
Page 80 Mise en service via le menu de configuration Levelflex FMP50 HART 12.3 Configuration de la mesure de niveau 20 mA 100% 4 mA A0011360  35 Paramètres de configuration pour la mesure de niveau dans les liquides Longueur de sonde Point de référence de la mesure...
Page 81 Levelflex FMP50 HART Mise en service via le menu de configuration 10. Aller à : Configuration → Qualité signal  Affiche la qualité du signal de l' é cho de niveau évalué. 11. Configuration via l' a fficheur local : Aller à...
Page 82 Mise en service via le menu de configuration Levelflex FMP50 HART 12.4 Enregistrement de la courbe enveloppe de référence Une fois la mesure configurée, il est recommandé d' e nregistrer la courbe enveloppe actuelle comme courbe enveloppe de référence. Celle-ci peut être utilisée par la suite dans le cadre du diagnostic.
Page 83 Levelflex FMP50 HART Mise en service via le menu de configuration 12.5 Configuration de l'afficheur local 12.5.1 Réglage par défaut de l'afficheur local pour la mesure de niveau Paramètres Réglage par défaut pour les appareils Réglage par défaut pour les appareils avec...
Page 84 Mise en service via le menu de configuration Levelflex FMP50 HART 12.6 Configuration des sorties courant 12.6.1 Réglage par défaut des sorties courant pour la mesure de niveau Sortie courant Valeur mesurée affectée Valeur 4 mA Valeur 20 mA Niveau linéarisé...
Page 85 Levelflex FMP50 HART Mise en service via le menu de configuration 12.7 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente de l' a ppareil.
Page 86 Mise en service via le menu de configuration Levelflex FMP50 HART 12.8 Protection des réglages contre tout accès non autorisé Il existe deux manières de protéger les réglages contre un accès non autorisé : • Verrouillage via les paramètres (verrouillage software) •...
Page 87 Levelflex FMP50 HART Diagnostic et suppression des défauts Diagnostic et suppression des défauts 13.1 Suppression générale des défauts 13.1.1 Erreurs générales Erreur Cause possible Solution L' a ppareil ne réagit pas. La tension d' a limentation ne Appliquer la tension correcte.
Page 88 Diagnostic et suppression des défauts Levelflex FMP50 HART Erreur Cause possible Solution Login via SmartBlue pas Appareil mis en service pour la Entrer le mot de passe initial (ID du module possible première fois Bluetooth) et le modifier L' a ppareil ne peut pas être Mot de passe entré...
Page 89 Levelflex FMP50 HART Diagnostic et suppression des défauts 13.1.2 Erreur - opération SmartBlue Erreur Cause possible Solution L' a ppareil n' e st pas visible Pas de connexion Activer la fonction Bluetooth sur le smartphone ou la dans la liste en temps réel...
Page 90 Diagnostic et suppression des défauts Levelflex FMP50 HART 13.1.3 Erreurs de paramétrage Erreurs de paramétrage pour la mesure de niveau Erreur Cause possible Solution Valeur mesurée erronée Si la distance mesurée (Configuration • Vérifier et corriger le paramètre → Distance) correspond à la distance Distance du point zéro (→...
Page 91 Levelflex FMP50 HART Diagnostic et suppression des défauts 13.2 Information de diagnostic sur l'afficheur local 13.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 92 Diagnostic et suppression des défauts Levelflex FMP50 HART Evénement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut. Par ailleurs, le symbole d' é tat correspondant précède l' é...
Page 93 Levelflex FMP50 HART Diagnostic et suppression des défauts 13.2.2 Appeler les mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai Diagnostic 2 Diagnostic 3 Tens.alim.tp fai...
Page 94 Diagnostic et suppression des défauts Levelflex FMP50 HART 13.3 Evénement de diagnostic dans l'outil de configuration Si un événement de diagnostic s' e st produit dans l' a ppareil, le signal d' é tat apparaît en haut à gauche dans la barre d' é tat de l' o util de configuration avec le symbole correspondant pour le comportement en cas d' é...
Page 95 Levelflex FMP50 HART Diagnostic et suppression des défauts 3. Cliquez sur "Enregistrer sous..." pour enregistrer un PDF du protocole.  Le protocole contient les messages de diagnostic et les informations relatives aux mesures correctives. C : Via la fonction "Liste des événements / HistoROM étendu"...
Page 96 Diagnostic et suppression des défauts Levelflex FMP50 HART 13.5 Liste des événements de diagnostic Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic du capteur Rupture de sonde détectée 1. Contrôler suppression Alarm 2.
Page 97 Levelflex FMP50 HART Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic de la configuration Transmission données 1. Vérifier liaison Alarm 2. Réessayer le transfert de données...
Page 98 Diagnostic et suppression des défauts Levelflex FMP50 HART Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Plage de niveau Précision réduite Warning Diagnostique avancé 1 … 2 Effectuer votre opération de...
Page 99 Levelflex FMP50 HART Diagnostic et suppression des défauts • En dehors de la spécification (S) • Maintenance nécessaire (M) • Information 13.6.3 Aperçu des événements d'information Evénement Texte d'événement d'information I1000 --------(Appareil ok) I1089 Démarrage appareil I1090 RAZ configuration I1091 Configuration modifiée...
Page 100 Diagnostic et suppression des défauts Levelflex FMP50 HART 13.7 Historique du firmware Date Version Modifications Documentation (FMP50, HART) Manuel de mise en service Description des Information technique firmware paramètres de l'appareil 07.2010 01.00.zz Software d' o rigine BA01000F/00/FR/05.10 GP01000F/00/FR/05.10 TI01000F/00/FR/05.10 01.2011...
Page 101 Levelflex FMP50 HART Maintenance Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 14.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints.
Page 102 • Les réparations doivent être effectuées conformément aux instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le SAV Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 103 (DEEE) l' e xige, le produit porte le symbole représenté afin de réduire la mise au rebut des DEEE comme déchets municipaux non triés. Ne pas éliminer les produits portant ce marquage comme des déchets municipaux non triés. Les retourner à Endress+Hauser en vue de leur mise au rebut dans les conditions applicables.
Page 104 Accessoires Levelflex FMP50 HART Accessoires 16.1 Accessoires spécifiques à l'appareil 16.1.1 Capot de protection climatique Accessoires Description Capot de protection climatique A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  39 Capot de protection climatique ; unité de mesure : mm (in) ...
Page 105 Levelflex FMP50 HART Accessoires 16.1.2 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  40 Support de montage pour le boîtier de l' é lectronique ; unité de mesure : mm (in)
Page 106 Accessoires Levelflex FMP50 HART 16.1.3 Kit de montage, isolé Accessoires Description Kit de montage, isolé convient pour FMP50 A0013586  41 Contenu de la livraison du kit de montage : Manchon isolant Anneau à vis Pour fixer les sondes à câble, de telle sorte qu' e lles soient isolées de façon sûre.
Page 107 Levelflex FMP50 HART Accessoires 16.1.4 Étoile de centrage Accessoires Description Étoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) convient pour FMP50 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...
Page 108 Accessoires Levelflex FMP50 HART 16.1.5 Affichage déporté FHX50 Accessoires Description Affichage déporté FHX50 A0019128 • Matériau : • Plastique PBT • 316L/1.4404 • Aluminium • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : •...
Page 109 Levelflex FMP50 HART Accessoires 16.1.6 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 × 0,5 Ω • Tension continue de seuil : 400 … 700 V •...
Page 110 Accessoires Levelflex FMP50 HART 16.1.7 Module Bluetooth pour les appareils HART Accessoires Description Module Bluetooth A0036493 • Mise en service simple et rapide SmartBlue (app) • Aucun outil ou adaptateur supplémentaire n' e st nécessaire • Courbe de signal via SmartBlue (app) •...
Page 111 Pour plus de détails, voir l' I nformation technique TI00404F Commubox FXA291 Relie les appareils de terrain Endress+Hauser à une interface CDI (= Endress+Hauser Common Data Interface) et au port USB d' u n ordinateur de bureau ou portable Référence : 51516983 Pour plus de détails, voir l' I nformation technique TI00405C...
Page 112 SupplyCare Hosting propose un service d' h ébergement (logiciel à la demande, SaaS). Dans le portail Endress+Hauser, les données sont à disposition de l' u tilisateur sur Internet. Pour plus de détails, voir l' I nformation technique TI01229S et le manuel de mise en...
Page 113 Levelflex FMP50 HART Accessoires RN221 Alimentation pour deux appareils de mesure 2 fils, exclusivement en zone non Ex. Une communication bidirectionnelle est possible à travers les connecteurs femelles de communication HART. Information technique TI00081R et Instructions condensées KA00110R Endress+Hauser...
Page 114 Menu de configuration Levelflex FMP50 HART Menu de configuration 17.1 Aperçu du menu de configuration (SmartBlue) Navigation  SmartBlue  Configuration →  133 Désignation du point de mesure →  133 Unité de longueur →  133 Type de cuve →...
Page 115 Levelflex FMP50 HART Menu de configuration Propriété produit →  144 Propriété process →  145 Conditions avancées du process →  146 Unité du niveau →  147 Distance de blocage →  147 Correction du niveau →  148 ‣...
Page 116 Menu de configuration Levelflex FMP50 HART ‣ Réglages de sécurité →  160 Sortie perte écho →  160 Valeur perte écho →  160 Rampe perte écho →  161 →  147 Distance de blocage ‣ Sortie courant 1 … 2 →...
Page 117 Levelflex FMP50 HART Menu de configuration Etat de commutation →  176 Signal sortie inversé →  176  Diagnostic →  191 Diagnostic actuel →  191 Horodatage →  191 Dernier diagnostic →  191 Horodatage →  192 →...
Page 118 Menu de configuration Levelflex FMP50 HART Révision appareil →  196 ID appareil →  196 Type d' a ppareil →  197 ID fabricant →  197 ‣ →  204 Simulation Affectation simulation grandeur →  205 mesure Valeur variable mesurée...
Page 119 Levelflex FMP50 HART Menu de configuration 17.2 Aperçu du menu de configuration (module d'affichage) Navigation  Menu de configuration Language  →  133 Configuration Désignation du point de mesure →  133 Unité de longueur →  133 Type de cuve →...
Page 120 Menu de configuration Levelflex FMP50 HART ‣ Niveau →  144 Type de produit →  144 Propriété produit →  144 Propriété process →  145 →  146 Conditions avancées du process Unité du niveau →  147 Distance de blocage →...
Page 121 Levelflex FMP50 HART Menu de configuration ‣ Confirmation SIL/WHG →  163 ‣ SIL/WHG désactivé →  164 Désactiver protection en écriture →  164 Code incorrect →  164 ‣ Réglages sonde →  165 Sonde mise à la terre →...
Page 122 Menu de configuration Levelflex FMP50 HART Temporisation au déclenchement →  176 Mode défaut →  176 Etat de commutation →  176 Signal sortie inversé →  176 ‣ →  178 Affichage Language →  178 Format d' a ffichage →...
Page 123 Levelflex FMP50 HART Menu de configuration Gestion données →  185 Comparaison résultats →  186 ‣ Administration →  188 ‣ Définir code d'accès →  190 Définir code d' a ccès →  190 Confirmer le code d' a ccès →...
Page 124 Menu de configuration Levelflex FMP50 HART ID appareil →  196 Type d' a ppareil →  197 ID fabricant →  197 ‣ Valeur mesurée →  198 →  136 Distance Niveau linéarisé →  155 Courant de sortie 1 … 2 →...
Page 125 Levelflex FMP50 HART Menu de configuration Résultat test appareil →  208 Dernier test →  208 Signal de niveau →  209 Signal de couplage →  209 Endress+Hauser...
Page 126 Menu de configuration Levelflex FMP50 HART 17.3 Aperçu du menu de configuration (outil de configuration) Navigation  Menu de configuration  Configuration →  133 Désignation du point de mesure →  133 →  133 Unité de longueur →  133 Type de cuve Diamètre du tube...
Page 127 Levelflex FMP50 HART Menu de configuration Propriété process →  145 Conditions avancées du process →  146 Unité du niveau →  147 Distance de blocage →  147 Correction du niveau →  148 ‣ Linéarisation →  150 Type de linéarisation...
Page 128 Menu de configuration Levelflex FMP50 HART ‣ SIL/WHG désactivé →  164 Désactiver protection en écriture →  164 Code incorrect →  164 ‣ Réglages sonde →  165 →  165 Sonde mise à la terre Longueur de sonde actuelle →...
Page 129 Levelflex FMP50 HART Menu de configuration Etat de commutation →  176 Signal sortie inversé →  176 ‣ Affichage →  178 Language →  178 Format d' a ffichage →  178 Affichage valeur 1 … 4 →  180 Nombre décimales 1 …...
Page 130 Menu de configuration Levelflex FMP50 HART État sauvegarde →  186 Comparaison résultats →  186 ‣ Administration →  188 Définir code d' a ccès →  188 Reset appareil  Diagnostic →  191 Diagnostic actuel →  191 Horodatage →...
Page 131 Levelflex FMP50 HART Menu de configuration Type d' a ppareil →  197 ID fabricant →  197 ‣ Valeur mesurée →  198 Distance →  136 Niveau linéarisé →  155 Courant de sortie 1 … 2 →  171 Mesure courant 1 →...
Page 132 Menu de configuration Levelflex FMP50 HART Signal de niveau →  209 Signal de couplage →  209 ‣ Heartbeat →  210 Endress+Hauser...
Page 133 Levelflex FMP50 HART Menu de configuration 17.4 Menu "Configuration" • : indique le chemin d' a ccès au paramètre via le module d' a ffichage et de configuration • : indique le chemin d' a ccès au paramètre via les outils de configuration (par ex.
Page 134 Menu de configuration Levelflex FMP50 HART Information • En fonction de la sonde, les options mentionnées ci-dessus ne sont pas toutes supplémentaire disponibles ou d' a utres options peuvent apparaître. • Pour les sondes coaxiales et les sondes avec disque de centrage, le paramètre Type de cuve correspond au type de sonde et ne peut pas être modifié.
Page 135 Levelflex FMP50 HART Menu de configuration Distance du point zéro  Navigation  Configuration → Dista.point zéro Description Distance entre raccord process et niveau minimum (0%). Entrée En fonction de la sonde Réglage usine En fonction de la sonde Information supplémentaire...
Page 136 Menu de configuration Levelflex FMP50 HART Information supplémentaire 100% A0013186  43 Plage de mesure (F) pour la mesure sur liquides Niveau Navigation  Configuration → Niveau Description Indique le niveau mesuré L (avant linéarisation). Information supplémentaire A0013194  44 Niveau pour la mesure sur liquides L' u nité...
Page 137 Levelflex FMP50 HART Menu de configuration Information supplémentaire A0013198  45 Distance pour la mesure sur liquides L' u nité est définie dans le paramètre Unité de longueur (→  133). Qualité signal Navigation  Configuration → Qualité signal Description Indique la qualité...
Page 138 Menu de configuration Levelflex FMP50 HART Confirmation distance  Navigation  Configuration → Confirm.distance Description Indique si la distance mesurée correspond à la distance réelle. A l' a ide de l' e ntrée, l' a ppareil détermine la zone de suppression.
Page 139 Levelflex FMP50 HART Menu de configuration Suppression actuelle Navigation  Configuration → Suppres.actuelle Description Indique la distance jusqu' à laquelle une suppression a déjà été enregistrée. Fin suppression  Navigation  Configuration → Fin suppression Prérequis Confirmation distance (→  138) = Suppression manuelle ou Distance trop petite Description Entrer la nouvelle fin de la suppression.
Page 140 Menu de configuration Levelflex FMP50 HART Information Signification des options supplémentaire • Non Aucune courbe de mapping n' e st enregistrée. • Enregistrement suppression La courbe de mapping est enregistrée. L' a ppareil indique ensuite la nouvelle distance mesurée ainsi que la zone de suppression actuelle. Dans le cas de la configuration via l' a ffichage sur site, il faut appuyer sur ...
Page 141 Levelflex FMP50 HART Menu de configuration 17.4.1 Assistant "Suppression" L' a ssistant Suppression n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la suppression se trouvent directement dans le menu Configuration...
Page 142 Menu de configuration Levelflex FMP50 HART 17.4.2 Sous-menu "Configuration étendue" Navigation  Configuration → Config. étendue État verrouillage Navigation  Configuration → Config. étendue → État verrouill. Description Indique la protection en écriture actuellement active ayant la priorité la plus élevée.
Page 143 • Si aucune touche n' e st actionnée pendant 10 min, ou si l' u tilisateur passe du mode navigation et édition au mode affichage des valeurs mesurées, l' a ppareil verrouille automatiquement les paramètres protégés en écriture après 60 s. En cas de perte du code d' a ccès, adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
Page 144 Menu de configuration Levelflex FMP50 HART Sous-menu "Niveau" Navigation  Configuration → Config. étendue → Niveau Type de produit  Navigation  Configuration → Config. étendue → Niveau → Type de produit Description Entrer le type de produit. Affichage • Liquide •...
Page 145 : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Pour Evaluation niveau par EOP = Constante diélectrique fixe, il faut dans tous les cas indiquer le coefficient diélectrique exact dans le paramètre Constante diélectrique.
Page 146 Menu de configuration Levelflex FMP50 HART Pour "Mode de fonctionnement" = "Niveau" et "Type de produit" = "Solide" Propriété process Temps de réponse / s Très rapide > 100m/h Rapide > 10 m/h Standard < 10 m/h Moyen < 1 m/h Lent <...
Page 147 Si l' u ne de ces conditions n' e st pas remplie, les signaux dans la distance de blocage seront toujours ignorés. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. Endress+Hauser...
Page 148 Menu de configuration Levelflex FMP50 HART A0013219  46 Distance de blocage (UB) pour la mesure dans les liquides Correction du niveau  Navigation  Configuration → Config. étendue → Niveau → Correcti. niveau Description Entrer la correction du niveau (si nécessaire).
Page 149 Levelflex FMP50 HART Menu de configuration Sous-menu "Linéarisation" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  47 Linéarisation : conversion du niveau et, si applicable, de l' i nterface en volume ou en poids ; la conversion dépend de la forme de la cuve...
Page 150 Menu de configuration Levelflex FMP50 HART Structure du sous-menu sur l' a fficheur local Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Valeur maximale Diamètre Hauteur intermédiaire Mode tableau ‣...
Page 151 Levelflex FMP50 HART Menu de configuration Structure du sous-menu dans l' o util de configuration (par ex. FieldCare) Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Niveau linéarisé Valeur maximale Diamètre...
Page 152 Menu de configuration Levelflex FMP50 HART Description des paramètres Navigation  Configuration → Config. étendue → Linéarisation Type de linéarisation  Navigation  Configuration → Config. étendue → Linéarisation → Type linéaris. Description Sélectionner le type de linéarisation. Sélection • Aucune •...
Page 153 Levelflex FMP50 HART Menu de configuration Signification des options • Aucune Le niveau est indiqué dans l' u nité de niveau sans conversion (linéarisation) préalable. • Linéaire La valeur de sortie (volume/poids) est proportionnelle au niveau L. Ceci est valable, par exemple, pour des cuves et silos cylindriques verticaux.
Page 154 Menu de configuration Levelflex FMP50 HART Description Sélectionner l' u nité pour la valeur linéarisée. Sélection Sélection/entrée (uint16) • 1095 = [tonne courte] • 1094 = [lb] • 1088 = [kg] • 1092 = [tonne] • 1048 = [US Gal.] •...
Page 155 Levelflex FMP50 HART Menu de configuration Texte libre  Navigation  Configuration → Config. étendue → Linéarisation → Texte libre Prérequis Unité après linéarisation (→  153) = Free text Description Entrer la marque de l' u nité. Entrée Jusqu' à 32 caractères alphanumériques (lettres, chiffres, caractères spéciaux) Réglage usine...
Page 156 Menu de configuration Levelflex FMP50 HART Diamètre  Navigation  Configuration → Config. étendue → Linéarisation → Diamètre Prérequis Le Type de linéarisation (→  152) prend l' u ne des valeurs suivantes : • Cylindre horizontal • Cuve sphérique Description Diémètre de la cuve cylindrique ou sphérique.
Page 157 Levelflex FMP50 HART Menu de configuration Mode tableau  Navigation  Configuration → Config. étendue → Linéarisation → Mode tableau Prérequis Type de linéarisation (→  152) = Tableau Description Sélectionner le mode d' é dition du tableau de linéarisation.
Page 158 Menu de configuration Levelflex FMP50 HART Numéro tableau  Navigation  Configuration → Config. étendue → Linéarisation → Numéro tableau Prérequis Type de linéarisation (→  152) = Tableau Description Sélectionner le point du tableau qui doit être entré ou modifié par la suite.
Page 159 Levelflex FMP50 HART Menu de configuration Réglage usine Activer tableau  Navigation  Configuration → Config. étendue → Linéarisation → Activer tableau Prérequis Type de linéarisation (→  152) = Tableau Description Activer ou désactiver le tableau de linéarisation. Sélection •...
Page 160 Menu de configuration Levelflex FMP50 HART Sous-menu "Réglages de sécurité" Navigation  Configuration → Config. étendue → Régla.sécurité Sortie perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Sort.perte écho Description Signal de sortie en cas de perte de l' é cho.
Page 161 Levelflex FMP50 HART Menu de configuration Rampe perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Rampe perte écho Prérequis Sortie perte écho (→  160) = Rampe perte écho Description Pente de la rampe en cas de perte de l' é cho Entrée...
Page 162 Si l' u ne de ces conditions n' e st pas remplie, les signaux dans la distance de blocage seront toujours ignorés. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. A0013219  49...
Page 163 Levelflex FMP50 HART Menu de configuration Assistant "Confirmation SIL/WHG" Le assistant Confirmation SIL/WHG n' e st disponible que pour les appareils avec agrément SIL et/ou WHG (caractéristique 590 : "Autre agrément", option LA : "SIL" ou LC : "WHG sécurité antidébordement"), tant qu' i ls ne sont pas verrouillés selon SIL ou WHG.
Page 164 Menu de configuration Levelflex FMP50 HART Assistant "SIL/WHG désactivé" L' a ssistant SIL/WHG désactivé (→  164) n' e st visible que si l' a ppareil est verrouillé SIL ou WHG. Pour plus de détails, voir le "Manuel de sécurité fonctionnelle" de l' a ppareil concerné.
Page 165 Levelflex FMP50 HART Menu de configuration Sous-menu "Réglages sonde" Le sous-menu Réglages sonde permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe enveloppe. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
Page 166 Menu de configuration Levelflex FMP50 HART Confirmation longueur de sonde  Navigation  Configuration → Config. étendue → Réglages sonde → Conf.long. sonde Description Indique si la valeur affichée dans la paramètre Longueur de sonde actuelle →  165 correspond à la longueur de sonde effective. Sur la base de cette entrée, l' a ppareil effectue une correction de la longueur de sonde.
Page 167 Levelflex FMP50 HART Menu de configuration Assistant "Correction longueur de sonde" Le assistant Correction longueur de sonde n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la correction de la longueur de sonde se trouvent...
Page 168 Menu de configuration Levelflex FMP50 HART Sous-menu "Sortie courant 1 … 2" Le sous-menu Sortie courant 2 (→  168) n' e st disponible que pour les appareils avec deux sorties courant. Navigation  Configuration → Config. étendue → Sortie cour. 1 … 2 Affectation sortie courant 1 …...
Page 169 Levelflex FMP50 HART Menu de configuration Etendue de mesure courant  Navigation  Configuration → Config. étendue → Sortie cour. 1 … 2 → Eten.mes.courant Description Determine la plage de courant pour transmetter la valeur de mesure. ‘4…20mA’: Variable mesurée: 4 …20 mA ‘4…20mA NAMUR’: Variable mesurée: 3.8 … 20.5 mA ‘4…20mA US’: Variable mesurée: 3.9 …...
Page 170 Menu de configuration Levelflex FMP50 HART Amortissement sortie  Navigation  Configuration → Config. étendue → Sortie cour. 1 … 2 → Amort. sortie Description Temps de réaction du courant de sortie par rapport aux fluctuations de la mesure. Entrée 0,0 …...
Page 171 Levelflex FMP50 HART Menu de configuration Courant de défaut  Navigation  Configuration → Config. étendue → Sortie cour. 1 … 2 → Courant défaut Prérequis Mode défaut (→  170) = Valeur définie Description Défini à quelle valeur le courant doit être en cas de défaut.
Page 172 Menu de configuration Levelflex FMP50 HART Sous-menu "Sortie commutation" Le sous-menu Sortie commutation (→  172) n' e st visible que pour les appareils avec sortie tout ou rien. Navigation  Configuration → Config. étendue → Sort.commutation Affectation sortie état ...
Page 173 Levelflex FMP50 HART Menu de configuration Affecter état  Navigation  Configuration → Config. étendue → Sort.commutation → Affecter état Prérequis Affectation sortie état (→  172) = Sortie Numérique Sélection • Arrêt • Sortie digitale diagnostique avancé 1 • Sortie digitale diagnostique avancé 2 Réglage usine...
Page 174 Menu de configuration Levelflex FMP50 HART Sélection • Alarme • Alarme ou avertissement • Avertissement Réglage usine Alarme Seuil d'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Seuil enclench. Prérequis Affectation sortie état (→  172) = Seuil Description Défini le point d' e nclenchement La sortie est fermée si la la valeur qui lui est attribuée...
Page 175 Levelflex FMP50 HART Menu de configuration A0015586 Seuil d' e nclenchement Seuil de déclenchement Sortie fermée (conducteur) Sortie ouverte (non conducteur) Temporisation à l'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo.enclench. Prérequis • Affectation sortie état (→  172) = Seuil •...
Page 176 Menu de configuration Levelflex FMP50 HART Temporisation au déclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo. déclench. Prérequis • Affectation sortie état (→  172) = Seuil • Affecter seuil (→  173) ≠ Arrêt Description Définir le délais avant que le relais de sortie s' o uvre.
Page 177 Levelflex FMP50 HART Menu de configuration Réglage usine Information Signification des options supplémentaire • Non La sortie tout ou rien se comporte selon la description ci-dessus. • Oui Les états Ouvert et Fermé sont inversés par rapport à la description ci-dessus.
Page 178 Menu de configuration Levelflex FMP50 HART Sous-menu "Affichage" Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Navigation  Configuration → Config. étendue → Affichage Language Navigation  Configuration → Config. étendue → Affichage → Language Description Régler la langue d' a ffichage.
Page 179 Levelflex FMP50 HART Menu de configuration Réglage usine 1 valeur, taille max. Information supplémentaire 4841.000 Â A0019963  50 "Format d' a ffichage" = "1 valeur, taille max." Â 93.5 % Â 159.0 A0019964  51 "Format d' a ffichage" = "1 valeur + bargr."...
Page 180 Menu de configuration Levelflex FMP50 HART Affichage valeur 1 … 4  Navigation  Configuration → Config. étendue → Affichage → Affich.valeur 1 Description Sélectionner la valeur mesurée, qui est affichée sur l' a fficheur local. Sélection • Niveau linéarisé...
Page 181 Levelflex FMP50 HART Menu de configuration Affichage intervalle Navigation  Configuration → Config. étendue → Affichage → Affich.interval. Description Régler le temps pendant lequel les valeurs mesurées sont affichées lorsque l' a fficheur alterne entre les valeurs. Entrée 1 … 10 s Réglage usine...
Page 182 Menu de configuration Levelflex FMP50 HART Information supplémentaire XXXXXXXXX A0029422 Position du texte de l' e n-tête sur l' a ffichage Signification des options • Désignation du point de mesure Est définie dans le paramètre Désignation du point de mesure (→  133) •...
Page 183 Levelflex FMP50 HART Menu de configuration Sélection • Décimal • ft-in-1/16' ' Réglage usine Décimal Information L' o ption ft-in-1/16'' n' e st valable que pour les unités de longueur. supplémentaire Menu décimales  Navigation  Configuration → Config. étendue → Affichage → Menu décimales Description Sélectionner le nombre de décimales pour les nombres dans le menu de configuration.
Page 184 Menu de configuration Levelflex FMP50 HART Affichage contraste Navigation  Configuration → Config. étendue → Affichage → Affich.contraste Description Régler le réglage du contraste de l' a fficheur local par rapport aux conditions ambiantes (p. ex. éclairage ou angle de lecture).
Page 185 Levelflex FMP50 HART Menu de configuration Sous-menu "Sauvegarde de données vers l'afficheur" Ce sous-menu n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 186 Menu de configuration Levelflex FMP50 HART Information Signification des options supplémentaire • Annuler Aucune action n' e st exécutée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 187 Levelflex FMP50 HART Menu de configuration Information Signification de l'affichage supplémentaire • Réglages identiques La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Réglages différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à sa copie de sauvegarde dans l' a fficheur.
Page 188 (→  143). En cas de perte du code d' a ccès, adressez-vous à votre agence Endress+Hauser. En cas de configuration via l' a ffichage sur site : Le nouveau code d' a ccès n' e st valable qu' a près avoir été...
Page 189 Levelflex FMP50 HART Menu de configuration Information Signification des options supplémentaire • Annuler Aucune action • Au réglage usine Tous les paramètres sont réinitialisés aux réglages par défaut spécifiques à la référence de commande. • État au moment de la livraison Tous les paramètres sont réinitialisés à...
Page 190 Menu de configuration Levelflex FMP50 HART Assistant "Définir code d' a ccès" L' a ssistant Définir code d'accès n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration avec l' o util de configuration, le paramètre Définir code d'accès se trouve directement dans le sous-menu...
Page 191 Levelflex FMP50 HART Menu de configuration 17.5 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic act. Description Indique le message de diagnostic en cours. Information L' a ffichage se compose de : supplémentaire • Symbole pour le niveau d' é vénement •...
Page 192 Menu de configuration Levelflex FMP50 HART Horodatage Navigation  Diagnostic → Horodatage Description Affiche l' h orodatage du message de diagnostic précédent. Temps de fct depuis redémarrage Navigation  Diagnostic → Tps fct de.redém Description Indique le temps écoulé depuis le dernier redémarrage de l' a ppareil.
Page 193 Levelflex FMP50 HART Menu de configuration 17.5.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste diagnostic Diagnostic 1 … 5 Navigation  Diagnostic → Liste diagnostic → Diagnostic 1 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.
Page 194 Menu de configuration Levelflex FMP50 HART 17.5.2 Sous-menu "Journal d'événements" Le sous-menu Journal d'événements n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via FieldCare, la liste des événements peut être affichée à...
Page 195 Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
Page 196 Menu de configuration Levelflex FMP50 HART Code commande  Navigation  Diagnostic → Info.appareil → Code commande Description Montre la référence de commande de l' a ppareil. Information La référence de commande est générée par transformation réversible de la référence de supplémentaire...
Page 197 Levelflex FMP50 HART Menu de configuration Type d'appareil Navigation  Diagnostic → Info.appareil → Type d' a ppareil Description Montre le type d' a ppareil avec lequel l' a ppareil est enregistré auprès de la HART Communication Foundation. Information supplémentaire...
Page 198 Menu de configuration Levelflex FMP50 HART 17.5.4 Sous-menu "Valeur mesurée" Navigation  Diagnostic → Val. mesurée Distance Navigation  Diagnostic → Val. mesurée → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau.
Page 199 Levelflex FMP50 HART Menu de configuration Mesure courant 1 Navigation  Diagnostic → Val. mesurée → Mesure courant 1 Prérequis Uniquement pour la sortie courant 1 Description Affiche la valeur actelle de la sortie courant en cours de mesure. Tension aux bornes 1 Navigation ...
Page 200 Menu de configuration Levelflex FMP50 HART 17.5.5 Sous-menu "Enregistrement des valeurs mesurées" Navigation  Diagnostic → Enreg.val.mes. Affecter voie 1 … 4  Navigation  Diagnostic → Enreg.val.mes. → Affecter voie 1 … 4 Description Affecter une variable process à la voie d' e nregistrement.
Page 201 Levelflex FMP50 HART Menu de configuration Intervalle de mémorisation  Navigation  Diagnostic → Enreg.val.mes. → Interval.mémori.  Diagnostic → Enreg.val.mes. → Interval.mémori. Description Définir l' i ntervalle de temps d' e nregistrement. Cette valeur définie l' i nterval de temps entre les points dans la mémoire.
Page 202 Menu de configuration Levelflex FMP50 HART Sous-menu "Affichage canal 1 … 4" Les sous-menus Affichage canal 1 … 4 n' e xistent que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via FieldCare, le diagramme peut être affiché...
Page 203 Levelflex FMP50 HART Menu de configuration 17.5.6 Sous-menu "Simulation" Le sous-menu Simulation est utilisé pour simuler des valeurs mesurées spécifiques ou d' a utres conditions. De cette manière, il est possible de vérifier si la configuration de l' a ppareil et des dispositifs de commande raccordés est correcte.
Page 204 Menu de configuration Levelflex FMP50 HART Structure du sous-menu Navigation  Expert → Diagnostic → Simulation ‣ Simulation Affectation simulation grandeur →  205 mesure Valeur variable mesurée →  205 Simulation sortie courant 1 … 2 →  205 Valeur sortie courant 1 …...
Page 205 Levelflex FMP50 HART Menu de configuration Description des paramètres de l'appareil Navigation  Expert → Diagnostic → Simulation Affectation simulation grandeur mesure  Navigation  Expert → Diagnostic → Simulation → Aff.sim.gran.mes Sélection • Arrêt • Niveau • Interface • Epaisseur couche supérieure •...
Page 206 Menu de configuration Levelflex FMP50 HART Sélection • Arrêt • Marche Réglage usine Arrêt Information Une simulation active est indiquée par un message de diagnostic de la catégorie Contrôle supplémentaire de fonctionnement (C). Valeur sortie courant 1 … 2 ...
Page 207 Levelflex FMP50 HART Menu de configuration Réglage usine Ouvert Information La sortie de commutation suit la valeur entrée. De cette manière, il est possible de vérifier supplémentaire si le dispositif de commande en aval fonctionne correctement. Simulation alarme appareil ...
Page 208 Menu de configuration Levelflex FMP50 HART 17.5.7 Sous-menu "Test appareil" Navigation  Diagnostic → Test appareil Démarrage test appareil  Navigation  Diagnostic → Test appareil → Démarra.test app Description Lancer le test appareil. Sélection • Non • Oui Réglage usine Information En cas de perte de l' é...
Page 209 Levelflex FMP50 HART Menu de configuration Signal de niveau Navigation  Diagnostic → Test appareil → Signal de niveau Prérequis Le test de l' a ppareil a été réalisé. Description Indique le résultat du test pour le signal de niveau.
Page 210 Menu de configuration Levelflex FMP50 HART 17.5.8 Sous-menu "Heartbeat" Le sous-menu Heartbeat n' e st disponible que via FieldCare ou DeviceCare. Il contient les assistants faisant partie des packs d' a pplications Heartbeat Verification et Heartbeat Monitoring. Description détaillée SD01872F Navigation ...
Page 211 Levelflex FMP50 HART Index Index Comparaison résultats (Paramètre) ... . . 186 Composants système ......112 Accès en écriture .
Page 212 Index Levelflex FMP50 HART Eléments de configuration Maintenance ......101 Message de diagnostic ..... 92 Marques déposées .
Page 213 Levelflex FMP50 HART Index Linéarisation ....150, 151, 152 Liste de diagnostic ..... . . 193 Raccord fileté...
Page 214 Index Levelflex FMP50 HART Valeur maximale (Paramètre) ....155 Valeur mesurée (Sous-menu) ....198 Valeur perte écho (Paramètre) .
Page 216 *71491669* 71491669 www.addresses.endress.com...

Endress+Hauser Levelflex FMP50 HART Manuel De Mise En Service

Liens rapides

Manuels Connexes pour Endress+Hauser Levelflex FMP50 HART

Sommaire des Matières pour Endress+Hauser Levelflex FMP50 HART
