oventrop Hydrocontrol MTR Notice De Montage Et D'utilisation

oventrop Hydrocontrol MTR Notice De Montage Et D'utilisation

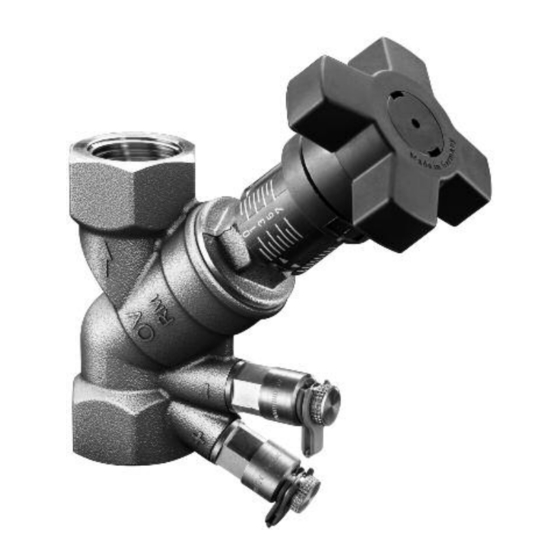

Robinet d'équilibrage sans plomb
Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
EN
"Hydrocontrol MTR" Balancing Valve (lead-free)
lead-free (LF)
≤ 0,25% Pb
for wetted parts
DN 15
(low fl ow)
(medium fl ow)
(high fl ow)
DN 20
DN 25
DN 32
DN 40
DN 50
Do not install this valve in drinking water systems!
Please read these instructions completely before
installation and operation!
Installation and balancing should be carried out by
qualifi ed personnel only!
Leave these instructions with the building owner!
Valves, controls + systems
Installation and Operating Instructions
