AVERTISSEMENT
La fonction réservée est indiquée dans le tableau de ligne rompue,
les utilisateurs peuvent la sélectionner si besoin.
▪

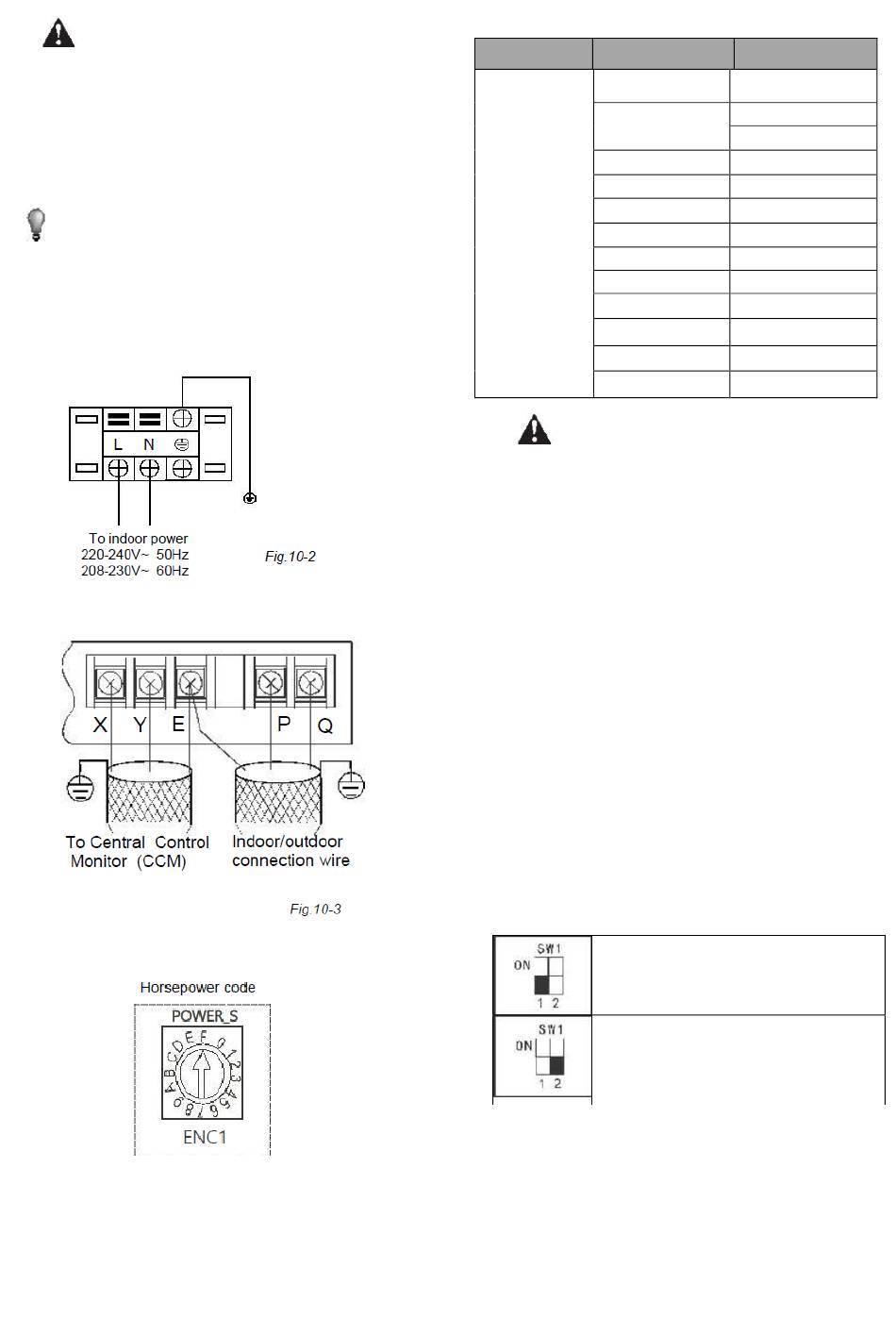

Schéma de la plaque à borne.
Veuillez vous référer au schéma de câblage de l'unité
intérieure pour le câblage.
NOTE
Les climatiseurs peuvent être raccordés au Contrôle de la
Commande Centrale (CCM en anglais). Avant de faire fonctionner
'
l appareil, veuillez le raccorder correctement et configurer l
'
du système et le réseau d adresse des unités intérieures.
Veuillez utiliser le fil torsadé blindé à 3 conducteurs et raccorder la
couche blindée à
11. OPÉRATION DE CONTRÔLE
11.1 Réglage de la puissance
Basé sur différentes applications en vue du réglage des cordons
d'interrupteur au panneau PC du boîtier de commande électrique
intérieur. Quand le réglage est terminé, veuillez couper
l'alimentation puis rebrancher ; dans le cas contraire, la fonction de
réglage ne fonctionnera pas.
Tableau 11-1
ENC1
Note : La puissance
a été réglée à
l'usine. Seul un
technicien qualifié
en maintenance
peut la régler.
'
adresse
Le système possède 64 unités (0-63), chacune ayant un seul code
d'adresse de système. En présence de deux adresses identiques
dans un système, un fonctionnement anormal est possible.
Veuillez couper l'alimentation avant le réglage, sinon des erreurs
inattendues pourraient survenir.
11.2 Réglage de l'adresse réseau
1) L'adresse réseau est réglée par la communication de l'unité
intérieure et l'unité extérieure ; l'adresse est la même que
l'adresse intérieure. Il n'est pas nécessaire de les régler
séparément.
2) La commande centrale des unités intérieures peut être
réalisée sur l'unité extérieure. Il n'est pas nécessaire de
commander l'unité intérieure séparément. Pour plus de
détails, voir le manuel de l'unité extérieure V4+.
3) Pour une commande préalable des unités intérieures, le
réseau peut être réglé par des bornes de raccordement (X,
Y, E). Il n'est pas nécessaire de régler les adresses réseau.
Le réseau peut aussi être réglé par un module de réseau
extérieur et une carte mère (CN20).
11.3 Désignation du code de la carte mère
Définition SW1
20
Interrupteur à bascule
Code
0
1
2
3
4
5
6
7
8
9
F
AVERTISSEMENT
'
1 signifie mode d
•
0 signifie mode d'adressage auto
•
(par défaut)
1 signifie ventilateur courant continu
•
choisi
0 signifie ventilateur courant alternatif
•
choisi
Pour régler la
puissance
Capacité
1800W
2200W
2800W
3600W
4500W
5600W
7100W
8000W
9000W
11200W
14000W
1500W
essai usine
