Raccordement Du Tube De Réfrigérant - Kaysun KPDF-15 DN3.0 Manuel D'installation

▪
Ensuite, ouvrez les robinets d
raccorder le tube de réfrigérant à l'unité intérieure quand l'unité
extérieure est en fonctionnement.
▪
Assurez-vous qu'il n'y a pas de fuite en effectuant un contrôle
au détecteur de fuite ou à l'eau savonneuse.
▪
Couvrez les joints du tube de raccordement dans l'unité
intérieure avec la gaine d
et liez-les avec du ruban pour empêcher les fuites.

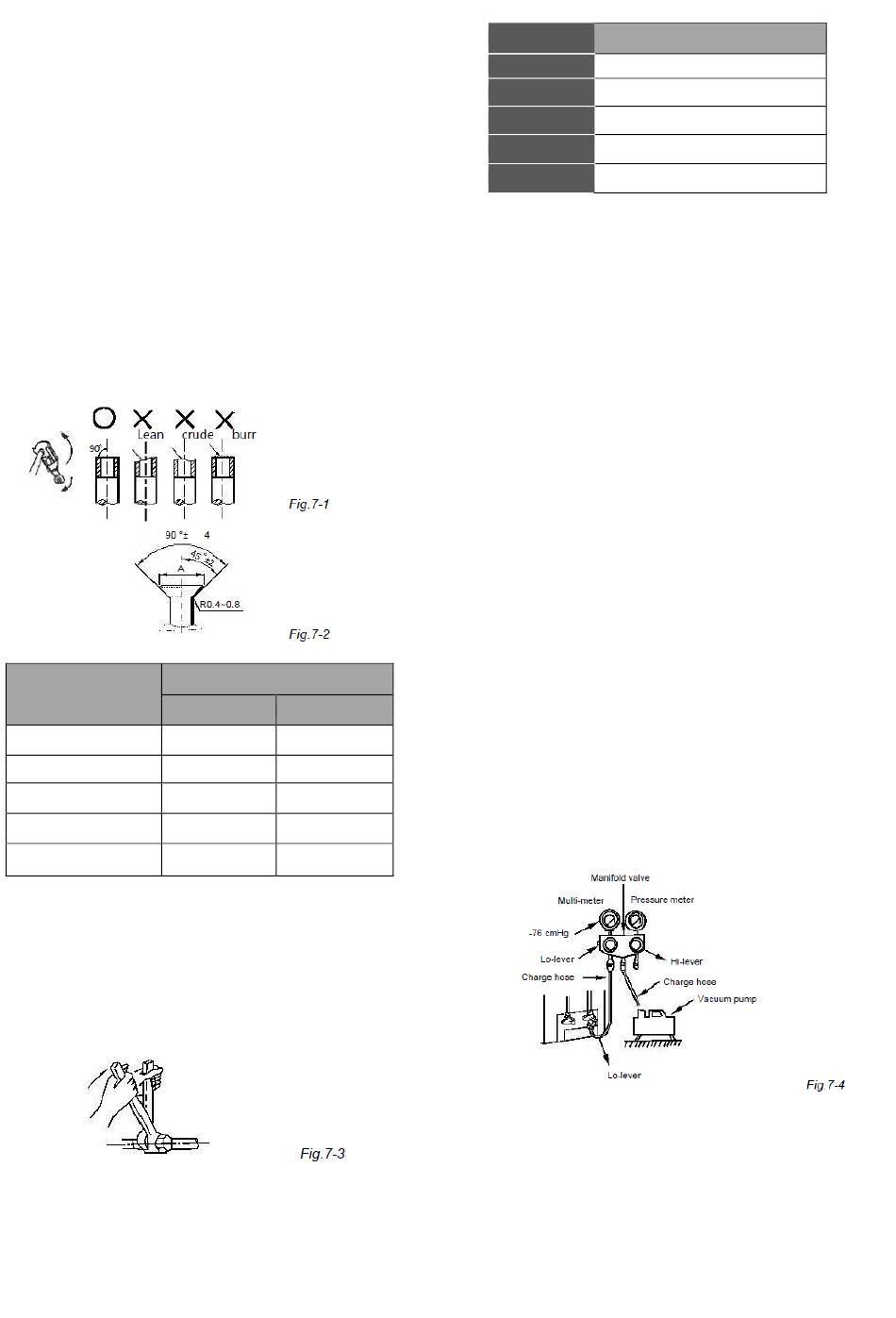

7. RACCORDEMENT DU TUBE DE
RÉFRIGÉRANT
7.1 Rejeter l'air
▪
Évasement
•
Couper un tube avec un coupe-tube.
•
Insérer un écrou évasé dans un tube et procéder à
l'évasement du tube.
Tableau 7-1
Diamètre extérieur
Ф6.4mm
Ф9.5mm
Ф12.7mm
Ф15.9mm
Ф19.1mm
'
▪
Attacher l écrou
•
Mettez les tubes à raccorder dans la bonne position, vissez
les écrous à la main puis fixez-les avec une clé. (Voir la Fig.7-
3).
•
Un couple trop grand abîmera l'évasement ; un trop petit
pourrait causer des fuites. Veuillez déterminer le couple
d'après le Tableau 7-2.
'
arrêt de l'unité extérieure pour
'
isolation/insonorisation (accessoires),
A(mm)
Max. Min.
8,7 8,3
12,4 12,0
15,8 15,4
19,0 18,6
23,3 22,9
Tableau 7-2
Taille de tube
Ф6.4mm
Ф9.5mm
Ф12.7mm
Ф15.9mm
Ф19.1mm
▪
La quantité nécessaire de réfrigérant.
• Le volume de réfrigérant à ajouter est calculé selon le manuel
d'installation de l'unité extérieure. Assurez-vous d'ajouter du
réfrigérant en mesurant avec une balance. L : La longueur du
tube.
• Veuillez enregistrer la quantité ajoutée et l'entreposer
soigneusement à des fins d'entretien.
▪
Rejetez l'air avec une pompe à vide (Voir la Fig.7-4) (Veuillez
vous référer au manuel pour l'utilisation de la soupape de
collecteur).
• Desserrez et retirez les écrous de maintien des robinets d'arrêt
A et B. Puis raccordez le tuyau de remplissage de la soupape
du collecteur à l'orifice de sortie du robinet d'arrêt A. (Assurez-
vous que les robinets d'arrêt A et B sont tous les deux fermés)
• Raccordez le joint du tuyau de remplissage avec la pompe à
vide. Ouvrez complètement le levier inférieur (Lo) de la soupape
du collecteur.
• Allumez la pompe à vide. Au début du pompage, relâchez un
peu l'écrou de maintien du robinet d'arrêt B afin de vérifier si de
l'air pénètre (le son des modifications de la pompe et l'indicateur
du compteur sont au-dessous de zéro). Ensuite, fixez l'écrou.
• Une fois le pompage fini, fermez complètement le levier inférieur
de la soupape du collecteur et éteignez la pompe à vide.
• Une fois que vous aurez pompé pendant plus de 15 minutes,
veuillez confirmer que l'indicateur du multimètre est sur -
1,0 X 105 Pa (-76 cmHg).
• Relâchez et retirez complètement le capuchon en forme de
quadrilatère de robinets d'arrêt A et B pour ouvrir les robinets
d'arrêt A et B complètement, puis fixez le capuchon.
• Désassemblez le tuyau de remplissage de l'orifice de
dépannage de sortie du robinet d'arrêt A et fixez l'écrou.
▪
Tous les robinets d'arrêt doivent être ouverts avant l'essai.
Chaque climatiseur a deux robinets d'arrêt de différentes tailles
sur le côté de l'unité extérieure ; ils fonctionnent respectivement
comme une valeur d'arrêt inférieure. (Voir la Fig.7-5).
16
Couple
14.2~17.2 N.m (144~176 kgf.cm)
32.7~39.9 N.m (333~407 kgf.cm)
49.5~60.3 N.m (504~616 kgf.cm)
61.8~75.4 N.m (630~770 kgf.cm)
97.2~118.6 N.m (990~1210 kgf.cm)
