6. INSTALLER LE TUBE DE
RACCORDEMENT
▪
Vérifiez si la hauteur de chute entre l'unité intérieure et l'unité
extérieure, la longueur du tube de réfrigérant et le nombre de
coudes satisfont les exigences suivantes :
•
La longueur et hauteur de chute max. du tube de réfrigérant
dépendent de l'unité extérieure. (Si la hauteur de chute est
supérieure à 10 m, vous feriez mieux de placer l'unité extérieure
au-dessus de l'unité intérieure.)
•
Le nombre de courbures doit être inférieur à 15.
'
•
Ne laissez pas de l air, de la poussière ni d
tomber dans le système du tube pendant l
•
Le tuyau de raccordement ne doit pas être installé avant que les
unités extérieures et intérieures n
•
Maintenez le tuyau de raccordement au sec, et ne laissez pas
' '
l humidité s introduire pendant l
▪
Méthode de raccordement des tubes
Mesurez la longueur nécessaire de tube de raccordement de la
manière suivante.
' '
•
Raccordez d abord l unité intérieure, puis l
1. Cintrez les tubes correctement. Ne les abîmez pas.
2. Enduisez les surfaces du tube évasé et les écrous de raccord
avec de l'huile congelée, et vissez-le de 3-4 tours avec les
mains avant de serrer les écrous évasés. (Voir la Fig.6-1).
3. Utilisez deux clés simultanément quand vous raccordez ou
séparez les tubes.
'
autres impuretés
'
installation.
'
aient été fixées.
'
installation.
'
unité extérieure.
• Le robinet d'arrêt de l'unité extérieure doit être complètement
fermé (comme à l'usine). À chaque raccordement, desserrez
d'abord les écrous au niveau du robinet d'arrêt, puis raccordez
le tube évasé immédiatement (dans les 5 minutes). Si les
écrous ont été desserrés pendant longtemps, des poussières et
autres impuretés peuvent pénétrer dans le système du tube et
causer un dysfonctionnement ultérieurement. C'est pourquoi
vous devez évacuer l'air du tube avec du réfrigérant avant le
raccordement.
• Rejetez l'air (voir la section « Rejeter l'air ») après le
raccordement du tube de réfrigérant avec l'unité intérieure et
l'unité extérieure. Ensuite, serrez les écrous aux points indiqués.
▪
Remarques sur le tube à cintrer
• L'angle du coude ne doit pas dépasser 90º C.
• La position du cintrage est de préférence dans le tube à cintrer.
Plus le tube est grand, mieux c'est.
• Ne cintrez pas le tube plus de trois fois.
▪
Cintrez le tube de raccordement du mur peu épais.
• Coupez une partie concave au niveau de l'élément cintré du
tube d'isolation.
• Ensuite, présentez le tube (couvrez-le avec du ruban après le
cintrage).
• Pour empêcher les tremblements ou déformations, veuillez
cintrer le tube aux rayons les plus importants.
• Utilisez une cintreuse pour réduire le rayon des tubes.
▪
Utilisez un tube en laiton vendu dans le commerce.
Assurez-vous d'utiliser les mêmes matériaux isolants quand
vous achetez le tube en laiton. (Plus de 9 mm d'épaisseur)
Utilisez de
l'huile
congelée.
Cintrez le tube avec le
pouce
▪
Posez le tube.
• Percez un trou dans le mur (adapté à la taille de la conduite
murale, 90 mm en général), puis installez les éléments
comme la conduite murale et ses caches.
• Regroupez le tube de raccordement et les câbles
fermement avec des rubans d'attache. Empêchez l'air de
pénétrer. Vous risqueriez des fuites d'eau en conséquence
de la condensation.
• Passez le tube de raccordement attaché à travers la
conduite murale par l'extérieur. Soyez attentif pendant la
pose du tube afin de ne pas endommager le réseau de
tubes.
▪
Branchez les tubes.
15

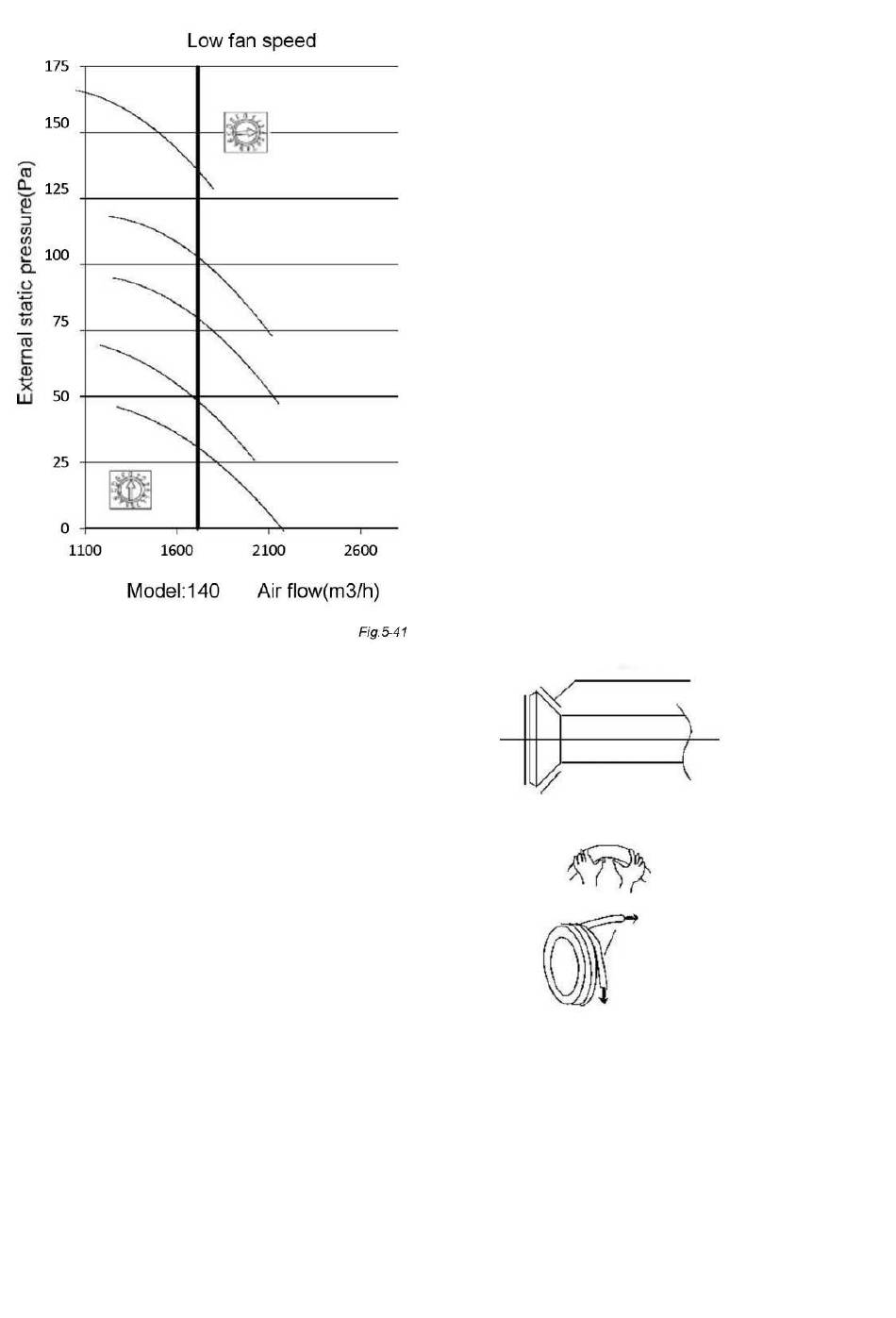

Fig. 6-1
Fig. 6-2
Les extrémités
doivent être
droites.
Fig. 6-3
