Chapitre 2- Remplacement des composants
Remplacement de la carte RTM LAN
2-18
10 Serrez les vis imperdables sur le panneau arrière du boîtier RMX 4000
qui fixent la carte RTM-IP 4000.
11 Rebranchez les câbles.
12 Mettez le boîtier RMX 4000 sous tension.
La carte RTM LAN à l'arrière du boîtier RMX 4000 fournit la connectivité
vers l'ensemble des modules MCU. Respectez la procédure suivante pour
remplacer la carte RTM LAN :
1
Assurez-vous que l'interrupteur d'alimentation/l'interrupteur de
circuit sur le RMX 4000 soit en position ARRET (O).
2
Retirez les câbles reliés à la carte.
3
Dévissez les vis imperdables qui fixent la carte RTM LAN sur le
panneau arrière du boîtier RMX 4000.
4
A l'aide des leviers d'éjection métalliques, sortez la carte RTM LAN
de son logement sur le panneau arrière.
5

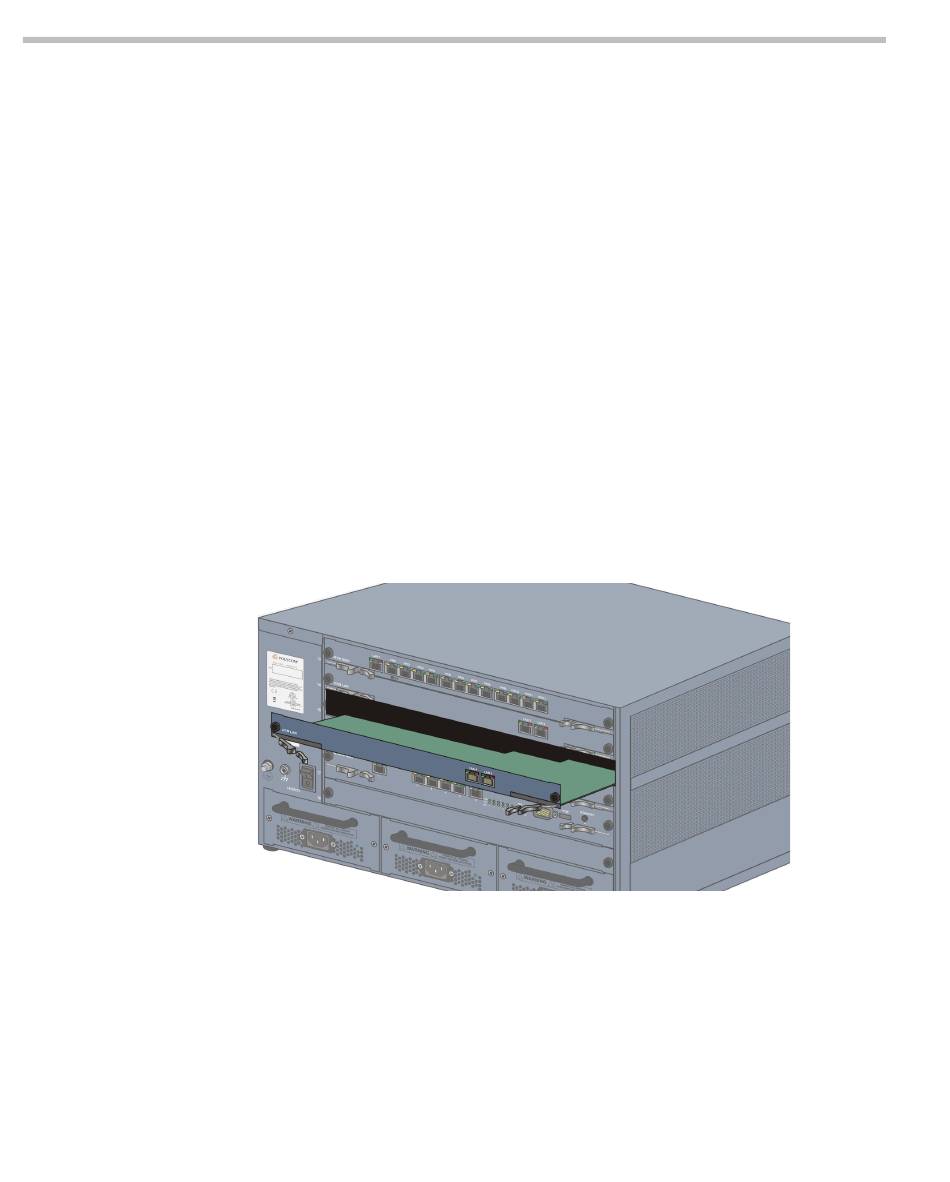

Retirez la carte RTM LAN par le panneau arrière en la faisant glisser
avec précaution.
6
Sur la carte à installer, mettez les leviers d'éjection en position
ouverte.
7
Insérez la nouvelle carte RTM LAN.
8
Poussez-la fermement contre le panneau arrière afin d'assurer sa
bonne mise en place dans les slots prévus à cet effet.
