Chapitre 1– Description du matériel
RTM RNIS
1-32
Tableau 1-6
Panneau arrière du boîtier RMX 4000 – Description des
composants RTM -IP 4000 (Suite)
Elément
Bouton de veille
La carte RTM RNIS se connecte directement à une carte MPM+/MPMx.
Elle achemine les données entre les cartes MPM+/MPMx et les
composants du système, convertit les données RNIS T1/E1 en paquets IP
et fournit la connectivité aux réseaux RNIS externes.
La carte RTM RNIS est installée sur le panneau arrière des interfaces RMX
entre le boîtier du RMX et le commutateur RNIS/RTC. Vous pouvez
installer deux cartes RTM RNIS sur un RMX 4000
Une carte RTM RNIS doit se connecter directement à une carte MPM+/
MPMx :
•
Sur un RMX doté d'une seule carte MPM+/MPMx, la carte RTM
RNIS doit être installée sur le slot du panneau arrière au même
niveau que la carte MPM+/MPMx
•
Sur un RMX doté de deux cartes MPM+/MPMx, la carte RTM RNIS
peut être installée sur l'un des slots du panneau arrière. Il est possible
d'installer jusqu'à 14 câbles PRI E1 ou 18 câbles PRI T1 avec deux
cartes MPM+/MPMx et des cartes RTM RNIS
Chaque carte RTM RNIS inclut les connexions suivantes :
•
1 port LAN
•
7 lignes PRI E1 ou 9 lignes PRI T1 qui peuvent être branchées dans
une des 12 connexions comme illustré dans la Figure 1-12
LAN et
VOYANTS
Voyant H/S (Hot-swap

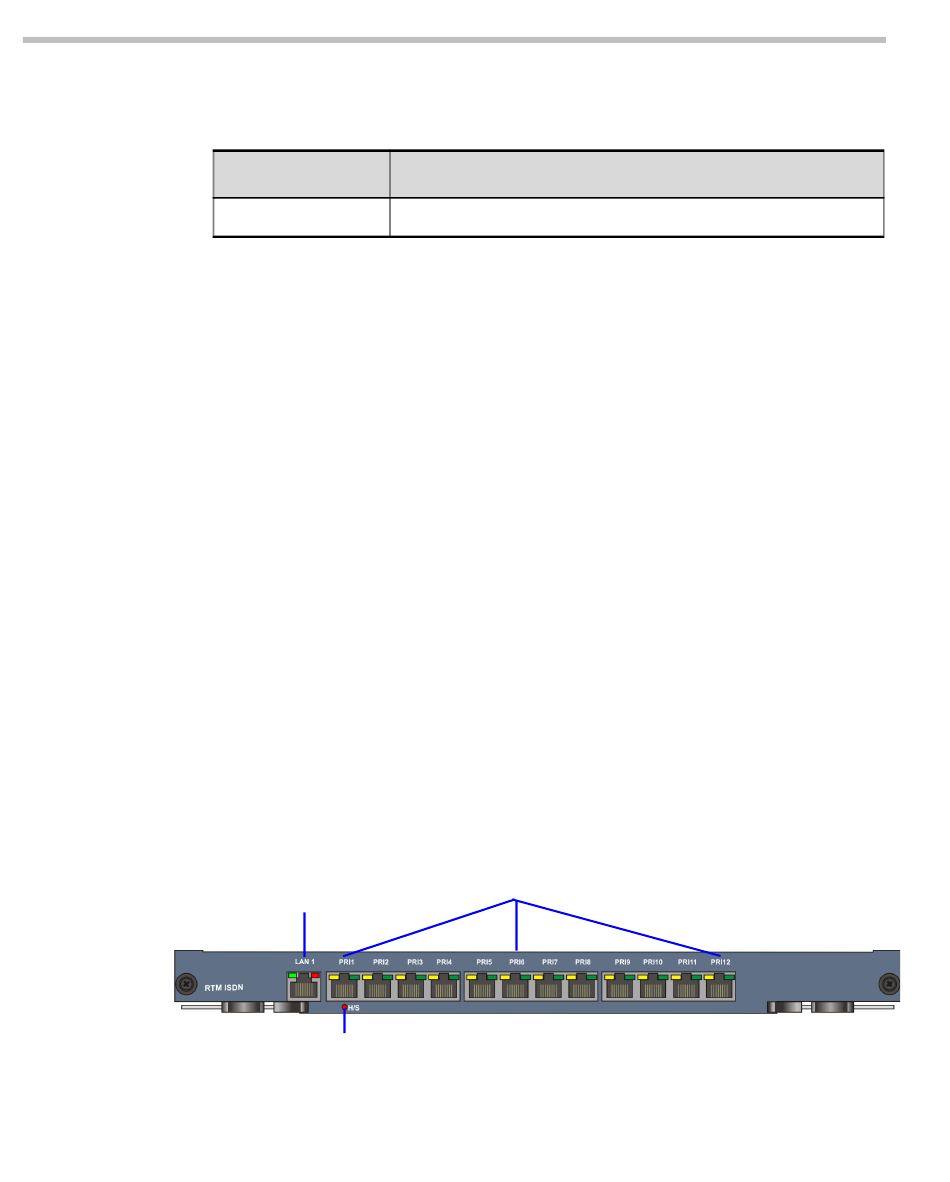

Figure 1-12
Agencement du panneau arrière RTM RNIS du boîtier RMX 4000
Description
Commute entre l'activation et la mise en veille de l'UC.
Connexions E1/T1
