Branchement des câbles sur le boîtier RMX 4000
Pour brancher les câbles (systèmes CA et CC) :
•
RTM-IP 4000 :
— Branchez le câble de gestion de réseau sur le LAN 2.
— Branchez le câble de signalisation sur le LAN 3.
— Branchez le câble de gestion de châssis sur le LAN 6.
•
Pour chaque installation d'un module RTM LAN – Branchez le câble
LAN sur le LAN 2.
•
Pour chaque installation d'une carte RTM RNIS :
— Branchez les câbles E1/T1 sur leurs ports PRI.
— Branchez le câble LAN sur le LAN 1.
Connexions LAN sur RTM LAN
Réseau de
signalisation
Réseau de
gestion
Interrupteur
marche/
arrêt

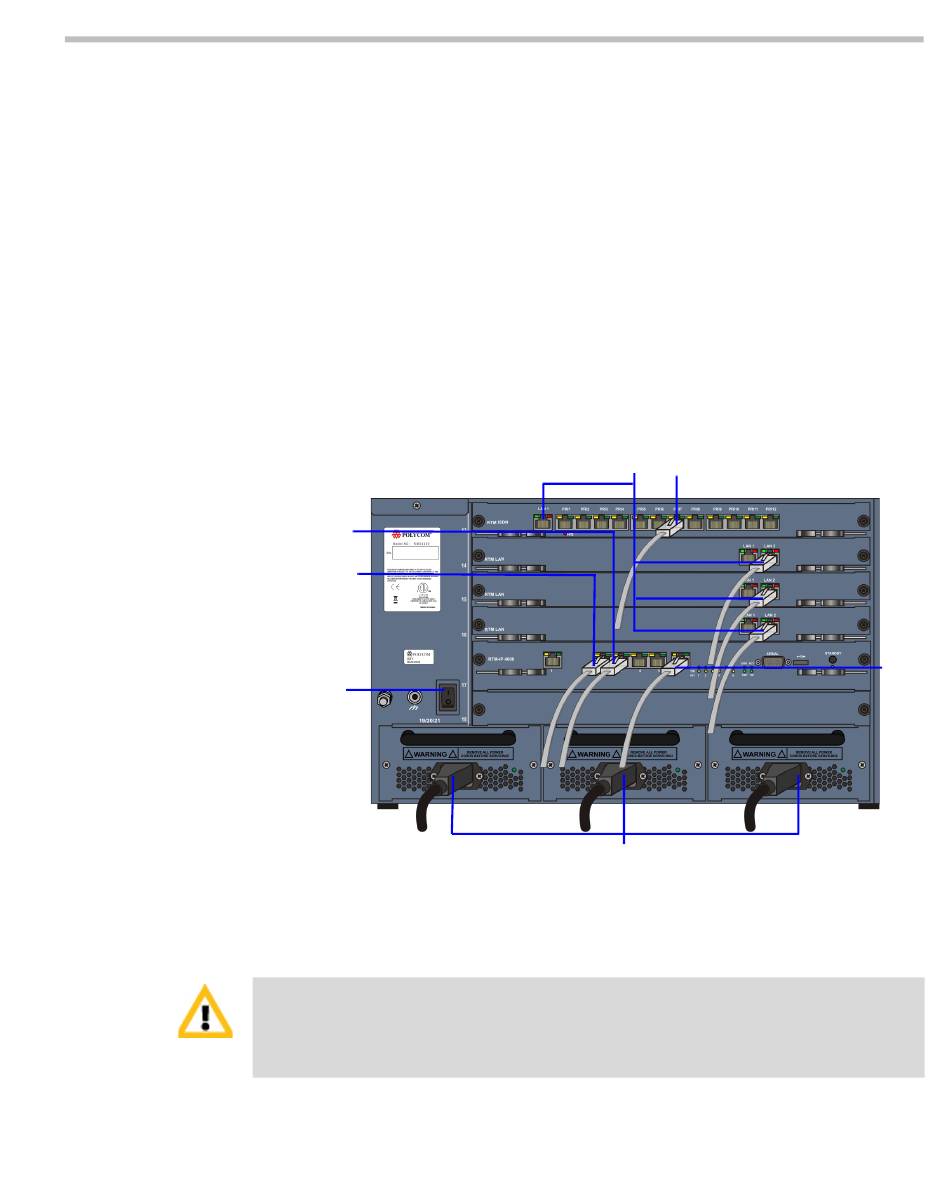

Figure 1-6
Vue du panneau arrière du boîtier RMX 4000 avec alimentation CA
et câbles de communication
•
Les ports LAN 4, LAN 5 et série sont réservés au dépannage et ne doivent
pas être utilisés dans d'autres circonstances.
•
Ne pas retirer les capuchons de protection en plastique sur les ports LAN 1,
LAN 4 et LAN 5.
Polycom RMX 4000 Hardware Guide
Connexion E1/T1 sur RTM RNIS
Câbles d'alimentation
Gestion
du
châssis
1-23
