Connecteur anti-
statique
Connecteur terre
Disjoncteur –
position ON
RTN

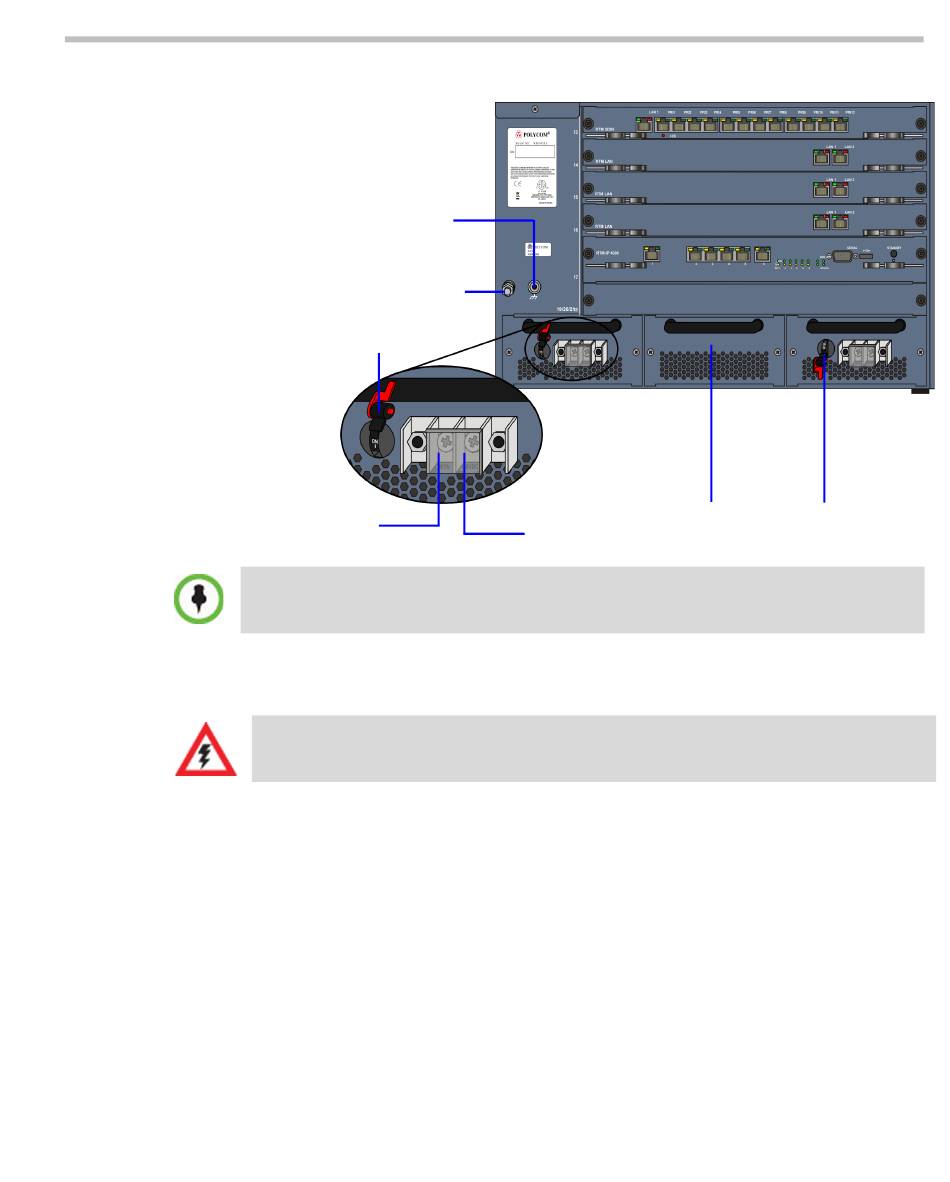

Le slot/module PRM du milieu est équipé d'un panneau vide et le slot n'est pas
utilisable sur un système fonctionnant sous tension CC.
5
Connectez le fil vert ou vert-jaune sur le boulon « terre » M6x15 du
système.
L'intensité du conducteur de protection par mise à la terre doit être au minimum
de 10 AWG.
Si le boîtier est monté en rack, la prise de terre sur le MCU doit être
connectée au rack avec un conducteur simple et fixée correctement
pour éviter qu'elle ne se débranche.
En cas d'utilisation de conducteurs nus, il faut les recouvrir d'un
composé antioxydant approprié avant d'effectuer les connexions
pincées. Les connecteurs étamés, soudés ou argentés ne doivent pas
être préparés de cette manière.
6
Remettez les capuchons en plastique transparent sur le bloc terminal.
7
Activez le disjoncteur sur chacun des modules PRM CC.
Polycom RMX 4000 Hardware Guide
Panneau
-48 V IN
vide
Disjoncteur – position
OFF
