Chapitre 1– Description du matériel
1-26

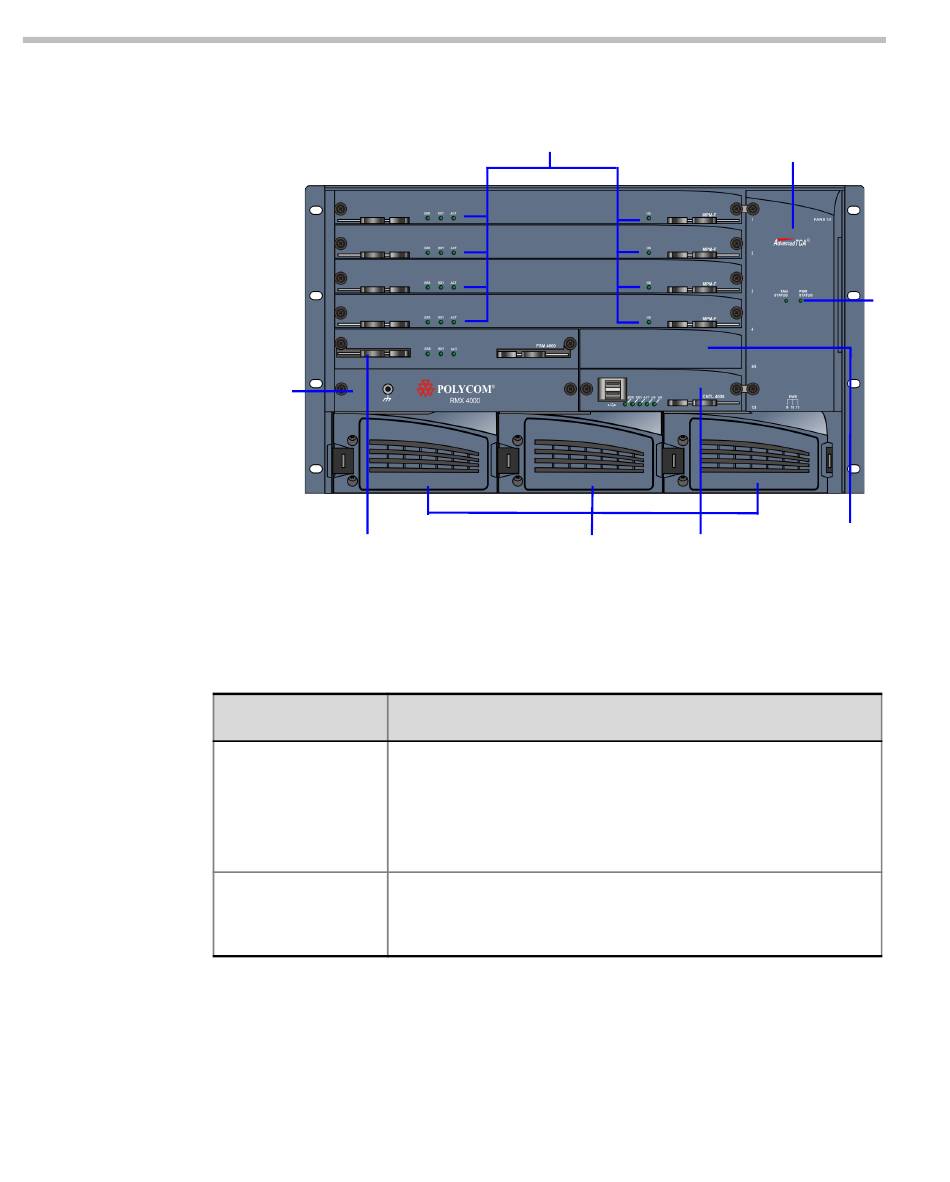

Figure 1-8 illustre le panneau frontal du bloc CC d'un boîtier RMX 4000.
Panneau
du logo et
connecteur
anti-
statique
Module de commutation
usine (FSM 4000)
Figure 1-8
Vue frontale CC du boîtier RMX 4000
Tableau 1-5
Description des composants du boîtier Polycom RMX 4000
Composant
Module CNTL
4000 (UC)
Module de
commutation
usine (FSM 4000)
Cartes et voyants MPM+/MPMx
Panneaux vides
Description
Le module CTNL 4000 contrôle et gère le boîtier
RMX 4000. Il est équipé d'un processeur ComExpress
Pentium-M 1.4 GHz, d'un disque dur, d'une carte
Compact Flash et d'une RAM DDR.
Il utilise le système d'exploitation Linux.
Le module de commutation usine s'occupe du traitement
des données sur le boîtier RMX 4000. Cette carte est
gérée par le module RTM-IP 4000.
Tiroir de ventilation
UC facultative
Unité de contrôle
(CNTL 4000) & voyants
Voyants
d'état du
ventilateur
et de
l'alimen-
tation
(Futur)
