Composants du boîtier RMX 4000
Panneau frontal du RMX 4000
Module de
commutation
usine (FSM
4000)
Panneau du logo
et connecteur
anti-statique
Les composants du boîtier RMX 4000 sont répartis entre le panneau
frontal et le panneau arrière de la MCU, comme indiqué dans Le
tableau 1-5, "Description des composants du boîtier Polycom RMX 4000".
Pour plus d'informations, reportez-vous aux descriptions accompagnant
les figures "Panneau frontal du RMX 4000" à la page
du boîtier RMX 4000" à la page 1-29.
Le panneau frontal permet d'accéder au module CNTL 4000 principal du
RMX 4000, , au module de commutation usine (FSM 4000), aux modules
MPM+/MPMx, aux tiroirs d'alimentation électrique, aux voyants d'état et

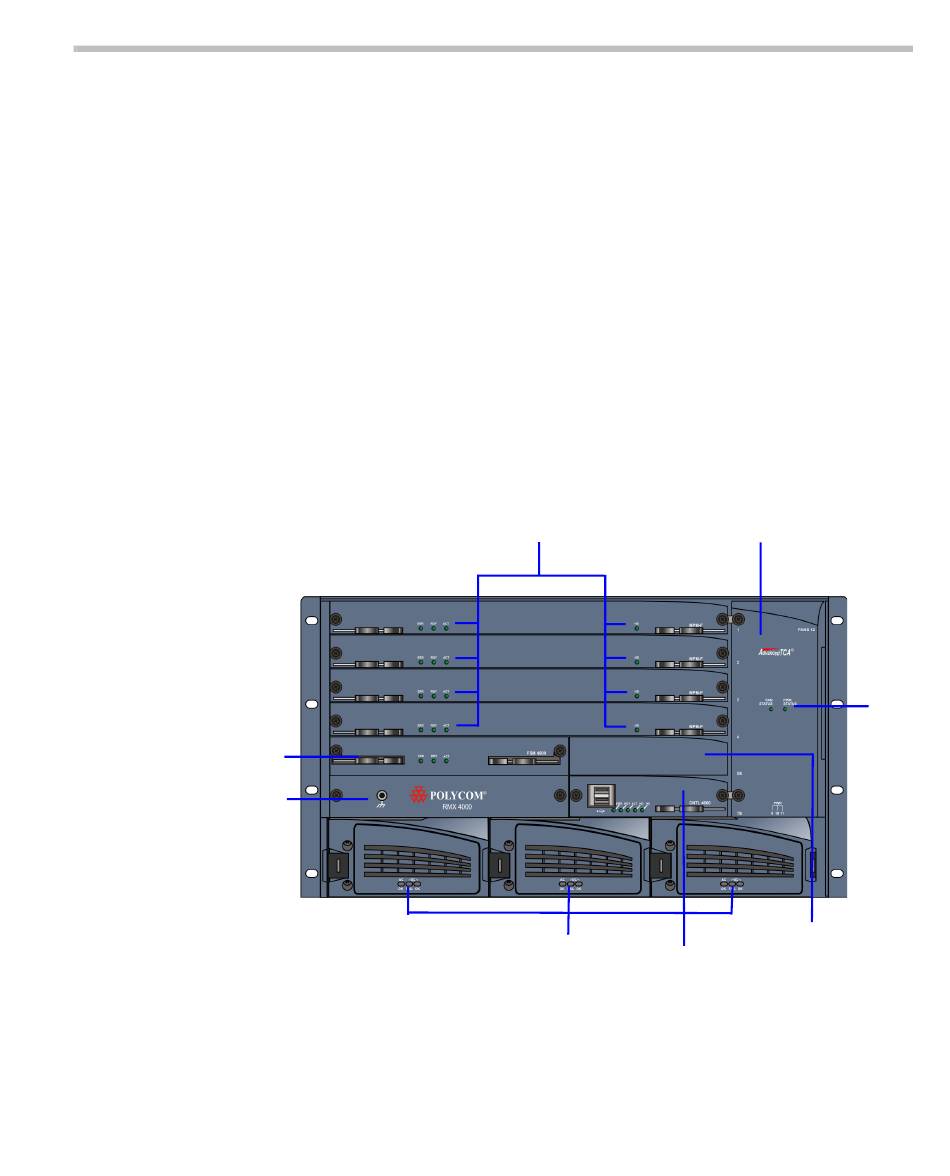

au tiroir de ventilation. La Figure 1-7 montre le panneau frontal du boîtier
RMX 4000 équipé de modules d'alimentation CA.
Cartes et voyants MPM+/MPMx
Figure 1-7
Vue frontale CA du boîtier RMX 4000
Tiroirs d'alimentation
électrique et voyants
d'état
Polycom RMX 4000 Hardware Guide
1-25
et "Panneau arrière
Tiroir de ventilation
UC facultative
(Futur)
Unité de
contrôle (CNTL
4000) &
Voyants
d'état du
ventilateur et
de
l'alimentation
1-25
