Chapitre 1– Description du matériel
RTM-IP 4000
1-30
Interrupteur
Modules
circuit
d'alimentation
sur rail (PRM)

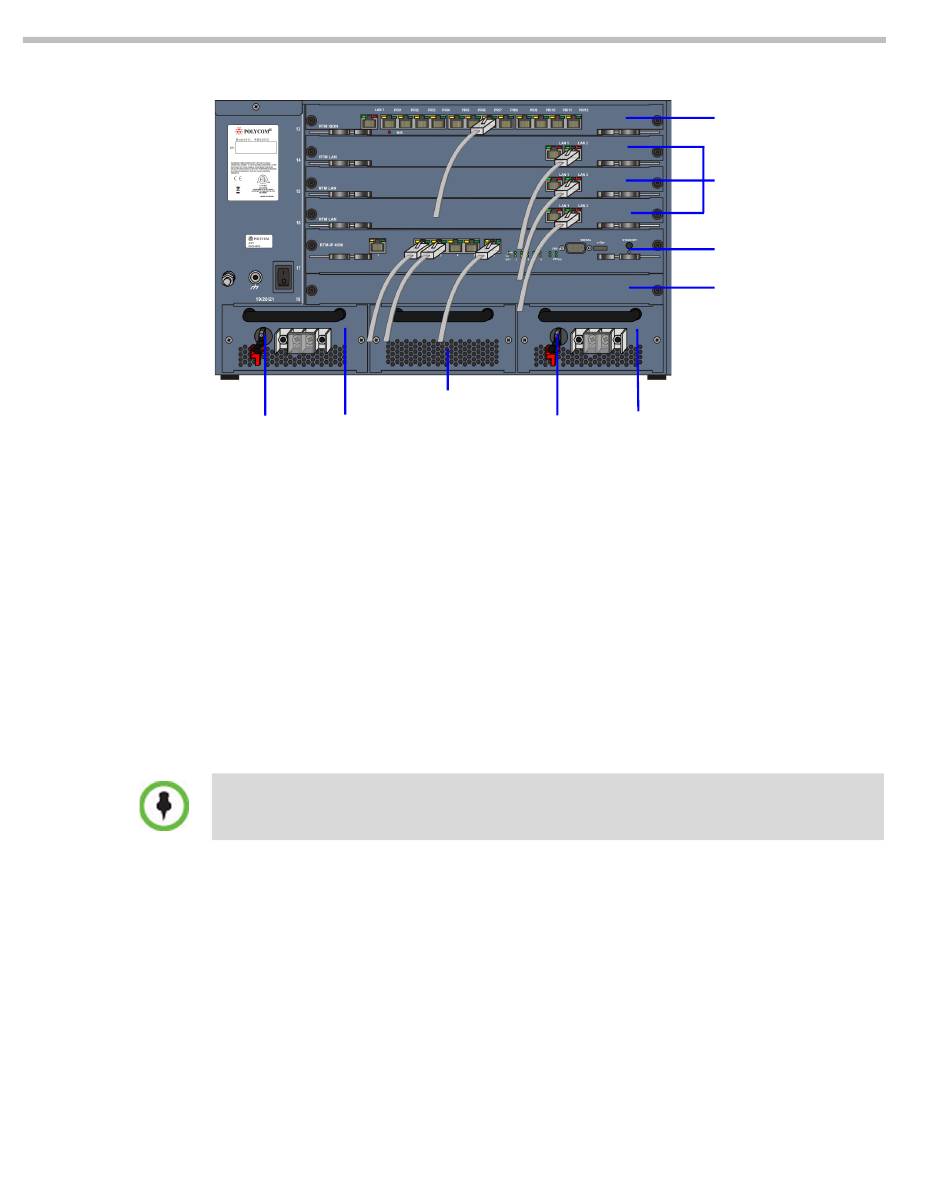

Figure 1-10
Vue arrière CC du boîtier RMX 4000
Une carte RTM-IP 4000 seule permet la gestion du système d'après la
norme ATCA. Elle se connecte au panneau arrière. Elle assure le contrôle
et la surveillance, par le biais du gestionnaire de châssis, des ventilateurs
du système et régule les boîtiers d'alimentation CA. Cette carte contient
un interrupteur Ethernet qui s'occupe de la gestion du réseau du système,
du routage des données entre les cartes et les composants, tout en
assurant la connectivité avec les réseaux IP externes.
Sur le RMX 4000, pour la mise à niveau de MPM/MPM+ à MPMx, il faut utiliser
des câbles ferrite pour toutes les connexions sur le RTM-IP 4000.
Les connexions de carte RTM-IP 4000 comprennent :
•
6 ports LAN
•
1 port série (utilisable à l'avenir)
•
1 port USB
Panneau vide
Interrupteur
circuit
Carte RTM RNIS
Cartes RTM LAN
Carte RTM-IP 4000
Panneau vide – SO
Modules
d'alimentation
sur rail (PRM)
