Chapitre 1– Description du matériel
1-16
Mise en place du boîtier RMX 4000 en rack de 23"
1
Pour monter le boîtier RMX 4000 sur un rack de 23", il faut tout
d'abord retirer les poignées du MCU, puis les supports de 19",
comme illustré dans la Figure 1-4.

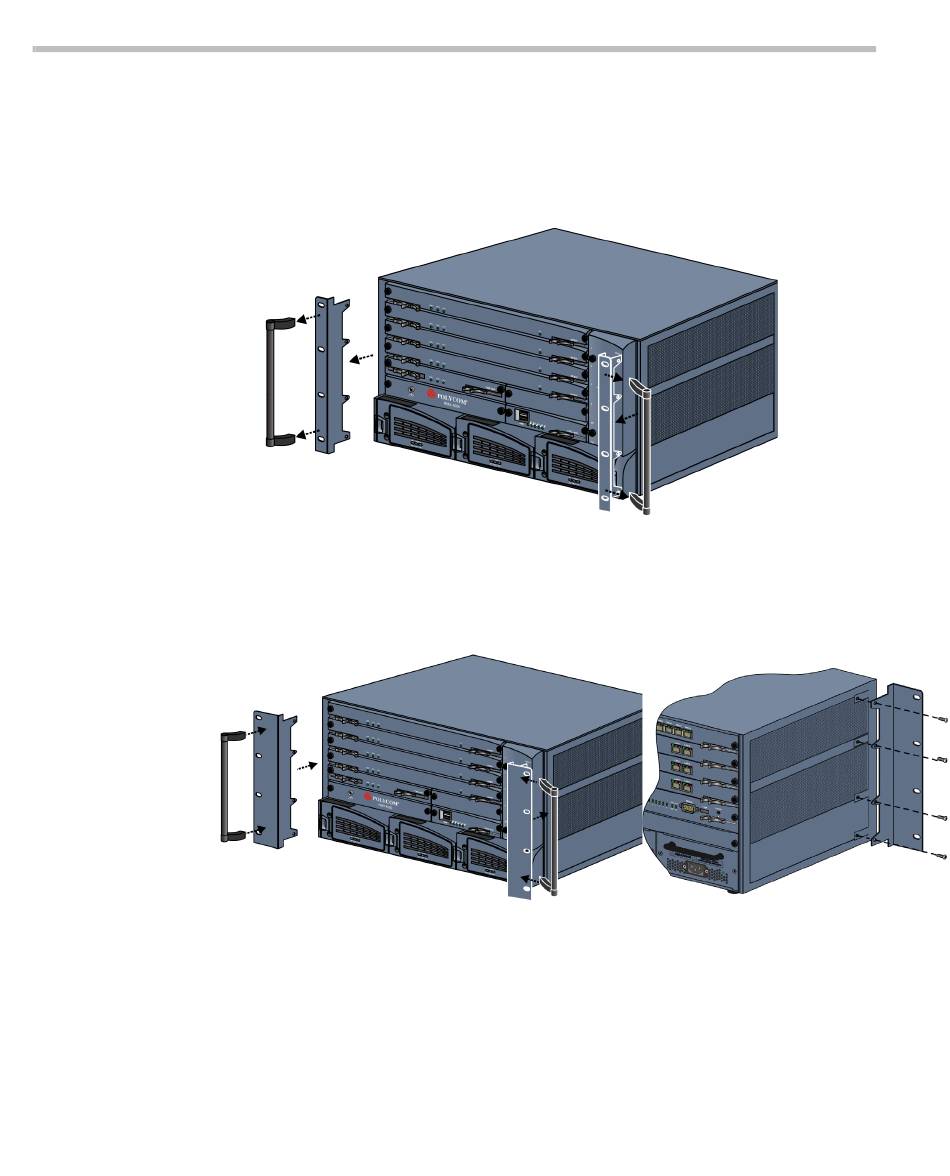

Figure 1-4
Retrait et fixation des supports 19" et 23"
2
Après les avoir enlevés, fixez les supports 23" fournis dans le kit
d'accessoires d'installation en rack et réinstallez les poignées sur les
supports 23" comme illustré dans la Figure 1-5.
Figure 1-5
Installation des poignées et des supports et détail de la vue arrière
de la fixation du support 23"
3
Montez le RMX au-dessus des supports pour rack à l'aide des
lamelles ou mettez-le sur un châssis de montage en rack à glissières.
4
Fixez le RMX sur le rack en vissant les 8 vis dans les orifices prévus à
l'avant du boîtier, comme illustré dans la Figure 1-3.
