LAN 1 – Connexion
LAN 2 –
modem
Réseau de
gestion
LAN 3 –
Réseau de
signalisation

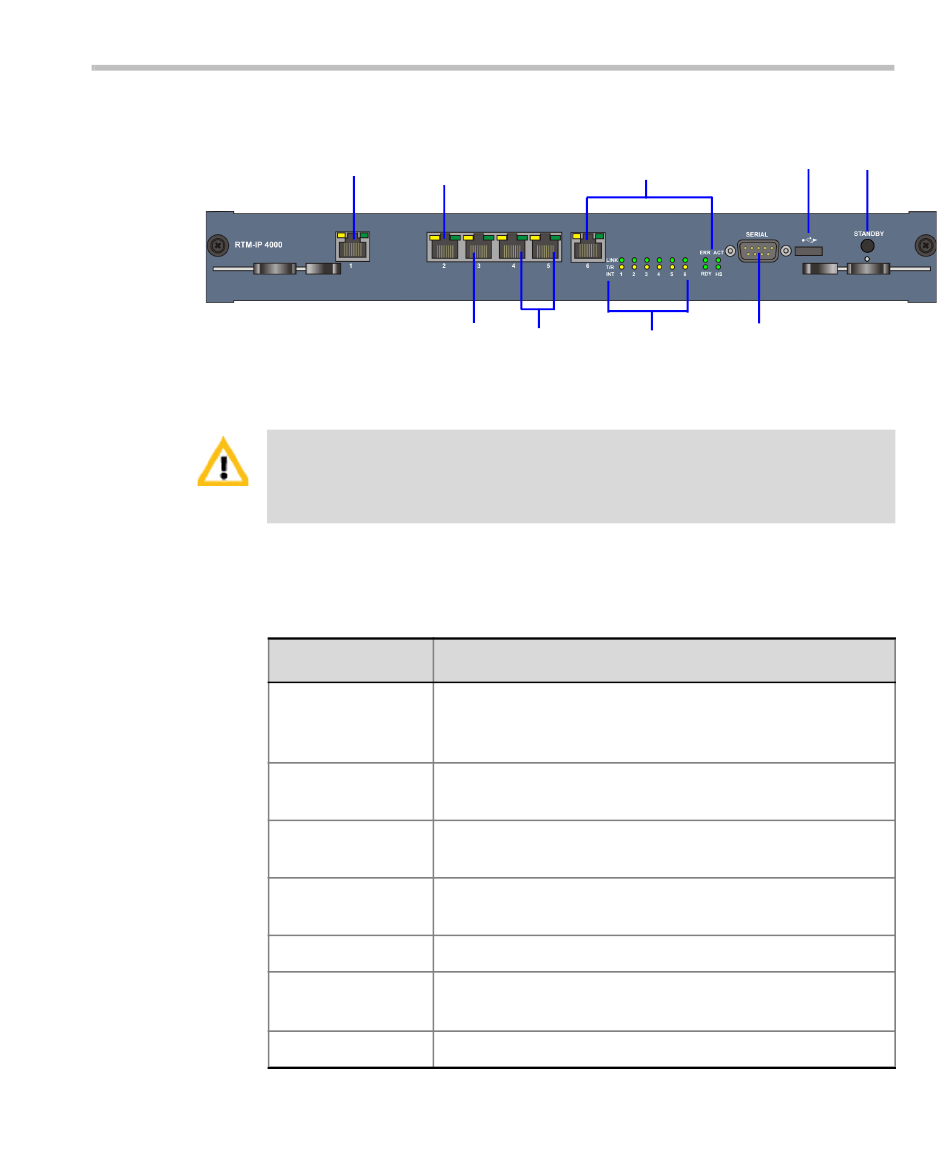

Figure 1-11
RMX 4000 Agencement du panneau arrière RTM-IP
•
Les ports LAN 4, LAN 5 et série sont réservés au dépannage et ne doivent
pas être utilisés dans d'autres circonstances.
•
Ne pas retirer les capuchons de protection en plastique sur les ports LAN 1,
LAN 4 et LAN 5.
Le panneau arrière du boîtier RMX 4000 comporte les éléments suivants :
Tableau 1-6
Panneau arrière du boîtier RMX 4000 – Description des
composants RTM -IP 4000
Elément
LAN 1
LAN 2 (CNTL
4000/UC 1)
LAN 3 (CNTL
4000/UC 1)
LAN 4-5 (CNTL
4000/UC 2)
LAN 6
Série
USB
LAN 6 – ShMG (gestionnaire de
châssis) 10/100 Mo et voyants
LAN 4-5 –
Voyants internes
Vide
de connexion
Description
Connexion modem.
Remarque : Le port LAN 1 est protégé par un capuchon
en plastique qui ne doit pas être retiré.
Réseau de gestion/connexion du client Web.
Réseau de signalisation, pour connexions Gatekeeper,
Proxy ou Terminal.
Vide.
Branchement du gestionnaire de châssis.
Connexion de gestionnaire de châssis à 10/100 ShMG.
Pour le dépannage uniquement.
Connexion de clé USB – TBD.
Polycom RMX 4000 Hardware Guide
Port
USB
Port série
LAN
Bouton et voyant
de veille
1-31
