Indication de fonctionnement et de panne
Il existe 4 possibilités d'indiquer l'état de fonctionne-
ment ou les défauts :
• par les écrans des appareils de chauffage ;
• via le système de signalement à distance ;
• par les LED du module ICM ;
• via l'écran du système de contrôle FW200.
5.1
Indication de fonctionnement et de
panne via l'écran des chaudières
Les écrans des chaudières peuvent afficher le fonction-
nement et les pannes de chaque chaudière. D'autres
informations au sujet de l'indication de fonctionnement
et de panne des chaudières sont disponibles dans la
documentation spécifique des chaudières.
5.2
Indication des pannes via le système
de signalement à distance
Par exemple, un indicateur de défaut peut être branché
sur le contact de défaut contact sec (
page 32). L'état du système de signalement des pannes
à distance est également indiqué via une LED sur le ICM
(
tabl. 9, page 35).
5.3
Indication de fonctionnement et de
panne via les LED
On distingue 3 états différents de l'ensemble de
l'installation :
LED
Éteinte
n°
Fonction
Diagnostic
1
Tension de
Panne : aucune ten-
réseau
sion de secteur.
K
2
Pompe de
Fonctionnement :
chauffage
circulateur arrêté
I
Tabl. 9
Indication de fonctionnement et de panne sur le module ICM
chapitre 3.2.3,
Allumée
Remède
Diagnostic
Contrôler l'alimen-
Fonctionnement :
tation électrique.
fonctionnement
normal.
Remplacer le
module ICM.
Fonctionnement :
circulateur en fonc-
tionnement.
Panne : le circula-
teur ne fonctionne
pas, bien que la
LED soit allumée,
car le fusible de la
sortie du circulateur
est défectueux.
Indication de fonctionnement et de panne | 35
• Configuration (lors de la première mise en service ou
après une réinitialisation);
• Fonctionnement normale;
• Défaut.
Selon l'état de l'ensemble de l'installation, les LED du
module ICM (
fig. 9, page 35) donnent des indications
sur l'état de fonctionnement ou de panne de chaque
composant et permettent d'effectuer un diagnostic de
panne ciblé (
tabl. 9, page 35).
2
4
1
3

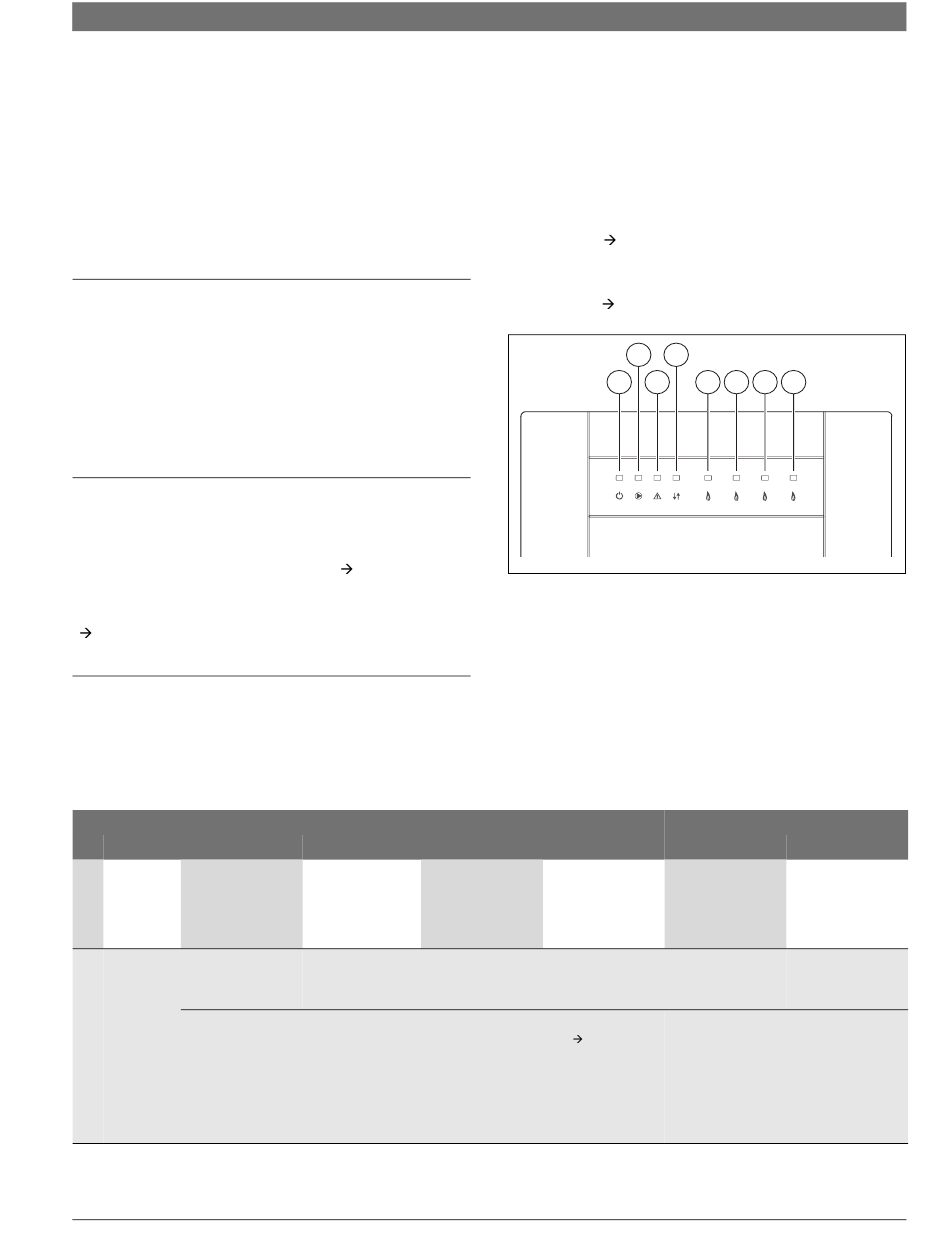

Fig. 9
Indication de fonctionnement et de panne via les
LED
K
1
Tension de réseau (vert)
I
2
Pompe de chauffage (circuit secondaire) (vert)
3
H
Contact pour signalement des pannes à distance
120 VCA (rouge)
4
J
Communication entre ICMs (vert)
G
5
Chaudière 1 (vert)
G
6
Chaudière 2 (vert)
G
7
Chaudière 3 (vert)
G
8
Chaudière 4 (vert)
Clignote
Remède
Diagnostic
–
–
Remplacer le fusi-
ble (
chapitre 5.5,
page 38).
5 6 7 8
7 746 800 090-10.1O
Remède
6 720 643 835 (2011/06)
