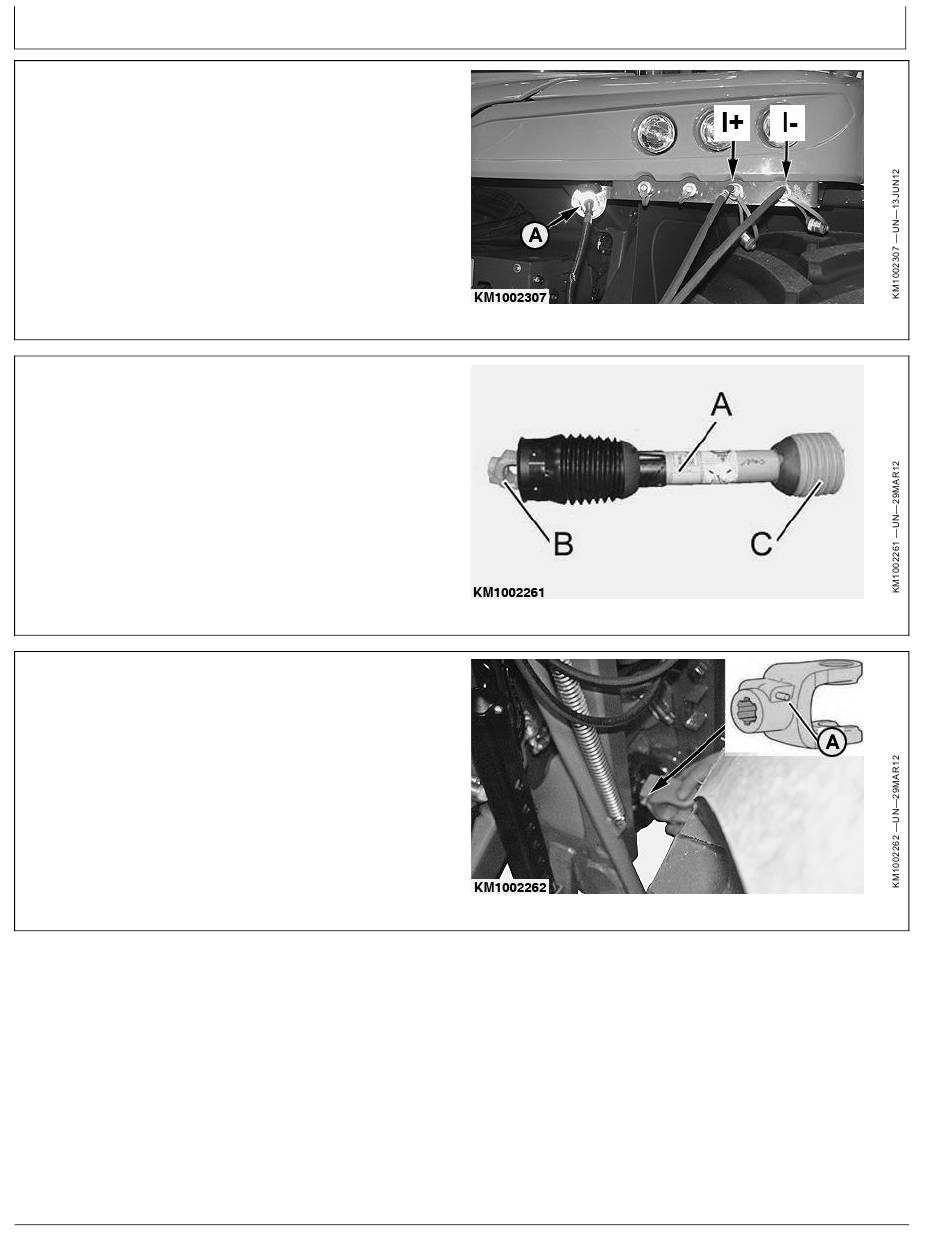

Raccordement des flexibles hydrauliques et
du faisceau
Les raccords hydrauliques se trouvant sur la
récolteuse-hacheuse sont numérotés. Brancher
les flexibles hydrauliques numérotés de l'unité de
récolte rotative sur les raccords correspondants de la
récolteuse-hacheuse.
Raccorder le faisceau (A) à la prise électrique sur la
récolteuse-hacheuse.
A—Faisceau
Arbre de transmission
A—Arbre de transmission
B—Extrémité côté unité de
récolte
Connexion de l'arbre de transmission
1. Enfoncer l'ergot coulissant (A) et glisser le joint sur
l'arbre cannelé du ramasseur jusqu'à ce que l'ergot
coulissant (A) s'enclenche dans la gorge circulaire.
A—Ergot coulissant
Fixation à une ensileuse FENDT
C—Extrémité côté alimentation
de l'ensileuse
23-3
Suite, voir page suivante
KM00321,0000185 -28-13JUN12-1/1
KM00321,000012C -28-29MAR12-1/1
KM00321,0000129 -28-29MAR12-1/3
