Démontage du limiteur de couple
S'il n'est pas possible de tourner le limiteur de couple à
la main comme décrit sous Relâchement de la pression
au niveau des limiteurs de couple de l'entraînement
principal, démonter et nettoyer le limiteur de couple pour
qu'il fonctionne correctement. Procéder de la manière
suivante:
1. Retirer les limiteurs de couple de l'unité de récolte
rotative. Voir Dépose du limiteur de couple dans cette
section.
2. Serrer les écrous (A). La pression sur les plaques de
friction est ainsi éliminée.
3. Commencer par retirer le collier de serrage (I) du
carter (B).
4. Déposer ensuite toutes les pièces du limiteur de
couple du boîtier (B).
5. Nettoyer toutes les pièces, surtout les disques de
friction (C) et (E). Remplacer les pièces usées.
6. Remonter toutes les pièces.
7. Reposer le collier de serrage (I) comme indiqué
ci-après sous Couple de serrage.
8. Dévisser les écrous (A) jusqu'au bout de leur filetage.
9. Remonter le limiteur de couple sur l'unité de récolte
rotative.
Couple de serrage:
IMPORTANT: Le couple prescrit de 1150 Nm (848,2
lb-ft) pour le modèle 390
(657 lb-ft) pour tous les autres modèles
ne doit pas être dépassé.
Le couple est réglé en positionnant le profil (F) du collier
de serrage (I) vers l'extérieur. Selon le modèle d'unité
de récolte rotative, les languettes du collier de serrage
(I) doivent être engagées dans les encoches intérieures
(H) ou extérieures (G).
Unité de récolte rotative 390
Engager les languettes du collier de serrage (I) dans les
encoches intérieures (H) du boîtier (B).
Unités de récolte rotatives 345
Engager les languettes du collier de serrage (I) dans les
encoches extérieures (G) du boîtier (B).
Entretien
plus
et de 900 Nm
plus
:
plus plus plus
, 360 et 375 :
55-5

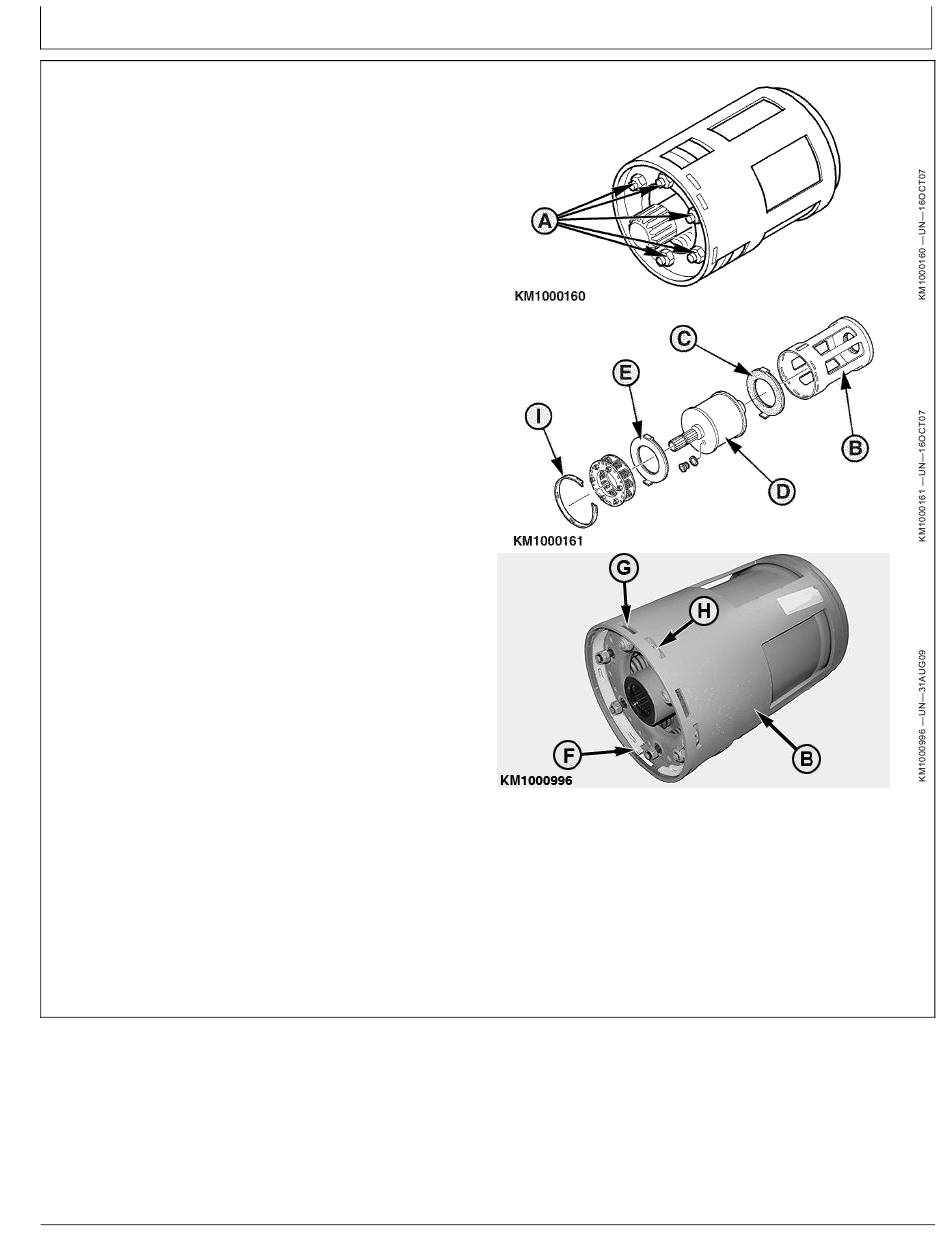

A—Écrou
B—Boîtier
C—Disque de friction
D—Réservoir du liquide de
refroidissement - 1,3 l
(0,34 US gal)
— 0,65 l (0,17 US gal) d'eau
— 0,65 l (0,17 US gal) de
mélange antigel
E—Disque de friction
F— Profil
G—Encoche extérieure
H—Encoche intérieure
I— Collier de serrage
KM00321,000019F -28-10AUG12-1/1
