Unités de récolte rotatives avec boîte de
vitesses à rapports multiples et raccord
rapide

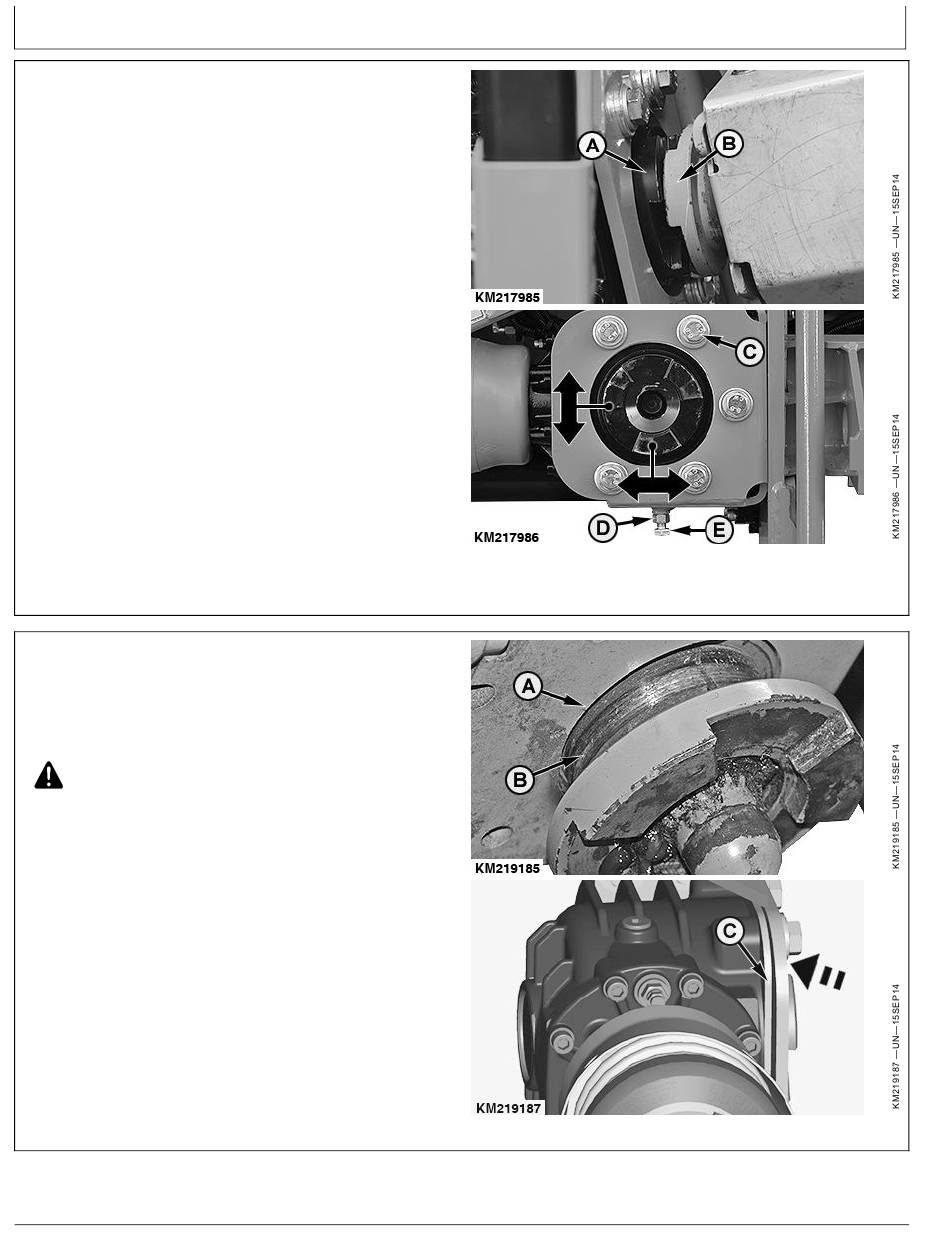

Réglage du raccord rapide (uniquement pour
l'utilisation initiale)
1. S'assurer que la griffe de fixation (A) sur l'unité de
récolte rotative et la griffe de fixation (B) sur l'ensileuse
sont alignées.
2. Le cas échéant, régler la griffe de fixation (A) sur
l'unité de récolte rotative.
•
Desserrer les vis (C).
•
Desserrer l'écrou de blocage (D) et régler la griffe de
fixation (A) avec une vis sans tête (E).
•
Resserrer l'écrou de blocage (D).
•
Serrer les vis (C) au couple prescrit.
Valeur prescrite
Vis (C) sur le raccord
rapide—Couple de
serrage..................................................................... 240 N·m (177 lb.-ft.)
A—Griffe de fixation sur l'unité
de récolte rotative
B—Griffe de fixation sur
l'ensileuse
C—Vis
Réglage du raccord rapide dans le sens axial
IMPORTANT: S'assurer que la rainure (B) sur la
griffe de fixation de l'ensileuse tourne sans
entrave et ne touche pas le carter (A).
ATTENTION: Risque d'incendie - un réglage
incorrect peut entraîner des étincelles en
suspension dans l'air!
Le cas échéant, poser la plaque-entretoise (C) avant de
monter le support (voir flèche).
A—Carter
B—Gorge
Fixation à une ensileuse CLAAS
D—Écrou de blocage
E—Vis sans tête
C—Plaque-entretoise
20-13
Suite, voir page suivante
KM00321,0000548 -28-21JUN16-1/3
KM00321,0000548 -28-21JUN16-2/3
