Réglage Des Diviseurs - Kemper 345plus Livret D'entretien

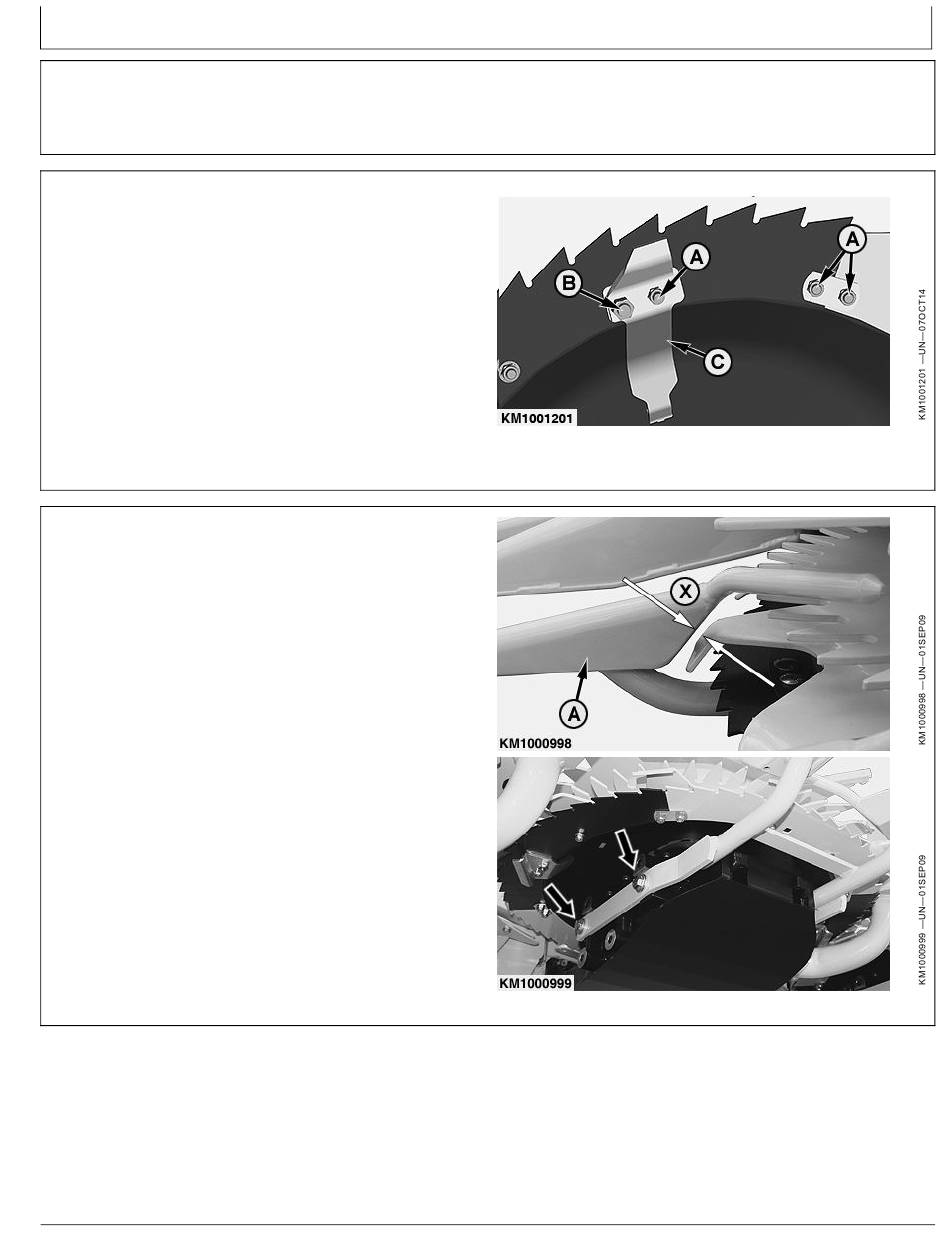

NOTE: Monter les nettoyeurs (C) et (E) de manière
à ce que leur bord tranchant soit orienté
dans le sens de coupe.
IMPORTANT: Toujours utiliser la plaque de
renforcement (C) lors du montage des
nettoyeurs.
Serrer toutes les vis de fixation des segments de lame et
des nettoyeurs selon le couple prescrit.
Valeur prescrite
Vis (M8)—Couple..........................................................................28 N·m
Vis (M10)—Couple........................................................................51 N·m
A—Vis (M8)
B—Vis (M10)
Réglage des diviseurs
Afin d'éviter tout risque de bourrage et de pertes de
récolte, les diviseurs (A) doivent être correctement réglés.
Contrôler que la distance (X) est comprise entre 1 et 7
mm (0.04 à 0.27 in).
La distance prescrite (X) peut être réglé à l'aide de deux
trous oblongs (voir flèches).
Valeur prescrite
Diviseurs et
tambours—Distance
entre les deux............................................................................ 1 à 7 mm
A—Diviseur de récolte
Entretien
20.65 lb-ft
37.62 lb-ft
C—Plaque de renfort
0.04 à 0.27 in
X—1 à 7 mm (0.04 à 0.27 in)
55-7
KM00321,000035F -28-09DEC14-2/3
KM00321,000035F -28-09DEC14-3/3
KM00321,000022A -28-01SEP09-1/1
