Raccordement de l'entraînement
(récolteuse-hacheuse type 492)

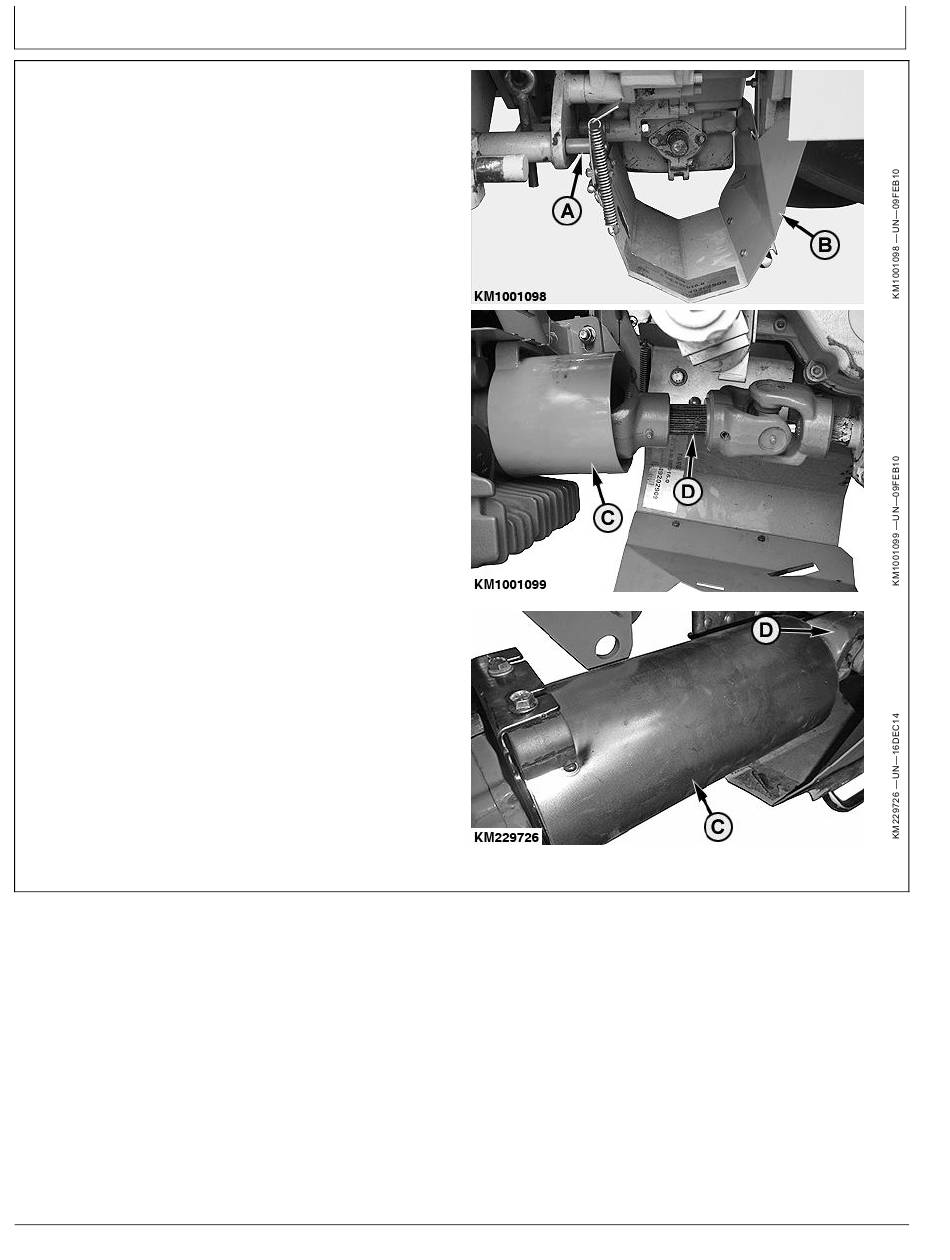

1. Monter les bagues d'écartement (A).
2. Prolonger la protection existante en fixant la plaque (B).
3. Monter le couvercle de protection (C).
4. Raccorder l'arbre de transmission à cardan (D).
IMPORTANT: Immobiliser l'arbre de transmission
à cardan (D) des deux côtés avec les
vis de blocage.
S'assurer que l'arbre de transmission
ne peut plus bouger.
A—Bagues d'écartement
B—Plaque
Fixation à une ensileuse CLAAS
C—Cache de protection
D—Arbre de transmission à
cardan
20-15
plus
Unités de récolte rotatives 360
Unités de récolte rotatives 345
plus
plus
, 375
et 390
plus
KM00321,0000362 -28-16DEC14-1/1
