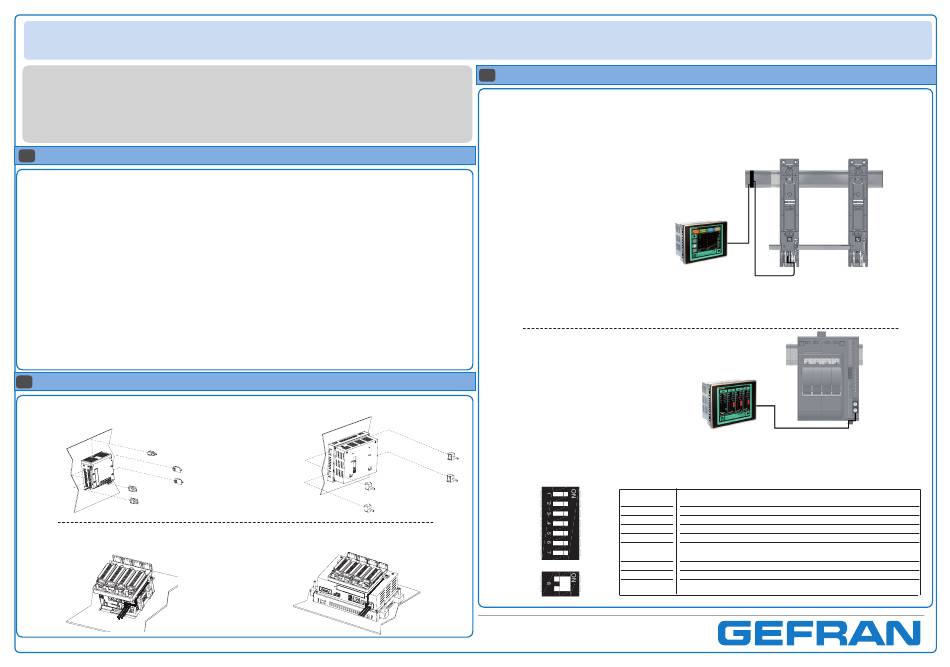

Guide d'utilisation rapide du Programmeur GF_PROMER
AVERTISSEMENTS PRELIMINAIRES
Avant d'installer et d'utiliser les programmeurs, il est conseillé de lire les avertissements suivants.
Ceci permettra d'accélérer la mise en service et d'éviter des problèmes qui pourraient être erronément
considérés comme des dysfonctionnements ou des limitations du régulateur.
1 L'emballage contient
- Accessoires GF_Promer Model 3.5":
• 4 blocs munis de vis de fixation sur panneau
• 1 connecteur d'alimentation GF_PROMER
• 1 stylet à utiliser avec l'écran tactile
• 1 filtre de ferrite pour le câble d'alimentation
- Accessoires GF_Promer Model 5.7":
• 5 blocs munis de vis de fixation sur panneau
• 1 connecteur d'alimentation GF_PROMER
• 1 stylet à utiliser avec l'écran tactile
- CD-Rom contenant la documentation et les manuels utilisateur
- Notices: Italien (IT),
Français (FR),
- Câble de connexion RS485, longueur 5 m
- L-BUS4 sur face arrière d'expansion avec vis de fixation (présent uniquement si le modèle comporte
l'option entrées d'habilitation/sorties d'événement)
Procédure d'installation de GF_PROMER
2
Fixation au panneau à l'aide des blocs dotés de vis, livrés de série avec le produit
GF_PROMER 3.5"
Raccordement des alimentations
GF_PROMER 3.5"
Anglais (EN), Allemand (DE),
Espagnol (ES), Portugais (PT)
GF_PROMER 5.7"
GF_PROMER 5.7"
3 Raccordements de GFX, GFX4, GFXTERMO4 ou GFX4-IR
Pour le raccordement des modules GFX, GFX4, GFXTERMO4 ou GFX4-IR, se reporter aux documents
correspondants "MODES D'EMPLOI ET AVERTISSEMENTS"
3
Raccordement série avec GFX
Il est possible de raccorder jusqu'à un maximum de quatre modules avec interface modbus mod.
Maître, avec ou sans esclave ; pour faciliter la connexion, il est possible d'utiliser l'adaptateur D-SUB 9
pôles / RJ11 (code 5510020 Non inclus),
avec la fixation sur barre DIN
Régler le sélecteur rotatif (présent sur le maître) sur la position 1(10) ; si présents, régler les esclaves
successifs sur 1 (11), 2 (12), 3 (13)
Raccordement série avec GFX4 ou GFXTERMO4 ou GFX4-IR
pour le raccordement, utiliser le câble livré de série avec le produit
Régler le sélecteur rotatif sur la position 1 (dizaines), 0 (unités).
Le commutateur 7, présent dans les modules GFX4, GFXTERMO4 ou GFX4-IR, doit se trouver en posi-
tion ON
Commutateurs
1
2
3
4
5
6
7
8
GEFRAN SpA
Via Sebina, 74 - 25050 PROVAGLIO D'ISEO (BS) ITALY
Edit. 02-2012
Câble
RJ11
Maître
Câble plat D-sub 9
pôles
PORT1/S1
Description
typologie de raccordement (voir tableau 18-a)
typologie de raccordement (voir tableau 18-a)
typologie de raccordement (voir tableau 18-a)
typologie de raccordement (voir tableau 18-a)
OFF = charge résistive
ON = charge inductive (contrôle du primaire du transformateur)
ON = rétablissement de la configuration d'usine
ON = fonction simulation 4 Geflex
ON = pour insertion terminaison de ligne Port1 / RS485
Esclave
