4.4.6
Exemples de câblage
8 pôles, relais de sécurité UE10-3OS
+24 V
s
2
+24 V
3
n.c
4
n.c.
5
In2
6
In1
1
n.c.
7
0 V
8
Com1
0 V
§
PELV

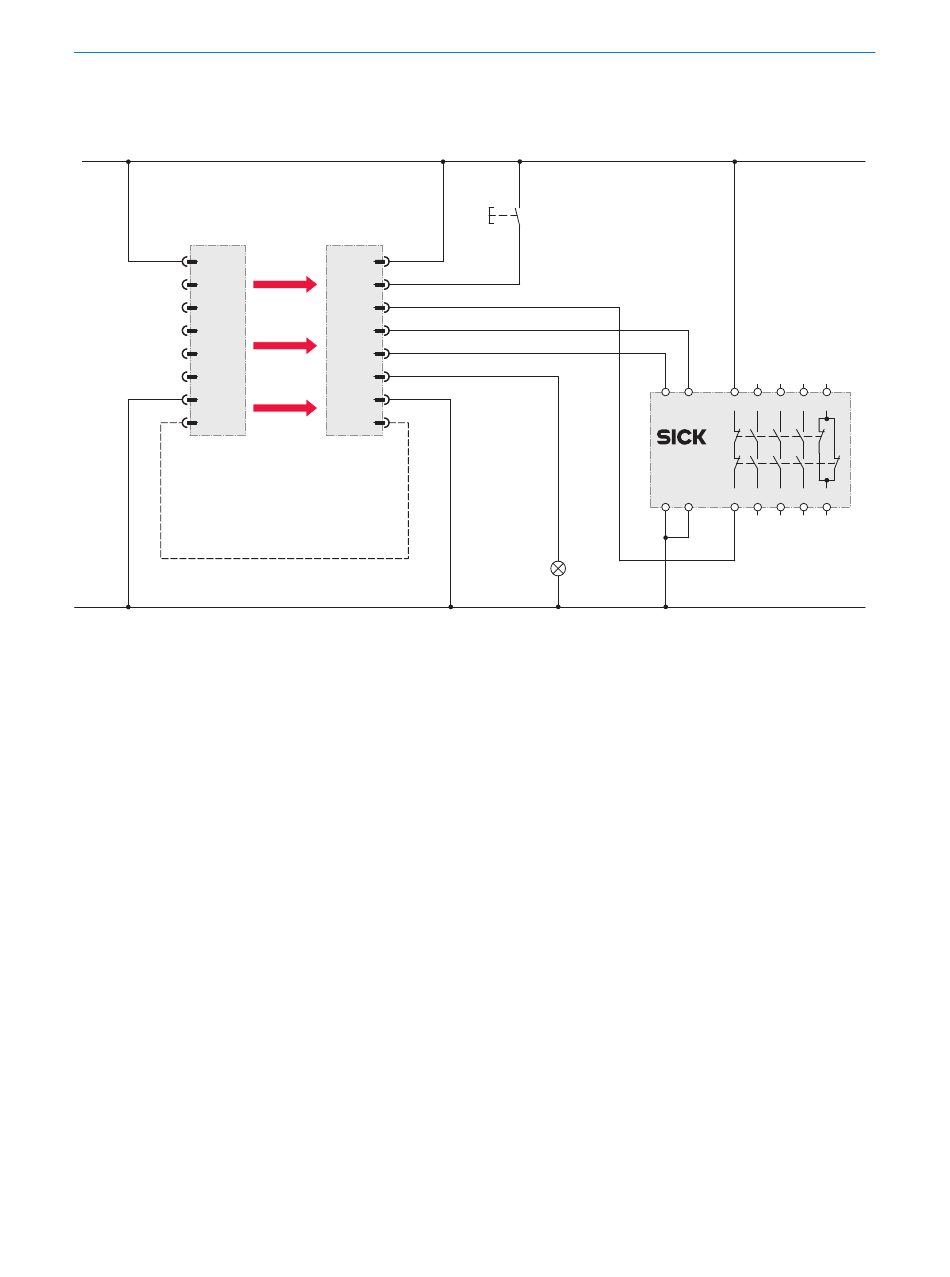

Illustration 24 : Exemple de câblage : relais de sécurité UE10-3OS 8 pôles
8022884/2019-03-07 | SICK
Sujet à modification sans préavis
r
2
+24 V
1
RES
4
EDM
5
OSSD1
6
OSSD2
3
ADO
7
0 V
8
Com1
"
deTec4
1)
Circuits de sortie. Ces contacts doivent être intégrés dans la commande de manière à ce
que lorsque le circuit de sortie est ouvert, la situation dangereuse prenne fin. Pour les
catégories 4 et 3, cette intégration doit se faire en double canal (voies x et y). L'insertion
en mono canal dans la commande (voie z) n'est possible que pour les commandes en
mono canal et après avoir pris en compte l'analyse des risques.
2)
Pour avoir un double affichage d'état, les raccordements Com1 de l'émetteur et du récep‐
teur doivent être connectés l'un à l'autre dans l'armoire électrique (optionnel).
3)
Très basse tension de sécurité SELV/PELV.
Mission
Liaison entre un barrage immatériel de sécurité deTec4 Ex et un relais de sécurité
UE10-3OS. Mode de fonctionnement : avec fonction de réarmement, contrôle des
contacteurs commandés (EDM) et sortie d'état.
Mode d'action
Lorsque le champ de protection est libre et que l'UE10-3OS est en position de
repos sans défaut, l'afficheur de champ et la lampe H2 clignotent. Le système est
prêt à fonctionner. L'actionnement de S1 (le bouton est actionné puis relâché)
débloque le système. Les sorties OSSD1 et OSSD2 sont sous tension, l'UE10-3OS
est activée. En cas de franchissement du champ de protection, les sorties OSSD1
et OSSD2 désactivent l'UE10-3OS.
Évaluation des défauts
Les courts-circuits et courts-circuits transversaux des OSSD sont détectés et ver‐
rouillent le système (Lockout). Le comportement défectueux de l'UE10-3OS est
détecté. La fonction d'arrêt est conservée. Toute manipulation (par ex. le blocage)
du bouton S1 empêche le déverrouillage des circuits de courant de sortie.
S1
H2
N O T I C E D ' I N S T R U C T I O N | deTec4 Ex
CONCEPTION
B1 B3
Y1 13 23 33 41
UE10-3OS
B2 B4
Y2 14 24 34 42
E132908/00/2015-04-07
4
!
39
