Dépannage
Tableau des diagnostics
Votre ouvre-porte de garage est programmé pour
s'autodiagnostiquer. Le voyant de diagnostic clignote un
certain nombre de fois, puis s'arrête, ce qui signifie qu'il a
trouvé un problème potentiel. Consultez le tableau de
diagnostic ci-dessous.
Capteur d'inversion
de sécurité installé
1 CLIGNOTEMENT
Fil des capteurs d'inversion de
sécurité ouvert (cassé ou déconnecté)
OU
2 CLIGNOTEMENTS
Court-circuit ou inversion du fil des
capteurs d'inversion de sécurité
blanc/noir
3 CLIGNOTEMENTS
Court-circuit du fil ou de la
commande de porte
Capteur
d'inversion de
sécurité installé
4 CLIGNOTEMENTS
Capteur d'inversion de sécurité
légèrement désaligné (voyant à DEL
faible ou clignotant)
5 CLIGNOTEMENTS
Les tr/min du moteur ne sont pas
reconnus
9 CLIGNOTEMENTS
Inversion du moniteur de tension
de câble
10 CLIGNOTEMENTS
Les limites et les forces doivent être
reprogrammées
11 CLIGNOTEMENTS
Les limites et les forces doivent être
reprogrammées
12 CLIGNOTEMENTS
Essaie de compenser
13 CLIGNOTEMENTS
Installed
Essaie de compenser
Safety Reversing
Sensor
Installed
Safety Reversing
Sensor
PROBLÈME : L'un ou les deux témoins lumineux des capteurs de sécurité ne
sont pas allumés en permanence.
• Les capteurs d'inversion de sécurité ne sont pas installés, connectés ou les
fils sont peut-être coupés. Inspectez les fils des capteurs pour vous assurer
qu'ils sont connectés et ne sont pas coupés.
• Il y a un court circuit ou une inversion du fil des capteurs d'inversion de
sécurité. Inspectez le fil du capteur de sécurité à toutes les agrafes et les
points de connexion, remplacez le fil ou corrigez la situation, au besoin.
PROBLÈME : La porte ne s'active pas à partir de la commande de la porte.
• Inspectez les commandes/fils de la porte pour détecter un court-circuit
(agrafe dans le fil), remplacez-les si nécessaire.
• Débranchez les fils de la commande de la porte, touchez les fils ensemble.
Si l'ouvre-porte de garage s'active, remplacez la commande de la porte.
• Si l'ouvre-porte de garage ne s'active pas, débranchez les fils de commande
de l'ouvre-porte de garage. Court-circuitez momentanément les bornes
rouge et blanche avec un fil de liaison. Si l'ouvre-porte de garage s'active,
remplacez la commande de la porte.
PROBLÈME : Le témoin lumineux d'envoi est allumé en permanence, le
témoin lumineux de réception est faible ou clignote.
• Réalignez le capteur de réception, nettoyez la lentille et fixez les supports.
• Vérifiez que le rail de la porte est fermement fixé au mur et ne bouge pas.
PROBLÈME : La porte se déplace de 2 à 3 po et s'arrête.
• Reprogrammer les limites et les forces. Voir la section Ajustements.
• Si l'unité moteur continue à se déplacer de 2 à 3 po, vérifiez la connexion
du module de déplacement ou remplacez le module de déplacement.
PROBLÈME : Pas de mouvement, le moteur tourne pendant 2 à 3 secondes.
• Reconnecter le déclencheur d'urgence.
• Le moteur peut avoir besoin d'être remplacé.
PROBLÈME : La porte s'arrête et s'inverse lors de la fermeture.
• Vérifier s'il y a des obstructions dans la porte et retirez-les.
• Vérifier que le moniteur de tension de câble est correctement connecté à
l'ouvre-porte.
• Remplacer le moniteur de tension du câble.
PROBLÈME : La porte s'arrête en s'ouvrant.
• Reprogrammer les limites et les forces. Voir la section Ajustements.
PROBLÈME : La porte s'arrête et s'inverse lors de la fermeture.
• Reprogrammer les limites et les forces. Voir la section Ajustements.
PROBLÈME : La porte s'arrête et s'inverse lors de la fermeture.
• L'ouvre-porte de garage essaiera de compenser trois fois avant de passer à
10 clignotements.
PROBLÈME : La porte s'arrête en s'ouvrant.
• L'ouvre-porte de garage essaiera de compenser trois fois avant de passer à
11 clignotements.
73
Ouvre-porte de garage

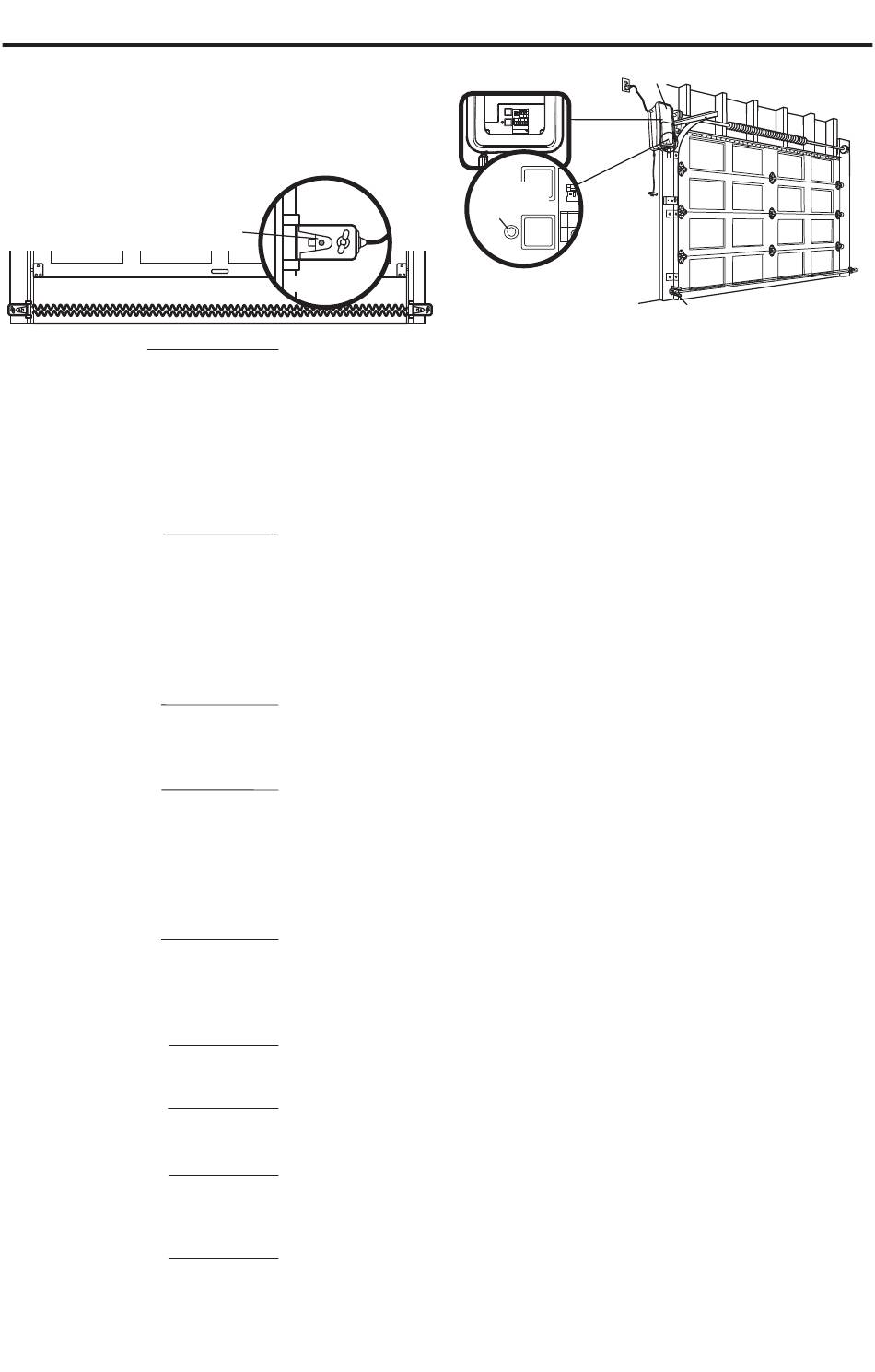

DEL de
