Installation
10

Installer le Protector System

IMPORTANT : Les capteurs d'inversion de sécurité DOIVENT être
connectés et alignés correctement avant que l'ouvre-porte de garage
ne se déplace vers le bas.
Le système de protection
qui utilisent un faisceau lumineux pour empêcher la fermeture de la porte de
garage. Le capteur émetteur (DEL orange) transmet le faisceau au capteur
récepteur (DEL verte) lorsque les deux sont alimentés et alignés. Si un
obstacle brise le faisceau lumineux pendant la fermeture de la porte, la porte
s'arrête, puis retourne en position complètement ouverte.
En installant les capteurs d'inversion de sécurité, vérifiez ce qui suit :
• Les capteurs sont installés À L'INTÉRIEUR du garage.
• Les lentilles des capteurs se font face. IMPORTANT : Ne laissez pas la
lumière directe du soleil atteindre le capteur récepteur (DEL verte).
• Le faisceau du capteur n'est PAS à une HAUTEUR SUPÉRIEURE à
6 po (15,2 cm) du sol et le faisceau lumineux n'est pas obstrué.

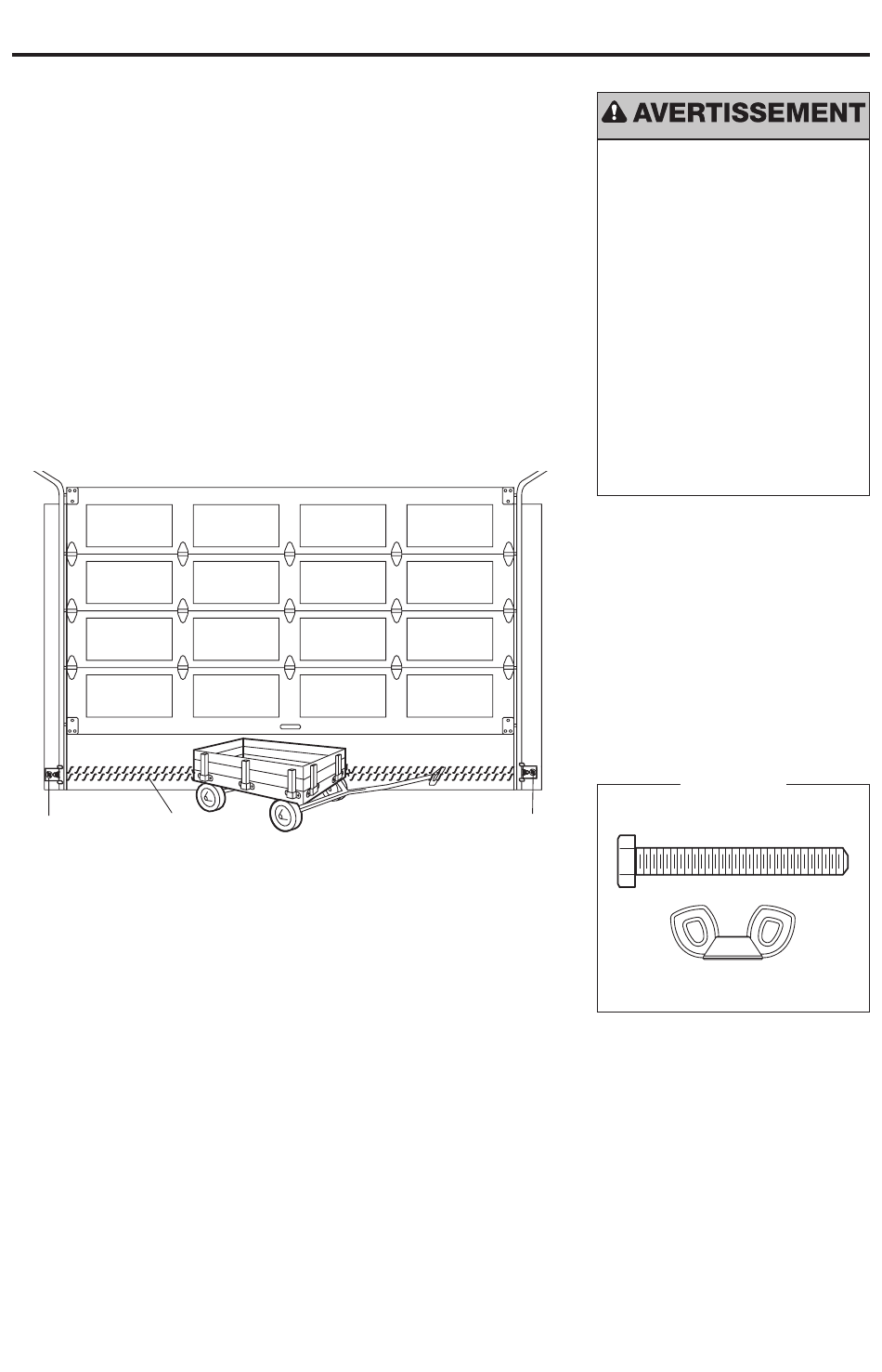

Capteur d'inversion
Zone de protection contre les
de sécurité à
faisceaux lumineux invisibles
6 po (15 cm) max.
au-dessus du sol
Face à la porte depuis l'intérieur du garage.
Les capteurs d'inversion de sécurité sont conçus pour se clipser sur le rail
de la porte avec les supports de capteur fournis. Si le rail de porte ne
supporte pas le support du capteur, une installation murale est recommandée.
Le faisceau du capteur ne doit PAS être à une HAUTEUR SUPÉRIEURE à
6 po (15 cm) au-dessus du sol.
Safety Reversing Sensor
Invisible Light Beam
6" (15 cm) max. above floor
Protection Area
(suite)
comprend deux capteurs d'inversion de sécurité
®
®
Capteur d'inversion
de sécurité à
6 po (15 cm) max.
au-dessus du sol
57
Safety Reversing Sensor
6" (15 cm) max. above floor
Vérifiez que l'alimentation n'est
PAS connectée à l'ouvre-porte
de garage AVANT d'installer le
capteur d'inversion de sécurité.
Pour éviter d'éventuelles
BLESSURES GRAVES voire
MORTELLES causées par la
fermeture d'une porte de garage :
• Raccordez et alignez
correctement le capteur
d'inversion de sécurité. Ce
dispositif de sécurité requis NE
DOIT PAS être désactivé.
• Installez le capteur d'inversion
de sécurité de sorte que le
faisceau ne soit PAS à une
HAUTEUR SUPÉRIEURE à
6 po (15 cm) du sol du garage.
HARDWARE
Vis à six pans 10-24 (2)
Hex Screw 10-24 (2)
Écrou à oreilles (2)
Wing Nut (2)
