Installation
(suite)
12

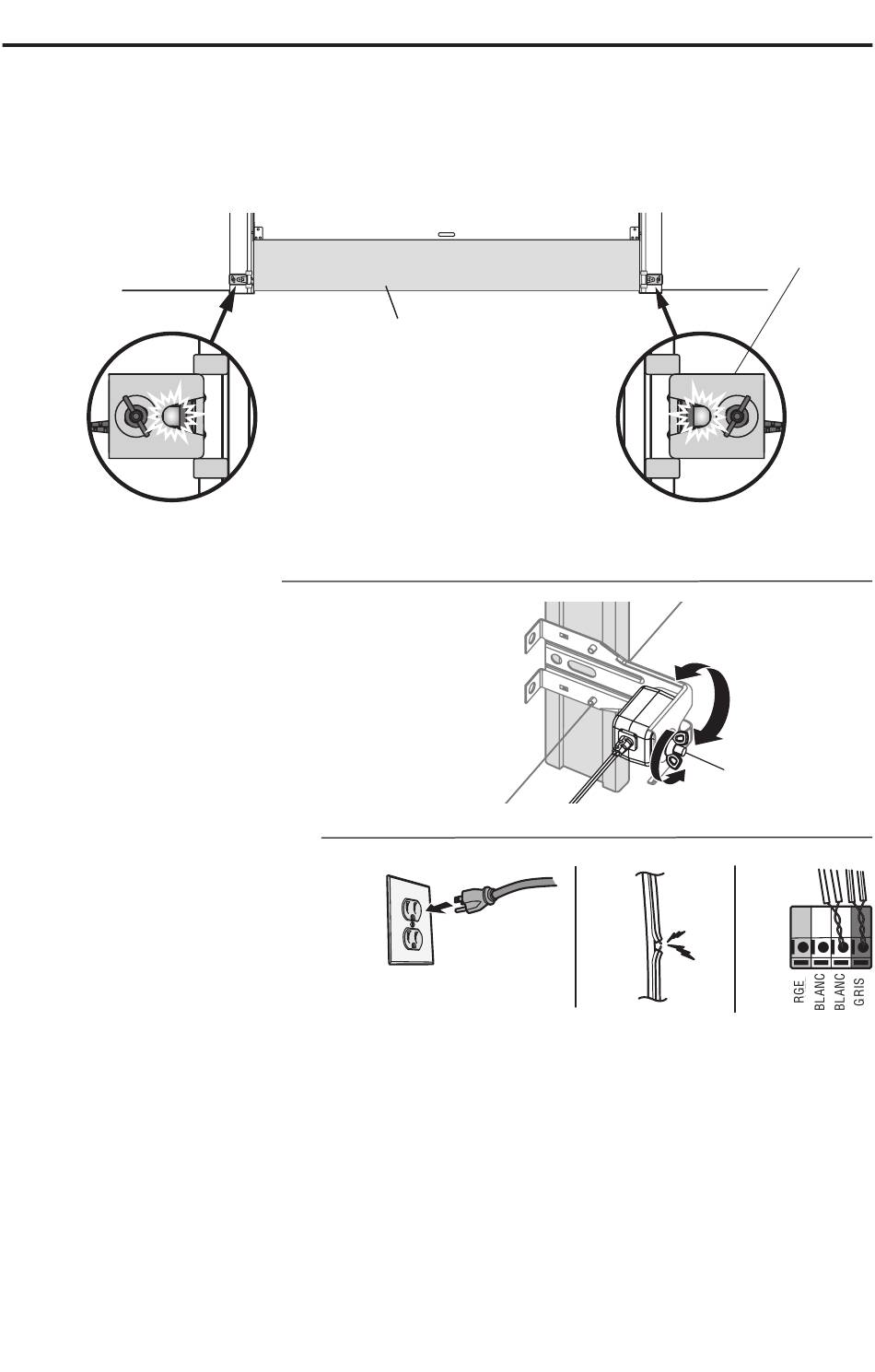

Alignez les capteurs d'inversion de sécurité
IMPORTANT : Les capteurs d'inversion de sécurité DOIVENT être connectés et alignés correctement avant que
l'ouvre-porte de garage ne se déplace vers le bas.
Lorsque l'ouvre-porte de garage est alimenté en électricité, vérifiez les capteurs d'inversion de sécurité. Si les capteurs sont
alignés et câblés correctement, les deux voyants à DEL s'allument en continu.
Capteur d'envoi - Voyant à DEL ambre
Sending sensor - amber LED
POUR ALIGNER LES CAPTEURS
D'INVERSION DE SÉCURITÉ :
1. Desserrez les écrous à oreilles.
2. Ajustez les capteurs vers le haut ou vers
le bas jusqu'à ce que les deux voyants
à DEL s'allument de manière continue,
indiquant l'alignement.
3. Serrez l'écrou à oreilles pour fixer le
capteur.
DÉPANNAGE DU CAPTEUR DE SÉCURITÉ
Si l'un des voyants à DEL du capteur est
éteint, le capteur n'est pas alimenté :
1. Vérifiez que l'ouvre-porte de garage est
alimenté en électricité.
2. Vérifiez que le fil du capteur n'est pas
court-circuité ou cassé.
3. Vérifiez que les capteurs sont
correctement câblés; les fils blancs à la
borne blanche et les fils blancs/noirs à la
borne grise.
Si le voyant vert du capteur récepteur
clignote, les capteurs sont obstrués ou
mal alignés :
1. Vérifiez que le faisceau lumineux du
capteur n'est pas obstrué.
2. Alignez les capteurs.
3. Si le capteur de réception (DEL vert)
fait face à la lumière directe du soleil,
interchangez le capteur de réception avec
le capteur d'envoi et répétez l'ÉTAPE 10 de
l'installation Protector System
pour garantir le bon fonctionnement.
Zone de protection des faisceaux lumineux
Light Beam Protection Area
1
page 57
®,
Capteur de réception - Voyant à DEL vert
Receiving sensor - green LED
2
61
Autocollant au dos
Wing nut Écrou à oreilles
3
