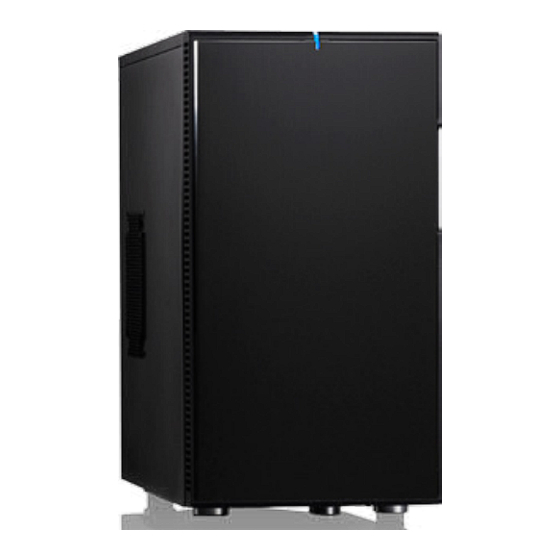

Fractal design DEFINE Mini Mode D'emploi
  1. Manuels
  2. Marques
  3. Fractal design Manuels
  4. Boitiers pour ordinateurs
  5. DEFINE Mini
  6. Mode d'emploi

Fractal design DEFINE Mini Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 16

Liens rapides

Télécharger ce manuel
DEFINE Mini
COMPUTERCASE
rev 2.0
R 1.0

Publicité

loading

Manuels Connexes pour Fractal design DEFINE Mini

Sommaire des Matières pour Fractal design DEFINE Mini

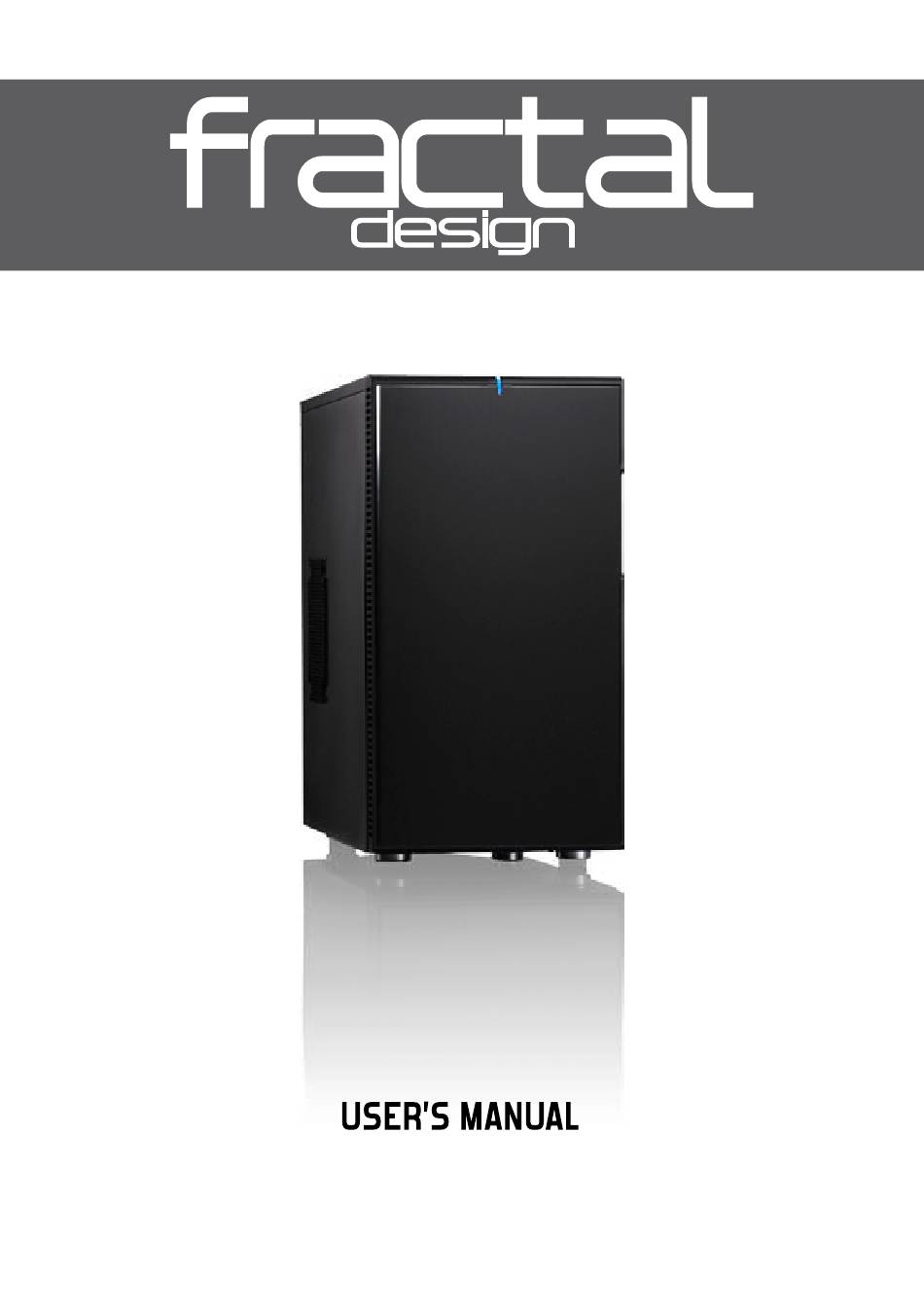

  • Page 1 DEFINE Mini COMPUTERCASE rev 2.0 R 1.0...
  • Page 2 About Fractal Design – our concept Without a doubt, computers are more than just technology - they have become an integral part of our lives. Computers do more than make living easier, they often define the functionality and design of our homes, our offices and ourselves.
  • Page 3 Table of Contents: ENGLISH ....................3 SWEDISH ....................7 GERMAN ....................11 FRENCH ....................15 KOREAN ....................19 ITALIAN....................23 POLISH ....................27 JAPANESE ...................31 CHINESE ....................35...
  • Page 4 Before using the case, please take the time to read these instructions carefully. About Fractal Design – our concept The concept of Fractal Design is to provide products with an extraordinary design level, without compromising the important factors of quality, functionality and pricing.
  • Page 5 The Define Mini excels by including a lot of features in a small size! The patent pending feature ModuVent™, in which you can choose whether to have fan slots in side and top panels open or not, makes the case appealing for users seeking optimal silence, as well as performance hungry ones.
  • Page 6 Cooling system • Fan controller for 3 fans included • 1 rear mounted Fractal Design 120mm fan @ 1200rpm included • 1 front mounted Fractal Design 120mm fan @ 1200rpm included • 1 front 120mm fan (optional) • 1 top 120/140mm fan (optional) •...
  • Page 7 400mm! Rotatable HDD-Cage There are two HDD-Cages in Define mini, where the top one is removable and rotat- able. When removed, the chassis supports longer graphic cards, or provides better airflow.
  • Page 8 Tack för ditt köp av Fractal Design Define Mini mATX datorchassi! Innan du fortsätter med uppackning rekommenderar vi dig att läsa dessa anvisningar noggrant. Om Fractal Design – Vårt koncept Fractal Designs vision är att leverera produkter med en tilltalande och snygg design utan att kompromissa med viktiga faktorer såsom kvalitet, funktionalitet och pris.
  • Page 9 PSU monteras i botten av lådanmed ett utdragbar filtret under för att stoppa damm från att leta sig in i lådan. Kabelhärvor är ett minne blott i Define Mini som har ett bekvämt, snyggt och innovativt sätt att dölja kablarna bakom moderkortsplåten. Kablarna dras enkelt genom smart utplacerade hål och döljs baksom moderkortet.
  • Page 10 Kylning • Fläktstyrning för upp till 3 fläktar ingår • 1 frontmonterad Fractal Design 120mm fläkt @ 1200rpm ingår • 1 bakmonterad Fractal Design 120mm fläkt @ 1200rpm ingår • 1 toppmonterad Fractal Design 140mm fläkt @ 1000rpm ingår • Ytterligare 4 fläktplatser för extrafläktar finns tillgängligt, en 120mm i front, en...
  • Page 11 400mm! Roterbar HDD-bur Det finns två HDD-burar i Define Mini, där den övre är löstagbar och roterbar. När den tas bort stöds längre grafikkort samt ger ett mindre luftmotstånd. Genom att rotera HDD-buren kan den fungera som en luftguide och då fokusera luftflödet mot grafikkor- tet eller andra varma komponenter.
  • Page 12 Über Fractal Design – unser Konzept Das Konzept von Fractal Design besteht darin, Produkte auf einem außergewöhn- lich-en Design-Level anzubieten, ohne dabei andere wichtige Features wie Qualität, Funktionalität und Preis zu vernachlässigen. Der Computer spielt heutzutage eine wichtige Rolle in den Haushalten der meisten Menschen und erweckt bei ihnen das Be- dürfnis auf ein ansprechendes Design des Computers selbst, sowie seines Zubehörs.
  • Page 13  Steuerungen oder non-input Erweiterungskarten Wie der Name schon sagt, ist Define Mini der kleinere Bruder vom prämierten Define R2/R3 Gehäuse. Als eine Micro ATX Version des Define R2/R3, bietet es eine Vielzahl von interessanten Funktionen in einer sehr eleganten Erscheinung. Es ist ein Gehäuse mit Schwerpunkt auf einem niedrigen Geräuschpegel, ohne dabei andere wichtige Fea-...
  • Page 14 Kühlungssystem  Lüfter-Steuerung für 3 Lüfter enthalten  Rückseite: Fractal Design Silent Series 120mm Lüfter @ 1200rpm enthalten  Front: Fractal Design Silent Series 120mm Lüfter @ 1200rpm enthalten Front: 120mm Lüfter (optional)   Deckel: 120/140mm Lüfter (optional) ...
  • Page 15 Installieren von Grafikkarten mit einer Länge über 260mm Um mit der Zukunft Schritt zu halten, unterstützt der Define Mini Grafikkarten, die län- ger als 260mm sind, in dem man den oberen HDD Käfig entfernt. Um den Käfig heraus zu nehmen, entfernen sie als erstes die beiden Schrauben, die den Käfig fixieren, nehmen Sie ihn heraus und setzen Ihre Grafikkarte ein.
  • Page 16 À propos de Fractal Design – notre concept Le concept de Fractal Design est de proposer des produits à une niveau de design extraordinairement élevé, sans pour autant faire de compromis sur les importants facteurs de qualité, fonctionnalité et prix. L’ordinateur d’aujourd’hui joue un rôle cen- trale dans la plupart des foyers, créant ainsi une demande.
  • Page 17 • Slot d’extension vertical supplémentaire, compatible avec le contrôleur de ventilateurou toute carte d’extension sans sorties. Comme son nom l’indique, le Define mini est une version plus petite du célèbres et reconnu Define R3. Étant une version MATX du Define R3, ce boitier offre un nombre intéressant de fonctionnalités tout en conservant une apparence des plus stylée.
  • Page 18 Système de refroidissement • Contrôleur 3 ventilateurs inclus • 1 ventilateur arrière Fractal Design 120mm @ 1200rpm inclus • 1 ventilateur avant Fractal Design 120mm fan @ 1200rpm inclus • 1 emplacement ventilateur120mm (optionnel) • 1 emplacement top 120/140mm f (optionnel) •...
  • Page 19 400mm!! Cage HDD rotative Il y a deux cages Hdd dans le Define Mini. La cage supérieure est extractible et rota- tive.Une fois la cage supérieure retirée, le boitier accueille des cartes graphiques plus longues et son refroidissement s’en trouve augmenté.
  • Page 20 새로운 프랙탈 디자인의 Define 미니 mATX 컴퓨터 케이스를 구매해 주셔서 감사 드리며 축하드립니다! 케이스를 사용하기 전에 다음 지침을 주의 깊게 읽으십시오. 프랙탈 디자인 – 기본적 테마 프랙탈 디자인의 컨셉은 품질의 중요 요소, 기능 및 가격에 타협하지 않고 특별한 디자인의 제품을 제공하는 것입니다. 오늘날의 컴퓨터는 대부분의 가정에서 중요한 역할을...
  • Page 21 Define Series - 미니 Define 시리즈는 최대의 기능성 및 소음 흡수 기능을 갖춘 스타일리시하고 현대적인 디자인을 결합하여 새로운 고지에 이르고 있습니다. 단순하지만 뛰어난 전면 패널 디자인은 내부에 충격을 흡수하는 재료로 되어있어 독점적인 매력을 뿜어냅니다. 주요 특징 뛰어난 전면 패널 디자인 ...
  • Page 22 냉각 시스템 3개의 팬이 포함된 팬 컨트롤러  1개의 후면 프랙탈 디자인 120mm 팬 @ 1200rpm 포함  1개의 전면 프랙탈 디자인 120mm 팬 @ 1200rpm 포함  1개의 전면 120mm 팬(선택)  1개의 상단 120/140mm 팬(선택)  1개의 밑면 120mm 팬(선택) ...
  • Page 23 방법: 260mm보다 긴 그래픽 카드 설치하기 Define Mini는 향후 HDD 케이지를 제거하면 260mm보다 긴 그래픽 카드를 지원할 수 있습니다. HDD 케이지를 제거하려면 고정하고 있는 2개의 썸 스크퓨를 제거하고, 썸 스크류를 제거(돌리거나)하고 고정시킵니다. HDD 케이지가 제거되면 최대 400mm 길이의 그래픽 카드를 지원합니다! 회전이...
  • Page 24 Prima di usare il case, si prega si leggere attentamente le presenti istruzioni. Fractal Design – il concetto Il concetto di Fractal Design è di offrire prodotti con un livello di design sensazionale, senza pregiudicare qualità, funzionalità e prezzo. I computer di oggi svolgono un ruolo centrale in tutte le case, creando così...
  • Page 25  ventole o schede di espansione senza ingresso Come suggerisce il nome, Define Mini è il fratello minore dei case Define R2 ed R3 acclamati vincitori di premi. Essendo una versione Micro ATX di Define R3, offre varie interessanti funzioni con un aspetto estremamente elegante. Si tratta di un case focalizzato su un basso livello di rumore, senza trascurare altre importanti caratteristiche come il raffreddamento, l’espandibilità...
  • Page 26 Sistema di raffreddamento Controller per 3 ventole incluso  1 ventola Fractal Design montata nella parte posteriore da 120 mm @ 1200 giri/  min inclusa 1 ventola Fractal Design montata nella parte anteriore da 120 mm @ 1200 giri/ ...
  • Page 27 400 mm! Gabbia HDD ruotabile In Define Mini vi sono due gabbie HDD; quella superiore è rimovibile e ruotabile. Una volta rimossa, lo chassis supporta schede grafiche più lunghe o garantisce un maggiore flusso d’aria. Facendo ruotare la gabbia HDD, essa agisce come condotto dell’aria per la ventola anteriore, indirizzando l’aria verso la scheda grafica oppure,...
  • Page 28 Komputer osobisty stał się jednym z ważnych punktów wyposażenia domu i biura co stworzyło potrzebę wprowadzenia miłego dla oka wzornictwa obudów oraz pery- feriów. Dlatego głównym celem firmy Fractal Design jest dostarczania produktów o ponadprzeciętnym designie, przy zachowaniu wysokiej funkcjonalności, jakości oraz korzystnej ceny.
  • Page 29 Rozbudowane możliwości organizacji okablowania • Dodatkowy, umieszczony pionowo slot PCI Define Mini to mniejszy brat wielokrotnie nagradzanej obudowy Define R2/R3. Podob- nie jak on skierowany jest do entuzjastów cichych komputerów o eleganckim, bez- pretensjonalnym wyglądzie, ceniących funkcjonalność i chcących wykorzystać zalety kompaktowego formatu micro-ATX.
  • Page 30 System chłodzenia • W komplecie regulator obsługujący trzy wentylatory; montowany w slot PCI • 1 x przedni wentylator Fractal Design 120mm fan @ 1200rpm (w komplecie) • 1 x tylny wentylator Fractal Design 120mm fan @ 1200rpm (w komplecie) •...
  • Page 31 400mm! Klatka HDD z możliwością obrócenia i demontażu Obudowa Define Mini wyposażona jest w dwie klatki na dyski twarde, z których górną można obrócić lub całkowicie zdemontować. W oryginalnym położeniu klatka umożliwia doskonałe chłodzenie dysków i prowadzenie okablowania. Po jej zdemon- towaniu wydatnie zwiększa się...
  • Page 32 Fractal Design Define Mine mATX Computer Case をご購入頂き誠に有難う ございます。 本製品をご使用頂く前に必ず本説明書をお読み頂きますようお願い致します。 Fractal Design － 基本概念 Fractal Design の概念は、製品の機能性等の重要な要素で妥協せず、並みは ずれたデザインレベルの製本をお客様に提供する事です。 現在、コンピューターは、家の中でなくてはならない物となり、デザイン性 をより重視する様になりました。 弊社の主な製品としては、コンピューター周辺の製品、電源、冷却、キーボ ードやリモコン等のホームシアターで使用するメディアセンター製品が主と なっております。 デザインと設計はスウェーデン Fractal Designの製品は、スウェーデン本社にて、設計、テストを積み重ね 製品として生み出されたものです。弊社の製品からシンプルで印象的なスカ ンジナビアンデザインを垣間見る事が出来ると思います。 保証規約 本製品の保証は、お客様のご購入日より1年間とし、弊社が修理もしくは交 換に限り対応させて頂きます。本保証を受ける際は、本製品パッケージおよ び本製品のお買い上げ明細もしくは、ご購入店発行の保証書をご購入店にお 持ち下さい。 保証対象外 Ⅰ　正常は取付以外でのご使用や不注意による破損の場合 　　本製品を使用した結果、生じた全ての直接的、間接的な損害 Ⅱ　稲妻、炎、洪水または地震などの自然災害より生じた破損の場合 Ⅲ　シリアルナンバーを剥がしてしまったり、改竄をした場合...
  • Page 33 なつくりとなっています。 特徴 ・素晴らしいフロントデザイン ・ModuVent　デザインによりエアフローを優先するか静音性を優先するか 　選択可能 ・機密性がありノイズもしっかり吸収 ・ホワイトカラーHDDトレイx6, トレイのHDD装着部分には、シリコンマウ 　ントを採用 ・合計6個のファン装着可（前面120mmx2, 上部120/140mmx1, 　背面120mmx1,　側面120/140mmx1,　底面120mmx1） ・120mmファンx2　（実装済み） ・3台までコントロール可能なファンコントローラー付属 ・上部HDDケージは、着脱や方向変換可能 ・フロントポートパネルにUSB3.0サポート ・配線がしやすくケーブル配線カバーが付いている ・長さ400mmまでのぐらfひっくカードをサポート ・垂直に取り付けられている拡張スロットは、FANコントローラーや非入 　力拡張カードに最適 Define Miniは、Define R2やR3の兄弟シリーズとして誕生しました。 Define R3のMicro ATXバージョンです。 このケースは、静音性を追求しているだけでなく、エアフロー、拡張性も 兼ね備えています。ModuVentデザインによりエアフローを優先するか静音 性を優先するか選択可能なので、静音性を求めるかエアフローを求めるか は、あなた次第です。 内部の黒い塗装は、側板の吸音材の色とマッチしています。又、内部には、 HDDx6が取付可能です。 拡張スロットとHDDトレイは、ブラックに生えるホワイトカラーで、トレイ のHDD装着部分には、シリコンマウントを採用しています。　電源は、取 扱が楽な下置きになっています。 ケーブル配線がすっきりとしないのは、過去の事です。 Arcシリーズと同様で革新的に改善されすっきりと配線できます。 マザーボード装着プレートにケーブル配線用のシリコンカバーホールが取り 付けてあるので簡単に背面へケーブルを通す事が出来ます。マザーボード側 にも十分あ集積スペースは用意されています。...
  • Page 34 冷却システム ・3チャンネルファンコントローラー ・前面　Fractal Desigin　120mmファン@1200rpmx1　（実装済み） ・背面　Fractal Desigin　120mmファン@1200rpmx1　（実装済み） ・前面　120mmx1　(オプション） ・上部　120/140mmx1　(オプション） ・底面　120mmx1　(オプション） ・側面　120/140mmx1　(オプション） 仕様 ・3.5インチHDDトレイx6　（2.5インチ装着も可） ・5.25インチベイx2　（3.5インチベイ変換ベゼルx1　付属） ・I/Oフロントパネル　USB2.0x2,USB3.0x1,Audio I/O ・電源なし（電源ユニットの下部に着脱可能なフィルター） ・対応マザーボード　Mini ITX, Micro ATX ・4+1個の拡張スロット、ホワイトカラーのブラケット付 ・長さ260mm迄のグラフィックカードをサポート（HDDケージ装着時） ・長さ400mm迄のグラフィックカードをサポート（HDDケージ取り外し時） ・高さ160mm迄のCPUクーラーをサポート　 （120/140mm　装着時） ・奥行170mm迄の大きさの電源をサポート　 （120mmファン底面　装着時） ・奥行200-220mm迄の大きさの電源をサポート　（底面ファン非搭載時） ・サイズ（WxHxD）　　210x395x490mm ・重量　9.5kg その他 ・JANコード　7350041080527 ・型番　 FD-CA-DEF-MINI-BL...
  • Page 35 組み立て方: グラフィックカード260mm以上の取付方法 Define　Miniは、260mm以上のグラフィックカードもサポート可能です。 まずは、上野HDDケージのローレットネジを取外します。HDDケージを取外し た後、ローレットネジを再度、本体に取付けて下さい。 HDDケージが取外されると400mm迄のグラフィックカードをサポートします。 HDDケージ取付方向変更 Define Miniには、HDDケージが２つ取り付けられていますが、上部のHDDケージ は、着脱や取付方向も変更h可能です。取外して長いグラフィックカードを取付 するかHDDケージ取付方向を変更することで、エアフローをより良くします。 HDDケージを回転させる事により前面に取付けられているファンからの風がグラ フィックカードにも当たるようになります。ケーブル配線、又はHDDを冷やすの に最適です。 下部のオプションファン位置 下部のファンの位置には、ファンフィルターが取付けられています。又、下部 にファンを置くことによりGPUだけでなくCPUも冷却する事が可能です。 全般的に内部の温度を下げる事にも効果的です。 フィルタークリーニング フィルターは、システムに入り込む埃や塵を防ぎます。フィルターに溜まった 汚れを放置すると気流を妨げて冷却機能が低下しますので、こまめにお手入れ をお願い致します。 ・下部のフィルターは、後ろに引く事により簡単に取り外す事が出来ます。 ・前面のフィルターは、ふとんとパネルを開き、内側のファン取付部分のカバ 　ーを押して開けて下さい。ネジを4箇所外し、ファンを取外してフィルター 　の掃除をし、元に戻して下さい。...
  • Page 36 • 2个 12公分 Fractal Design 风扇 • 3个风扇调速器 • 上硬盘盒可拆卸，亦可旋转 • 前面板支持USB3.0 • 电缆布线巧妙，极好地顾及了各处对电缆的需求 • 支持长达约40公分的显卡 • 另有一个垂直安装扩展槽，适于安装风扇调速器或非输入型扩展卡 正如其名所隐含的意思那样，Define Mini机箱是屡获赞誉和奖项的Define R2和 R3机箱的微缩版。作为一款 Define R3 的 Micro ATX版本机箱，Define Mini具 有多种有趣的功能和非常时尚的外观。该型机箱注重低噪音水平，没有忽略了 其它重要的功能，如冷却、可扩展性和易用性等。 Define Mini 优势在于能以较小的尺寸提供更多的功能！正在申请专利的Modu- Vent ™功能（您可以在其中选择是否打开或关闭侧面和顶部面板的风扇槽）使 机箱有最佳的静音效果及性能。 圆滑的全黑内饰及侧面板上预安装的致密吸音材料，可有效地吸收噪音和振 动。您可以使用方便用户的硬盘盒，在机箱中安装数量高达共 6 个硬盘。全部...
  • Page 37 冷却系统 • 3个风扇调速器： • 1个前端安装 Fractal Design 12公分风扇，转速 1200rpm • 1个后部安装 Fractal Design 12公分风扇，转速 1200rpm • 1个顶部安装 Fractal Design 14公分风扇，转速 1000rpm • 其它 4 个风扇插槽用于可选的风扇，前面安 清单 • 6 x 3.5 英寸硬盘盒，兼容固态硬盘 • 2x 5.25 英寸机架，配有 1x 5.25>3.5 英寸转换架 • 前面板顶部：2x USB 2.0，1x USB 3.0 及 音频 I/O 口...
  • Page 38 水冷 Arc Mini 已采用了水冷设计理念。Arc 的顶部可安装 2x12公分大小的水冷排。 要安装水冷排，先取下顶部面板上后面两颗手动螺丝。用水冷排随附的正确安 装螺丝固定水冷排。确认水冷排正确固定好后，放回顶部面板并将之固定。幫 浦和水箱最合适地方是在底部，此处还可安装额外的风扇。 可旋转的硬盘盒 为了佐证未来性，Arc Mini 支持可通过拆下上部硬盘盒以安装长于 26公分的显 卡。要拆下上部硬盘盒，首先要取下两个用于固定的翼形螺钉，将硬盘盒取下 或旋转后，再重新插入翼形螺钉并拧紧。取出硬盘盒后，机箱中可安装长达 40 公分的显卡。 底部可选的风扇位 机箱底部的风扇口为冷空气的进入提供了极佳的途径，可使其直入机箱，让 GPU 和CPU 得到冷却。机箱下面装有一个防尘网，保护风扇口。使用水冷却 时，底部是安装帮浦和水箱最合适的地方，可用风扇螺丝孔将其固定。 防尘网的清洁 防尘网装在平常所用的进气口处，以防止灰尘进入系统。若防尘网变脏，也会 阻碍空气的流动，故需要定期清洗，以达到最佳的冷却效果。 • 要清洁电源底部风扇防尘网，只需向后拉动，将其从机箱中取出，清除掉 所有灰尘即可。 • 而要清洁前部防尘网，则需要断开前部风扇的电源。然后使用底部的手柄 拆卸前面板，向外拉出，就可取下前面板。清洁防尘网，然后将其重新装 上。不要忘记在这 • 要清洁顶部的防尘网，须拆下后面两颗用于固定的翼形螺钉。将顶部 轻轻 向后及向上拉动，应该就能取下。对过防尘网行清洁，然后 调整滑动孔上 的卡勾并向前推动，将其放回原处。最后，使用翼形螺钉将其固定。...
  • Page 39 有限质保及责任范围 Fractal Design Arc Mini 电脑主机保修期为终端用户交付之日起的二十四 (24)个 月，针对的是材料和/或工艺上的缺陷。在此保修期内，由Fractal Design决定 是否对产品进行维修或 更换。保修申请必须提交到销售产品的代理商处，运费 预付。 保修范围不包括： • 产品已用于出租用途，使用不当，处理不当或未按照其既定的预 • 产品因自然灾害损坏，包括但不限于 电、火灾、洪水和地震。 • 产品的序列号和/或保修贴纸已被篡改或去除 北美区: support.america@fractal-design.com 德国/瑞士/奥地利: support.dach@fractal-design.com 欧洲及其他: support@fractal-design.com 中國:support.china@fractal-design.com...
  • Page 40 www.fractal-design.com w w w. f r a c t a l - d e s i g n . c o m...
