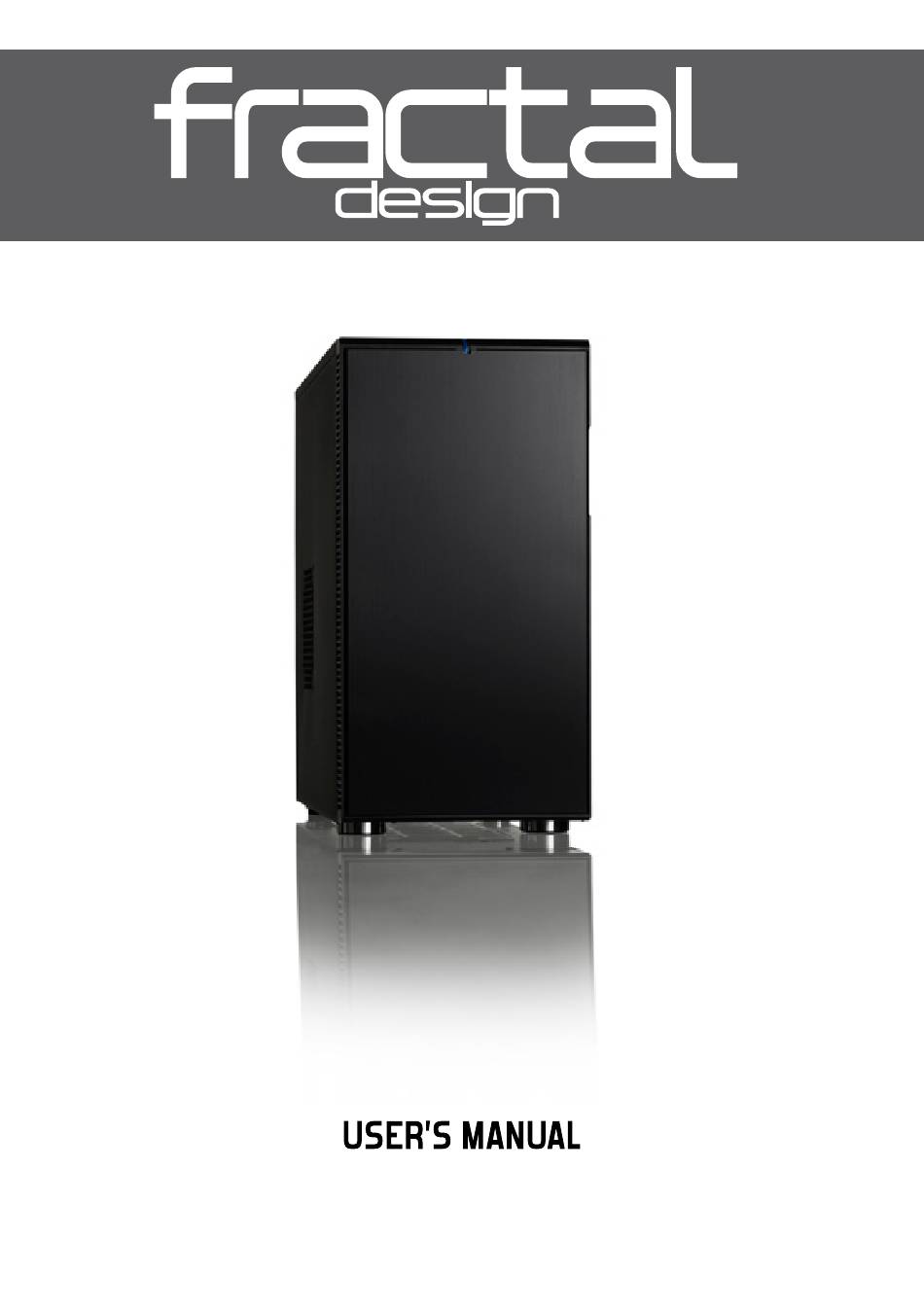

- Page 1 D E F I N E R 4 C o m p u t e r C a s e DEFINE R4 COMPUTERCASE rev 2.0 R 1.0...
- Page 2 About Fractal Design – our concept Without a doubt, computers are more than just technology - they have become an integral part of our lives. Computers do more than make living easier, they often define the function- ality and design of our homes, our offices and ourselves.
- Page 3 Table of Contents: ENGLISH ....................3 GERMAN ....................5 SPANISH ....................8 ITALIAN....................11 CHINESE ....................14 JAPANESE ...................16 KOREAN ....................19 POLISH ....................22 RUSSIAN ....................25 FRENCH ....................28 SWEDISH .....................31 EXPLODED VIEW ................34...
- Page 4 Expandability Of the two hard disk drive (HDD) cages in Define R4, the upper one is removable and rotat- able. To remove or rotate the upper HDD cage, the two thumbscrews securing it must be removed.
- Page 5 Construction / design Motherboard SSD mounting positions For maximum use of the space between the motherboard and the side panel, Define R4 computer cases feature an additional mounting option for two (2) 2.5″ solid state drives (SSD) behind the motherboard.
- Page 6 Einleitung Herzlichen Glückwunsch und vielen Dank für den Kauf eines Fractal Design Define R4- Computergehäuses. Bitte lesen Sie die folgenden Angaben und Anleitungen aufmerksam durch, bevor Sie Ihr neues Produkt benutzen. Define R4-Computergehäuse Das neue Fractal Design Define R4-Computergehäuse basiert auf dem preisgekrönten und kommerziell erfolgreichen Define R3-Computergehäuse, ergänzt durch Verbesserungen und...
- Page 7 Sie ihn zuvor vom Lüfterhalter aus Kunststoff abnehmen. Zusätzliche Lüfter montieren Beim Define R4 befinden sich Abstandhalter aus Gummi zur Montage zusätzlicher Lüfter am Oberteil und an den Seitenteilen; die Abstandhalter verhindern direkten Kontakt von Lüfter und Gehäuse und beugen so übermäßiger Geräuschentwicklung durch Vibrationen vor.
- Page 8 Eingeschränkte Garantie und Garantieeinschränkun- Bei Fractal Design Define R4-Computergehäusen gewähren wir dem Endanwender eine Garantie von zwei Jahren ab Lieferdatum, die sich auf Material- und Verarbeitungsfehler er- streckt. Innerhalb der eingeschränkten Garantiezeit werden Produkte nach Fractal Designs Ermessen repariert oder ausgetauscht. Garantieansprüche müssen beim jeweiligen Händler geltend gemacht werden;...
- Page 9 Carcasa para PC Define R4 Su nueva carcasa para PC Fractal Design Define R4 está basada en la carcasa para PC Define R3, que ha cosechado innumerables premios y un gran éxito comercial. Además, incorpora mejoras y nuevas funciones con las que no contaba el diseño original.
- Page 10 Nota: algunos ventiladores no se iniciarán en la posición de baja velocidad y necesitarán un valor más alto. Com- pruebe el parámetro Voltaje de inicio de los ventiladores que no son de Fractal Design para saber qué valor se debe utilizar.
- Page 11 LED de alimentación y de actividad en HDD Define R4 incluye un LED de alimentación; si cambia los conectores de la placa base, el LED de alimentación puede funcionar como un LED de actividad de las unidades de disco duro (HDD, Hard Disk Drive). En cualquier caso, esta conexión con la placa base es opcio- nal;...
- Page 12 Case per computer Define R4 Il nuovo case per computer Fractal Design Define R4 si basa sul pluripremiato e vendutis- simo case per computer Define R3 e presenta inoltre miglioramenti e nuove funzionalità rispetto al design originale.
- Page 13 Sono inclusi dei distanziatori in gomma per il montaggio di altre ventole nelle posizioni del pannello superiore o laterale di Define R4; i distanziatori impediscono il contatto diretto tra la ventola e il case, evitando i disturbi causati dalle vibrazioni.
- Page 14 Garanzia limitata e limitazione delle responsabilità I case per computer Fractal Design Define R4 sono garantiti per ventiquattro (24) mesi dalla data di consegna all’utente finale in caso di difetti nei materiali e/o nella fabbricazione. Entro questo periodo della garanzia limitata, i prodotti verranno riparati o sostituiti a discrezione di Fractal Design.
- Page 15 前言 恭喜并感谢您购买Fractal Design的Define R4 电脑机箱。请您在使用新机箱之前， 仔细阅读以下信息和说明。 Define R4 电脑机箱 新型Fractal Design Define R4 电脑机箱是在屡获殊荣并在商业上取得成功的De- fine R3电脑机箱的基础上设计开发的，同时，还在原设计的基础上改进了性能，并 增添了新的功能。 Define R4设定了Define系列的可配置性标准：该款机箱体积较大，可容纳全尺寸的 主板和显卡；其多渠道通风功能，确保了内部组件在理想的温度下运行；它的模块 化有利于内部组件和电缆的布线定位。 最后，Define R4延续了Define系列的传统，采用简约且炫目的斯堪的纳维亚式设 计，同时具有最多的功能和降噪体验。 装箱清单 • Define R4 电脑机箱 • 用户手册（本书） • 零件盒 安装/说明 为了充分利用Define R4 电脑机箱的改进功能和优势，特提供以下信息和说明。 可扩展性 Define R4的两个硬盘（HDD）盒中，上层可拆卸也可旋转。要拆卸或旋转上部硬盘...
- Page 16 避免了风扇和机箱之间的直接接触，有助于防止产生振动噪声。 结构/设计 主板固态硬盘安装位置 为了最大利用主板和侧面面板之间的空间，Define R4电脑机箱设置两个2.5英寸的 固态硬盘为额外的安装选项。 应先将固态硬盘安装在五金主板座上，再将主板安装在机箱中；硬盘应与前伸的 SATA连接器和直的SATA&SATA电源线一起安装- 不支持90°接头。 电源/硬盘活动LED指示灯 Define R4设有电源LED指示灯；通过开关主板上的连接器，电源LED指示灯可以 作为硬盘活动LED指示灯。在任一种情况下，连接到主板的操作是可选的；电脑 的功能不依赖于它的连接。 有限质保及责任范围 Fractal Design Define R4 电脑主机保修期为终端用户交付之日起的二十四 (24)个 月，针对的是材料和/或工艺上的缺陷。在此保修期内，由Fractal Design决定是否 对产品进行维修或 更换。保修申请必须提交到销售产品的代理商处，运费预付。 保修范围不包括： • 产品已用于出租用途 ， 使用不当 ，处理不当或未按照其既定的预期用途使用。 • 产品因自然灾害损坏，包括但不限于 电、火灾、洪水和地震。 • 产品的序列号和/或保修贴纸已被篡改或去除。 北美区: support.america@fractal-design.com 德国/瑞士/奥地利: support.dach@fractal-design.com 欧洲及其他: support@fractal-design.com...
- Page 17 序文 Fractal Design Define R4コンピューターケースをご購入いただき、誠にありがとうござい ました。製品をお使いになる前に、以下の情報と指示をよくお読みください。 Define R4コンピューターケース Fractal Design Define R4コンピューターケースは、受賞歴があり、商業的に成功したDe- fine R3コンピューターケースをベースとし、改良とR3にはない新しい機能を加えました。 Define R4はDefineシリーズのコンフィギュアビリティの基準を設定します。そのゆとりある 寸法はあらゆるサイズのマザーボードとグラフィックカードを収納できます。内部コンポ ーネントが理想的な温度で動作するように、複数の換気装置を選択できます。モジュール 方式を採用しているので、内部コンポーネントの取付とケーブルの配線が楽になります。 最後になりますが、Define R4は、最小主義的なスカンジナビアの魅力的なデザイン、最大 限の機能性、消音機能を組み合わせるというDefineシリーズの遺産を受け継いでいます。 パッケージの内容 • Define R4コンピューターケース • ユーザーマニュアル (本書) • アクセサリーボックス Fractal Designについて 2007年以来ずっと、Fractal Designはスタイリッシュで、エレガントで、現代的なスカン ジナビアデザインを取り入れた革新的なコンピュータコンポーネントを設計し、製造して います。細部まで厳しい注意を払ったFractal Design製品の特徴は、冷却、雑音低減、ケ ーブルルーティング、および使いやすさにおける数々の革新性にあります。 Fractal Design製品ラインには、受賞歴のあるコンピュータシャーシ(Define、Arc、Coreシ...
- Page 18 ァンの開始電圧をチェックしてください。 フィルタの清掃 ほこりがケースに入るのを防止するために、空気の取り入れ口にフィルタが取り付けられ ています。最適な冷却を保証するためには、フィルタを定期的に清掃する必要がありま す。 • PSUフィルタを清掃するには、ケースの後方にフィルタを滑らせて取り外し、積もった ほこりを取り除きます。 • フロントフィルタを清掃するには、フロントドアを開き、ドアの後ろのハッチの上の シンボルを押してファンホルダーを露出させます。ファンホルダーの上部に小さなリ リースメカニズムがあるのでそれを押してファンホルダーを取り外します。フィルタ はそのままの状態で清掃できますが、ファンホルダープラスチックから取り外せば、 水で洗うこともできます。 追加ファンの取付 Define R4のトップまたはサイドパネルの任意のポジションに追加のファンを設置するため に、ゴム製のスペーサーが付いています。このスペーサーはファンとケースが直接接触す ることを回避するためのもので、振動によるノイズを防止することに役立ちます。 構造 / 設計 マザーボードのSSD取付位置 マザーボードとサイドパネルの間のスペースを最大限に使用するために、Define R4コンピ ュータケースはマザーボードの後ろに2.5″のソリッドステートドライブ(SSD)を追加で2つ 取り付けることができます。 SSDは、マザーボードをケースに取り付ける前にマザーボードに取り付ける必要がありま す。このドライブは、SATAコネクタが前方を向いている状態で、ストレートのSATA & SATA 電源ケーブルによって取り付ける必要があります。 90度ケーブルはサポートされていませ ん。 パワー / HDDアクティビティLED Define R4はパワーLEDを備えています。マザーボードの上のコネクタを切り換えることによ って、パワーLEDはHDDアクティビティLEDとして作動することができます。いずれの場合...
- Page 19 限定保証と責任制限 Fractal Design Define R4コンピュータケースは、素材および/または製造における欠陥に 対して、最終消費者の元に届いた日付から24ヶ月間保証されています。この限定保証期間 内に、製品はFractal Designの裁量で修理されるか、交換されます。保証請求は製品を販 売した代理店に元払いで返却する必要があります。 以下の場合は保証は適用されません。 • 製品が賃貸の目的のために使われた、誤用された、不注意に扱われた、または明記さ れた用途以外で利用された場合 • 製品が稲妻、火災、洪水、および地震を含むがこれらに限定されない天災により損傷 した場合 • 製品のシリアル番号および/または保証ステッカーが改変されたか、取り除かれた場合 製品サポート 製品サポートに関しては、以下の連絡先にお問い合わせください。 北米: support.america@fractal-design.com DACH (ドイツ、スイス、オーストリア): support.dach@fractal-design.com 中国: support.china@fractal-design.com 欧州および/またはその他の国: support@fractal-design.com...
- Page 20 오. 확장성 Define R4에 있는 2개의 하드 디스크 드라이브(HDD) 골조 중 위에 있는 것은 제거할 수 있 으며 회전도 가능합니다. 상단 HDD 골조를 제거 또는 회전시키려면 2개의 고정 나사를 제 거해야 합니다. HDD 골조를 제거하거나 회전한 후에는 나사를 다시 삽입하여 고정시키십시...
- Page 21 팬 컨트롤러는 앞쪽 문 뒤 상단 오른쪽 코너에 있습니다. 컨트롤러는 3곳에 있습니다: 아래 에 위치한 것은 속도가 낮고(5v), 가운데 것은 중간 속도(7v), 그리고 위쪽에 위치한 것은 최 고 속도(12v)입니다. 참고: 일부 팬은 저속에서는 작동하지 않으며 높은 속도로 설정할 필요가 있습니다. 설정해서 사용할 비-Fractal Design의 시작 전압을 확인하십시오. 필터 청소...
- Page 22 컴퓨터 기능은 연결의 영향을 받지 않습니다. 제한된 보증 및 신뢰성 Fractal Design Define R4 컴퓨터 케이스는 제품에 하자가 있거나 고장이 난 경우 구입일로 부터 24개월 간 보증합니다. 제한된 보증 기간 내에 제품은 Fractal Design의 지침대로 교체 또는 수리됩니다. 보증 청구는 제품을 구입한 곳을 통해서 신청해야 합니다.
- Page 23 Przed użyciem nowego produktu należy uważnie przeczytać następujące informacje i instrukcje. Obudowa komputera Define R4 Nowa obudowa komputera Fractal Design Define R4 bazuje na nagradzanej i udanie przyjętej na rynku komercyjnym obudowie komputera Define R3, dokonane zostały w niej także poprawki i dodane nowe funkcje.
- Page 24 Define R4, dostarczone zostały następujące informacje i instrukcje. Możliwości rozbudowy Wnęki na dwa dyski twarde (HDD) w Define R4, górna wyjmowana i z możliwością obrotu. W celu wyjęcia i obrócenia górnej wnęki HDD należy odkręcić dwie zabezpieczające śruby z łbem radełkowanym. Po wyjęciu lub obróceniu wnęki HDD należy ponownie włożyć...
- Page 25 SATA & SATA – 90° kable nie są obsługiwane. Dioda LED zasilania/ HDD Define R4 posiada diodę LED zasilania; poprzez przełączenie złączy na płycie głównej, dioda LED zasilania może działać jako dioda LED aktywności HDD. W obu przypad- kach, to połączenie z płytą...
- Page 26 Define R4. Перед использованием нового корпуса полностью прочтите приведенные ниже сведения и инструкции. Компьютерный корпус Define R4 Новый корпус Fractal Design Define R4 построен на основе удостоенного наград и популярного у покупателей корпуса Define R3 – в его конструкции реализован ряд усовершенствований и новых функций.
- Page 27 оптимальным образом для аккуратной сборки, отличного охлаждения жестких дисков и удобства прокладки кабелей. • При снятой верхней корзине для жестких дисков в корпус Define R4 можно установить видеокарты длиной до 400 мм. • В повернутом состоянии верхняя корзина для жестких дисков действует в качестве...
- Page 28 Индикатор питания и активности жесткого диска Корпус Define R4 оснащен светодиодным индикатором питания. Переключив разъемы на материнской плате, индикатор питания можно использовать в качестве индикатора активности жесткого диска. В любом случае подключать его к материнской плате необязательно; работа компьютера от него не зависит.
- Page 29 Define R4 est le standard de configurabilité dans la Série Define : Ses grandes dimen- sions acceptent facilement les cartes mères et les cartes graphiques de toute taille ; ses nombreuses options de ventilation garantissent que les composants internes restent à...
- Page 30 Remarque: Certains ventilateurs ne peuvent pas démarrer avec la position de vitesse lente, et ont besoin d’un réglage plus élevé. Vérifiez le Voltage de démarrage pour les ventilateurs qui ne sont pas de Fractal Design, pour vérifier le réglage à utiliser.
- Page 31 SATA & d’alimentation SATA droits – les câbles à 90° ne sont pas supportés. LED d’alimentation/d’activité DD Le Define R4 dispose d’un LED d’alimentation ; en changeant les connecteurs sur la carte mère, le LED d’alimentation peut être utilisé comme un LED d’activité DD. Dans les deux cas, cette connexion à...
- Page 32 Define R4, var god läs följande information. Expanderbar Den övre av de två hårddiskburarna i Define R4 kan tas bort eller vridas. För att göra detta måste de två tumskruvarna som håller den skruvas bort. När hårddiskburen tagits bort eller vridits, kan tumskruvarna sättas tillbaka.
- Page 33 90° kablar stöds inte. Indikator för ström eller hårddiskaktivitet Define R4 har en lysdiod i fronten som normalt sett används som indikator för datorns ström- läge (Power LED). Genom att byta dess anslutning på moderkortet kan lysdioden fungera som en aktivitetsindikator för HDD-enheten istället (HDD LED). I båda fallen är anslutningen...
- Page 34 Begränsad garanti och ansvarsbegränsningar Define R4-datorhöljen från Fractal Design täcks av en tjugofyra (24) månaders garanti från leveransen till första slutanvändaren, mot defekter i material och/eller tillverkning. Under denna period med begränsad garanti kommer produkterna att antingen repareras eller bytas enligt Fractal Designs gottfinnande.
- Page 36 Exploded View DEFINE R4 Frontpanel Mounting bracket for fans including fan filter USB 2.0 and USB 3.0 Removable upper hdd cage Lower hdd cage hdd mounting bracket Bottom dust filter ModuVent Noise damping material Air intake Fan controller switch Placement for SSD drives ** Backside of motherboard tray ** SSD drives have to be mounted before motherboard is mounted.
- Page 37 w w w. f r a c t a l - d e s i g n . c o m...
