4 Raccordement électrique
Danger !
Remarque !
Attention !

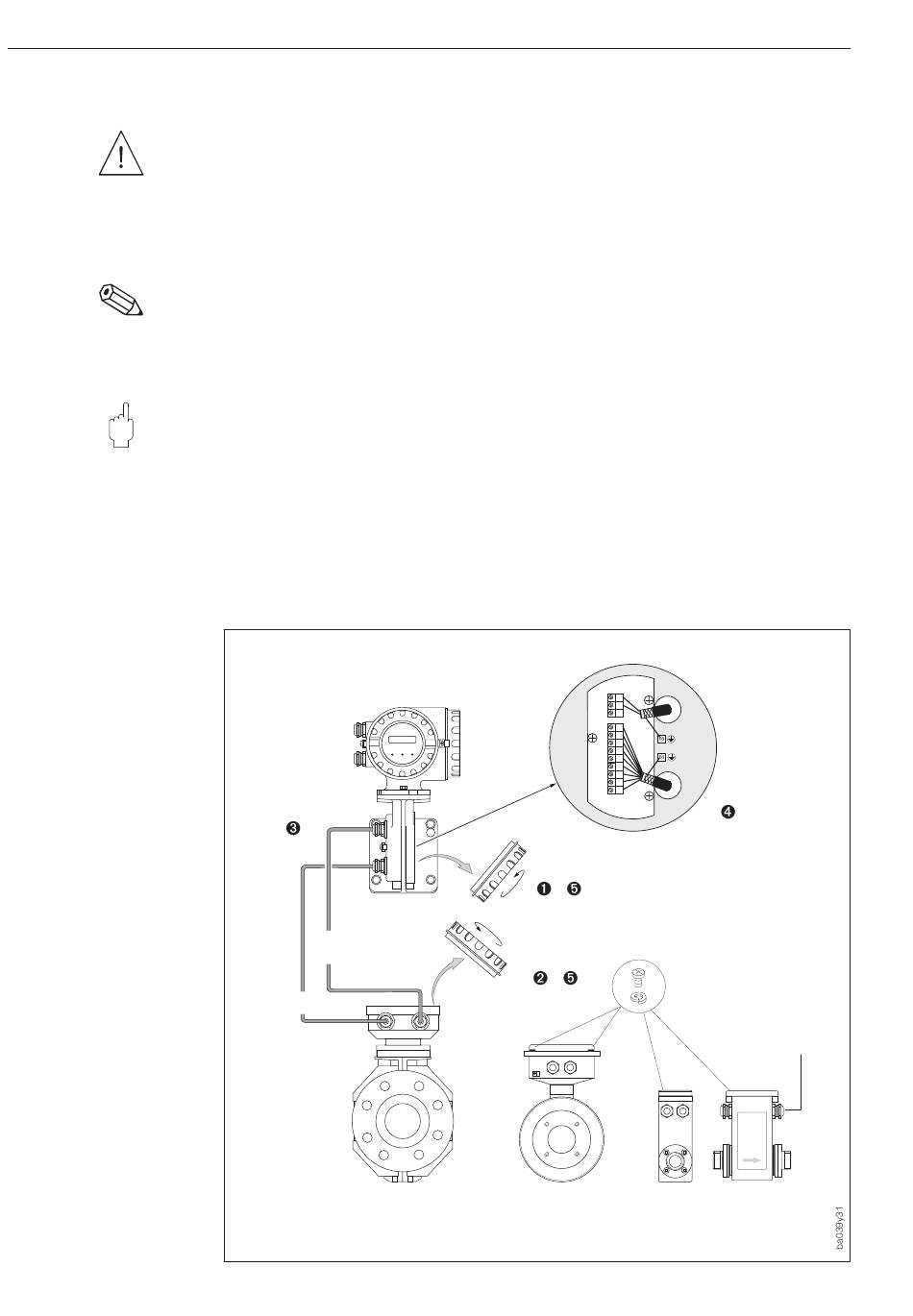

Fig. 25
Raccordement du câble de liaison
capteur / transmetteur
26
4.3 Raccordement du câble de la version séparée
Danger
Risque d'électrocution. Couper l'alimentation avant toute intervention.
1. Desserrer la bague de sécurité et retirer le couvercle du boîtier du transmetteur.
2. Retirer le couvercle du capteur côté compartiment de raccordement.
– Promag A, H : desserrer les 4 vis cruciformes
– Promag F : desserrer la bague de sécurité et dévisser le couvercle.
Remarque :
Les bornes de raccordement du Promag A se trouvent à l'intérieur du boîtier.
3. Introduire le câble de signal et de bobine dans les entrées de câble du boîtier
de raccordement.
Attention !
Risque de destruction de la bobine, ne raccorder ou enlever le câble de bobine
uniquement après mise hors tension de l'appareil.
4. Faire le raccordement du capteur au transmetteur selon les schémas électriques
(fig. 26).
5. Revisser correctement le couvercle du compartiment de raccordement.
Sur le Promag F, il faut en plus serrer la vis de la bague de sécurité.
Transmetteur
Câble de courant
de bobine
Câble de signal
Promag F
Promag 30 (Modell '99)
41
42
22
23
36
37
4
8
7
5
6
FS
Promag H Promag A
Capteur
Câble de courant
de bobine
FL
