3.2 Raccordement du câble de liaison version séparée
3.2.1 Câble de liaison
Confection du câble de liaison

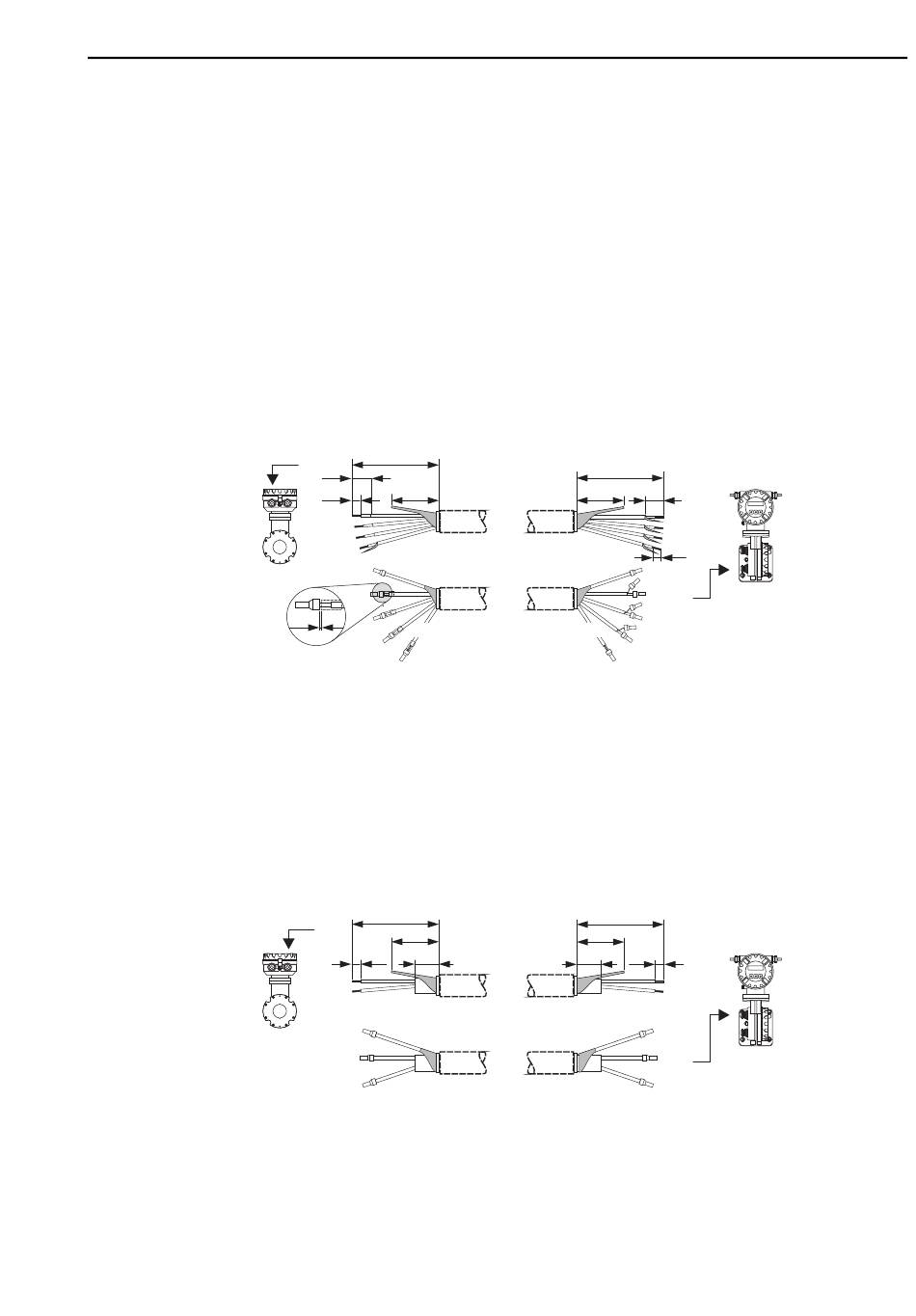

Confectionner les câbles de signal et de bobine comme représenté ci-après (Détail A).
Les fils fins doivent être munis de douilles (Détail B).
Confection du câble de signal
Veuillez vous assurer que les douilles de câble côté capteur n'entrent pas en contact avec les
blindages de fils ! Ecart minimal = 1 mm (0.04"), exception "GND" = câble vert
mm (inch)
a = 80 (3.15)
b = 17 (0.67)
c = 8 (0.31)
d = 50 (1.97)
e = ≥ 1 (≥ 0.04)
m = terminaison de câble rouge, ∅ 1,0 mm (0,04"); n = terminaison de câble blanche, ∅ 0,5 mm (0,02")
Confection du câble de bobine
Sectionner un fil du câble 3 fils à hauteur du renfort ; seuls deux fils sont nécessaires pour le
raccordement.
mm (inch)
a = 70 (2.76)
b = 50 (1.97)
c = 8 (0.31)
d = 10 (0.39)
m = terminaison de câble rouge, ∅ 1,0 mm (0,04"); n = terminaison de câble blanche, ∅ 0,5 mm (0,02")
Endress+Hauser
Capteur
a
b
c
d
m
n
e
n
GND
n
m
Capteur
a
b
c d
m
m
m
Transmetteur
a
A
b c
m
B
m
n
m
n
m
GND
n
n
Transmetteur
a
b
A
c d
m
B
m
m
mm (inch)
a = 80 (3.15)
b = 50 (1.97)
c = 17 (0.67)
d = 8 (0.31)
d
A0010760
mm (inch)
a = 70 (2.76)
b = 50 (1.97)
c = 10 (0.39)
d = 8 (0.31)
A0010761
