6 Description des fonctions
44
AFFICHAGE
tot_ofl
Affichage des dépassements du totalisateur.
fu 54 Le débit totalisé est indiqué par un nombre à 8 digits max. Les valeurs
supérieures (>99999999) sont visibles sous forme de dépassement dans
cette fonction.
Nombre de dépas-
Le total effectif se compose des dépassements affichés et du débit actuel
sements du totali-
(affichage → total).
sateur
exemple :
Affichage de 2 dépassements : 2
Valeur totalisateur courante : 00004321 [m
Total effectif : 200004321 [m
PARAMETRES PROCESS
lfc
Entrée des points de commutation pour la suppression des débits de fuite.
fu 61 Celle-ci évite la prise en compte de faux débits dans la partie inférieure de la
gamme (par ex. une colonne de liquide instable au repos).
Dans le cas de variation dans la partie inférieure de la gamme, l'hystérésis
Suppression des
(50 % du débit de fuite) évite un enclenchement et un déclenchement continus
débits de fuite
de la fonction.

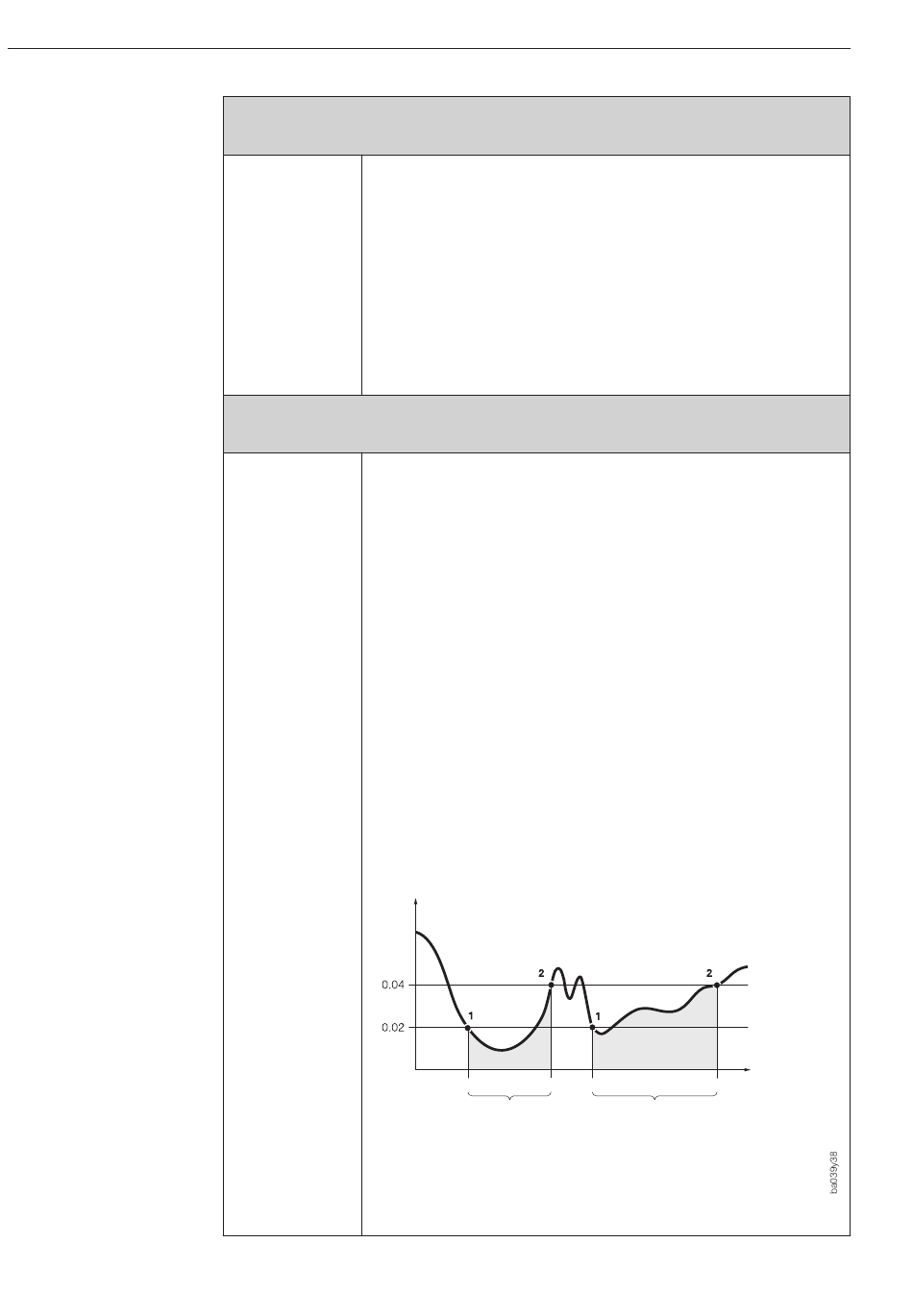

Point d'enclenchement (1)
Lorsque la vitesse d'écoulement passe en dessous de 0,02 m/s, la
suppression des débits de fuite est activée, tous les signaux de sortie
(impulsion, courant) passent à l'état logique zéro (0/4 mA, logique "0").
L'affichage indique le segment ( low flow cutoff ).
Point de déclenchement (2)
Lorsque la vitesse d'écoulement passe de nouveau au-dessus de 0,04 m/s, la
fonction est de nouveau désactivée .
6
v [m/s]
Groupe de fonctions
display / gr50
–
3
]
Groupe de fonctions
ProCESS / gr60
–
LFC_off Activation suppression
LFC_on Désactivation suppression
cancel
1 Point d'enclenchement
2 Point de déclenchement
Suppression
active
Promag 30 (Modell '99)
3
]
Débit de fuite
100%
50%
Temps
Suppression
active
