G 70
8.2
Vérification de l'interrupteur d'arrêt d'urgence
Préalables
Arrêt de la génératrice
Procédure
Suivre la procédure ci-dessous pour vérifier l'interrupteur d'arrêt d'urgence.

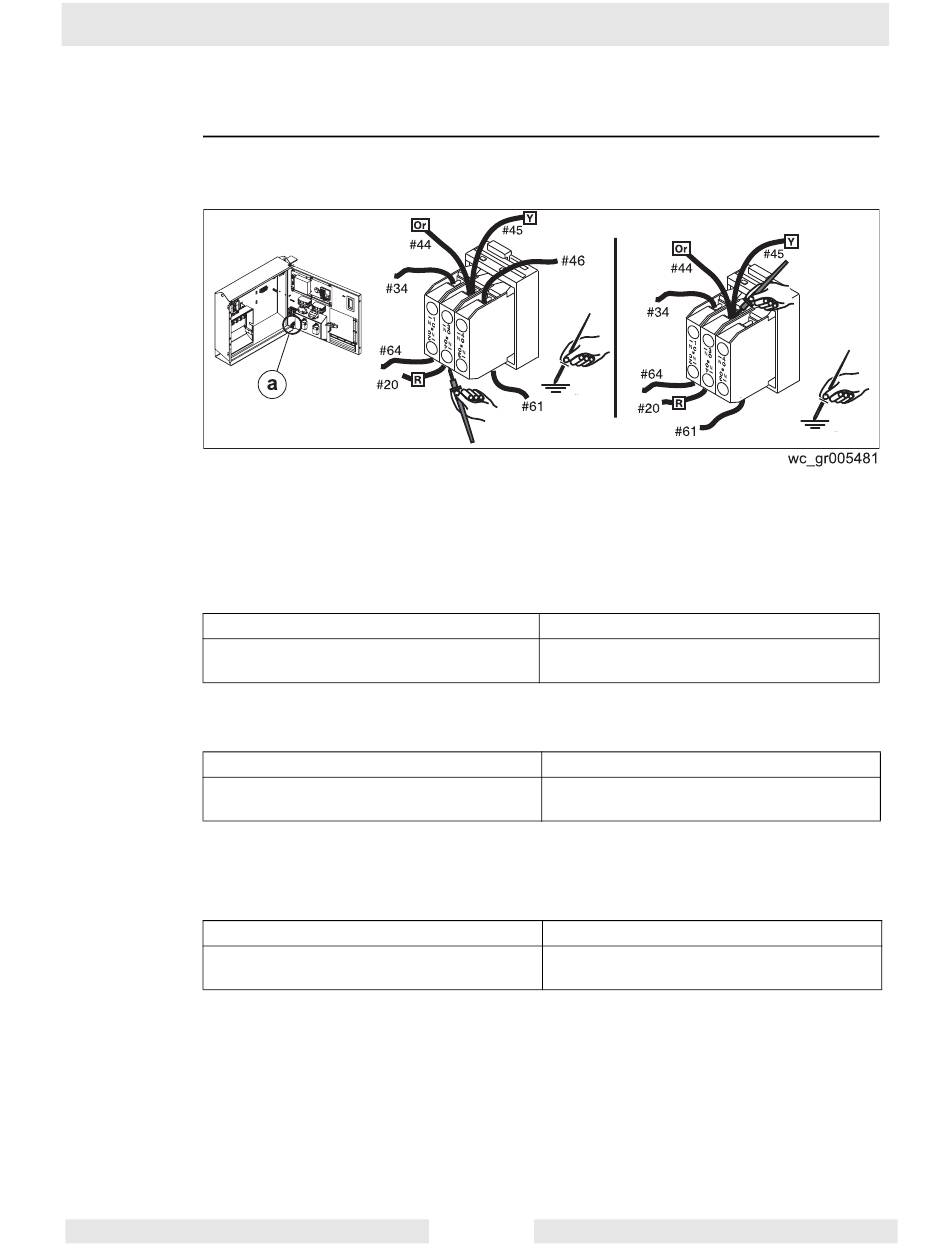

1. Ouvrir le grand panneau à charnières. Repérer l'interrupteur d'arrêt d'urgence (a).
2. Mettre l'interrupteur d'arrêt d'urgence en position désactivée (sorti).
3. Vérifier les raccordements du câblage à l'interrupteur d'arrêt d'urgence.
Vérifier le serrage de tous les raccordements.
4. Mesurer la tension entre le fil rouge n° 20 et la terre.
La mesure est-elle au moins de 9,8 V CC ?
5. Mesurer la tension entre le fil jaune n° 45 et la terre.
Mesure-t-on une tension ?
L'interrupteur d'arrêt d'urgence est
6. Mettre l'interrupteur d'arrêt d'urgence en position activé (en service).
7. Mesurer la tension entre le fil jaune n° 45 et la terre.
La mesure est-elle au moins de 9,8 V CC ?
L'interrupteur d'arrêt d'urgence est OK.
La vérification de l'interrupteur d'arrêt d'urgence est maintenant terminée.
Continuer à la section 8.3 Vérification de l'interrupteur de porte à cosses.
wc_tx000958fr.fm
Dépannage de la tension de sortie
Oui ____
Continuer.
Oui ____
défectueux ; le remplacer.
Oui ____
Vérifier la condition/connexion du fil rouge
n° 20 à la plaque à bornes.
L'interrupteur d'arrêt d'urgence est
défectueux ; le remplacer.
65
Non ____
Non ____
Continuer.
Non ____
