Vérification Du Commutateur D'arrêt D'urgence - Wacker Neuson G 70 Manuel De Réparation

G 70

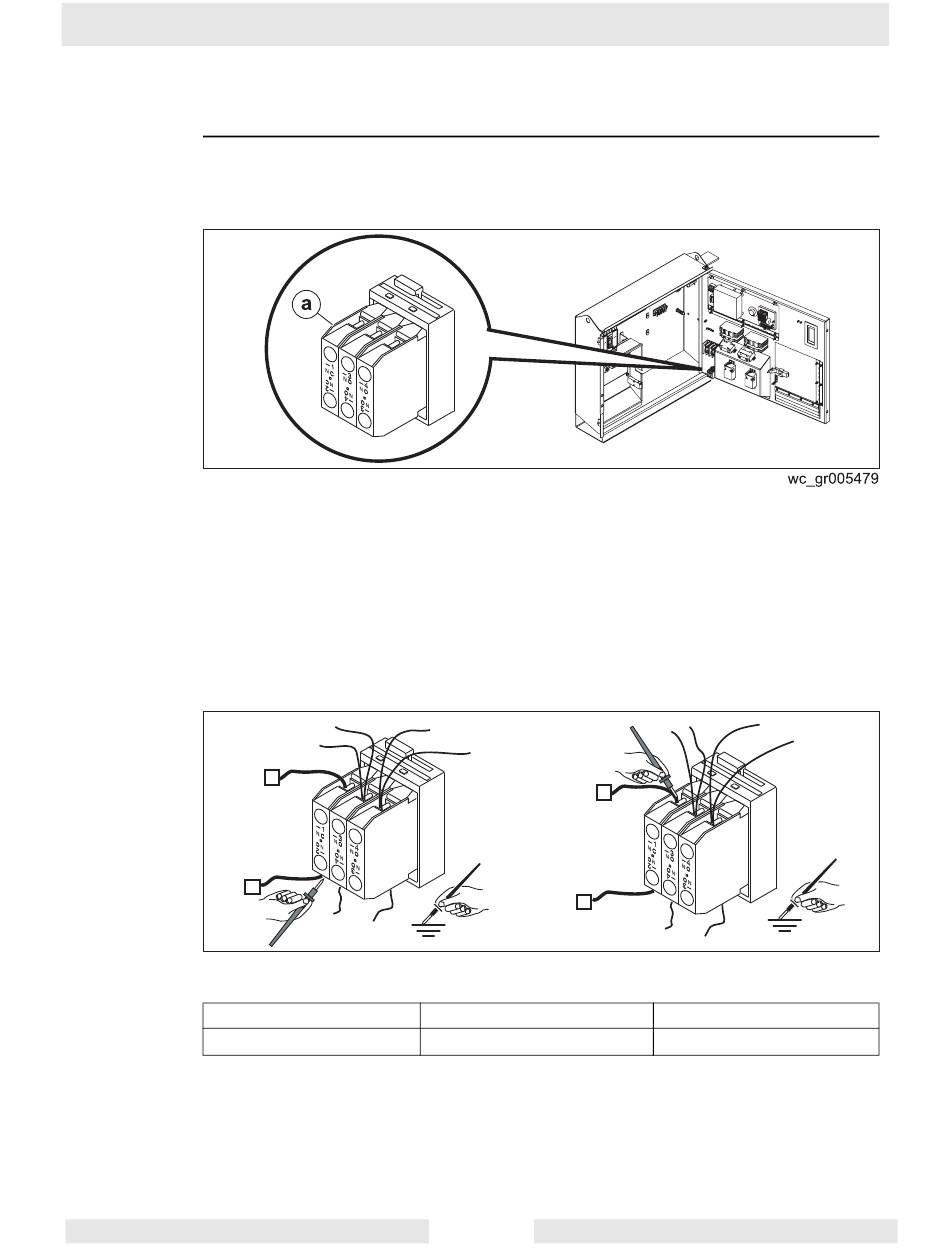

7.3 Vérification du commutateur d'arrêt d'urgence
Préalables Tension de la batterie 11–13 V CC
Procédure Suivre la procédure ci-dessous pour vérifier l'interrupteur d'arrêt d'urgence.
1. Déposer le panneau arrière de la machine afin d'accéder à l'interrupteur d'arrêt
d'urgence (a).
2. Vérifier les raccordements du câblage à l'interrupteur d'arrêt d'urgence. Vérifier
le serrage de tous les raccordements.
Remarque : Si le fil n° 61 est court-circuité à la terre, la machine ne démarrera pas
et l'afficheur LCD affichera « EMERGENCY STOP » (« ARRÊT D'URGENCE »).
3. Mettre l'interrupteur DÉMARRER/FONCTIONNER à la position DÉMARRER.
4. Mettre l'interrupteur d'arrêt d'urgence en position désactivée (sorti).
5. Vérifier la tension entre le câble violet n° 64 (à l'interrupteur) et la mise à la
terre.
La mesure est-elle au moins de 9,8 V CC ?
Cette procédure continue à la page suivante.
wc_tx000957fr.fm
Dépannage du système de démarrage du moteur
#46
#79
V
#34
#64
V
#61
#20
Oui____
Continuer.
#45
#44
V
#64
V
Non____
Réparer le câble violet n° 64.
57
#46
#79
#45
#44
#34
#61
#20
wc_gr005181
Votre relevé
