Dépannage de MCM (module de commande moteur)/capteur
5.8
Vérification du circuit du BUS RLC du MCM
Préalables
Arrêt de la génératrice
MCM éteint
Procédure
Suivre la procédure ci-dessous pour vérifier le circuit du BUS RLC du MCM.
1. Ouvrir le panneau de contrôle.

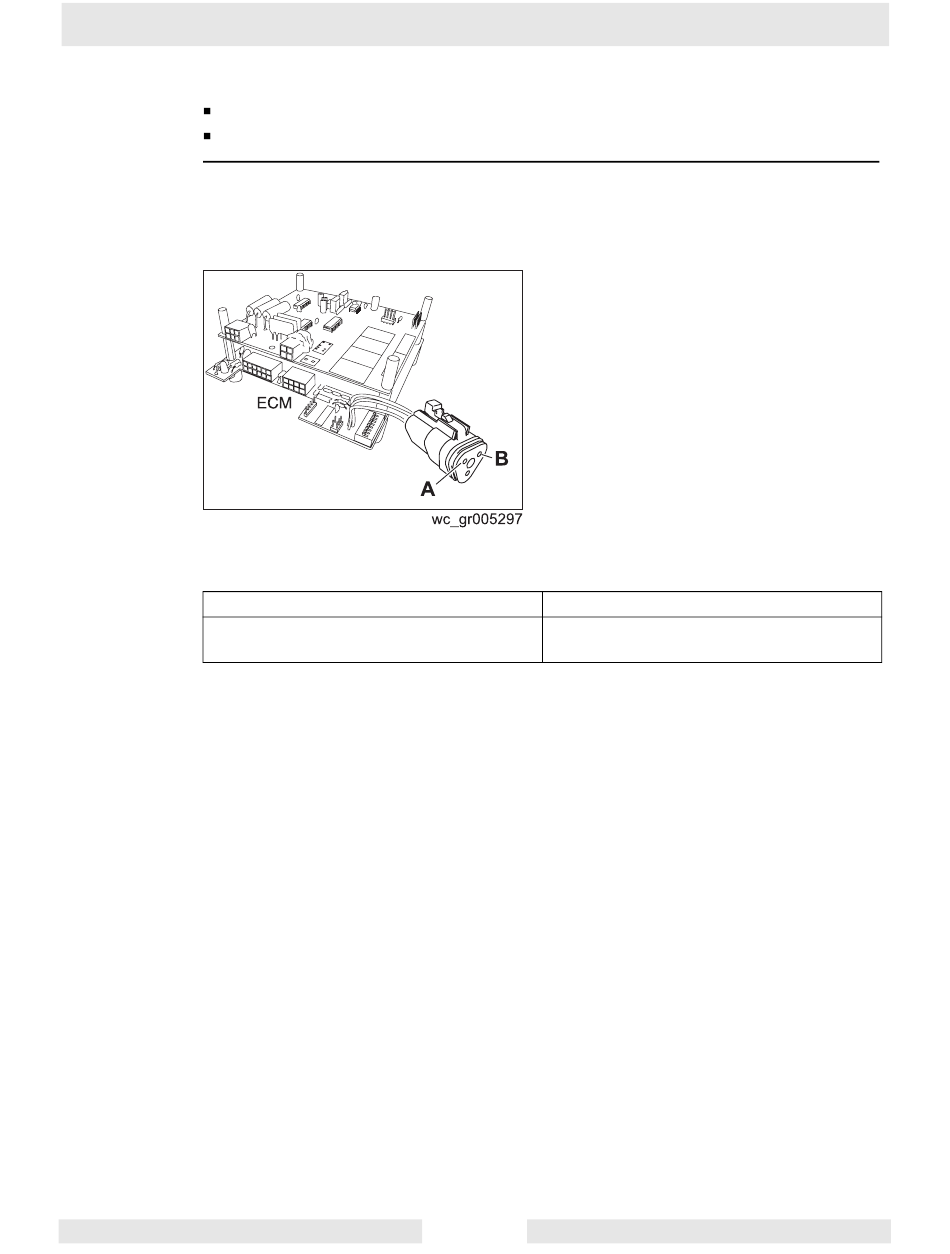

2. Débrancher le connecteur du BUS RLC.
3. Mesurer la résistance entre les terminaux A et B du connecteur.
Est-ce qu'on mesure environ 120 ohms ?
4. Rebrancher le connecteur du BUS RLC.
5. Fermer le panneau de commande.
Le circuit du BUS RLC du MCM a maintenant été vérifié.
wc_tx000956fr.fm
Oui ____
Le circuit de BUS RLC est OK.
Le circuit de BUS RLC est défectueux.
Remplacer le module.
48
G 70
Non ____
