G 70
Dépannage de MCM (module de commande moteur)/capteur
5.5
Calibration de l'afficheur d'ampérage CA du MCM
Préalables
Génératrice fonctionnelle
Ampèremètre
Charge de 25A ou plus
Procédure
Suivre la procédure ci-dessous pour calibrer l'ampérage affiché sur le MCM.
1. Attacher une charge de 25A ou plus aux cosses.
2. Placer l'interrupteur DÉMARRER/FONCTIONNER à la position DÉMARRER afin
de démarrer le moteur.
3. Fermer le coupe-circuit principal.
4. Attacher un ampèremètre à pinces sur une des lignes branchées aux cosses.
5. Observer l'affichage du MCM tandis qu'il montre les valeurs d'ampèrage pour chaque
montant. Placer l'interrupteur du compteur horaire en position inférieure lorsque le
MCM affiche une valeur d'ampérage.
6. Comparer le relevés des ampères sur l'ampèremètre avec celles sur le MCM.
Les relevés se situent-ils autour de 0,5 ampères ?
Aucun ajustement requis.

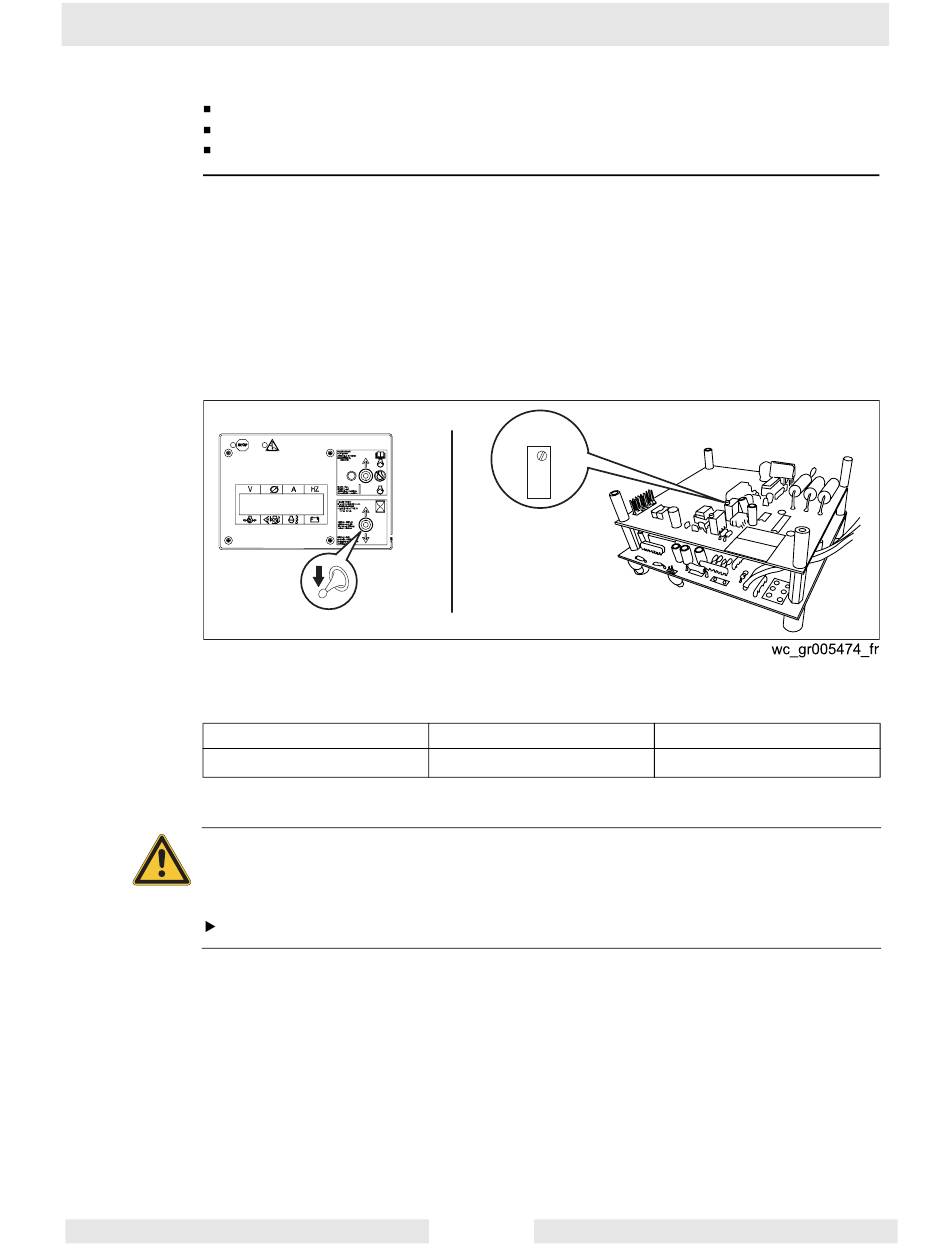

7. Ouvrir le panneau de commande et repérer le pot AMPS ADJ.
AVERTISSEMENT
Danger de choc électrique. Une forte tension existe entre les ailettes de
refroidissement du Régulateur de Tension Automatique (RTA) pendant que le
moteur tourne. Un choc électrique peut causer de graves blessures ou la mort.
Ne pas toucher au RTA lorsque le moteur est en marche.
8. Ajuster le pot AMPS ADJ jusqu'à ce que la lecture sur le MCM soit la même que
celle mesurée par l'ampèremètre.
9. Fermer le panneau de commande.
L'affichage de l'ampérage du MCM est maintenant calibré.
wc_tx000956fr.fm
Oui ____
AMP
AJUST
Non ____
Continuer.
45
MCM
Votre relevé
