Montage
12
Mesure de pression de vapeur

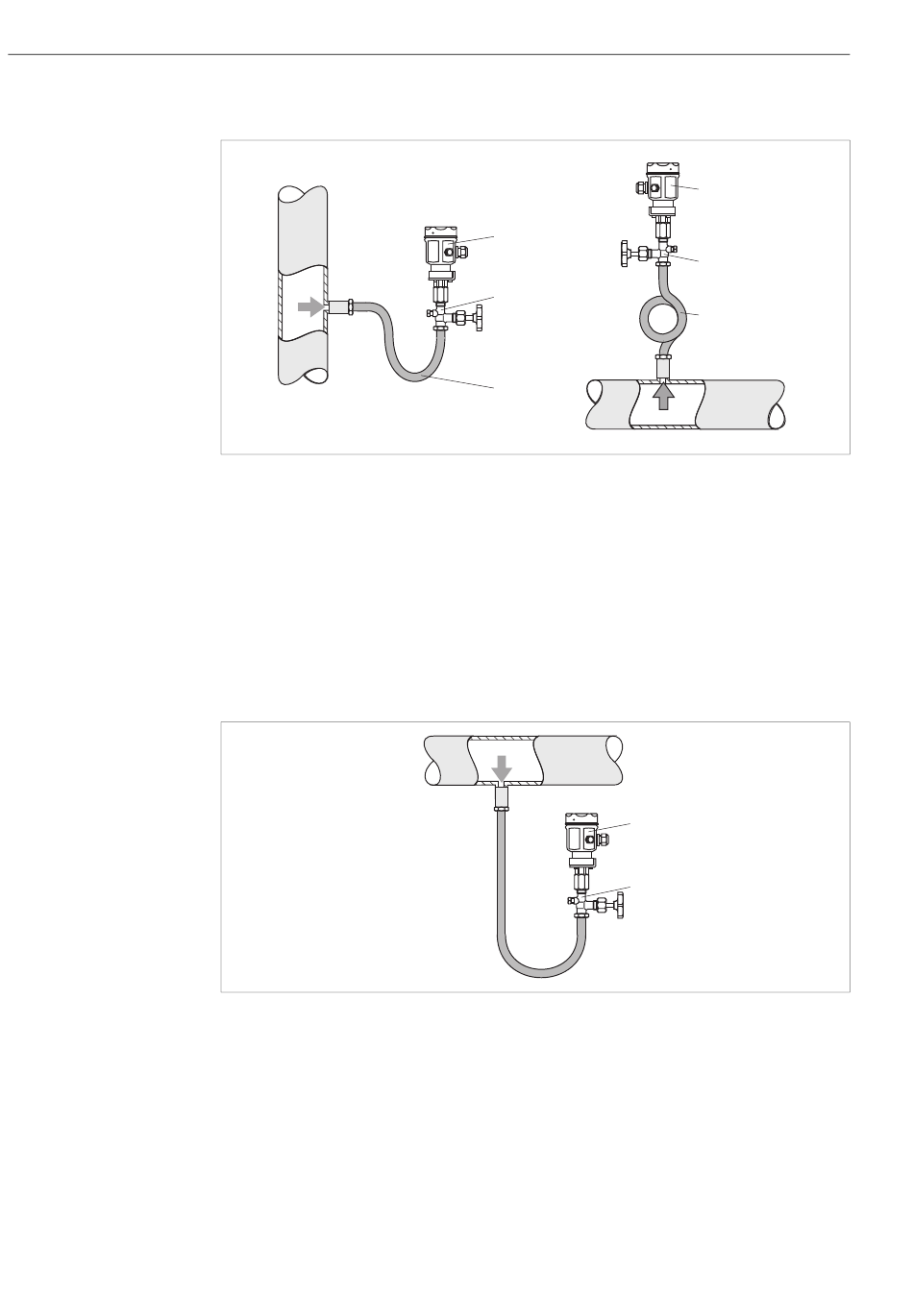

Fig. 5: Ensemble de mesure de pression de vapeur
➀
Cerabar M
➁
Vanne d'isolement
➂
Siphon en U
➃
Siphon cor de chasse
• Monter le Cerabar M avec siphon au dessus de la prise de pression.
Le siphon abaisse la température à pratiquement la température ambiante.
• Remplir le siphon de liquide avant la mise en service.
Mesure de pression de liquides
Fig. 6: Ensemble de mesure de pression de liquide
➀
Cerabar M
➁
Vanne d'isolement
• Monter le Cerabar M avec vanne d'isolement en dessous ou à même hauteur que le piquage de
prélèvement.
Cerabar M mit PROFIBUS PA
