Information technique

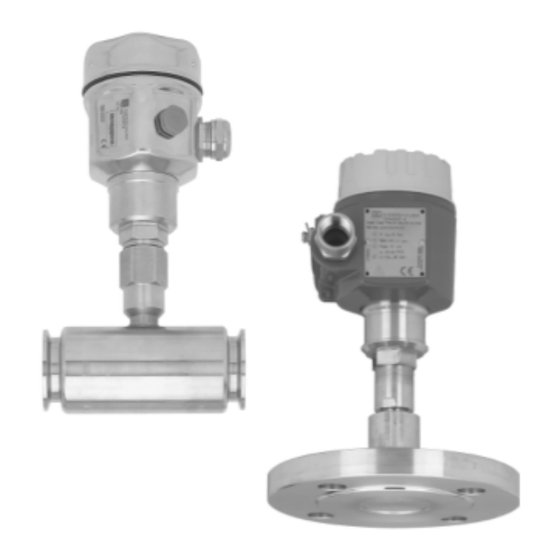

Cerabar M PMC41/45, PMP41/45/46/48
Transmetteur de pression
Avec membrane céramique ou métallique
Résistant aux surpressions et avec fonction de surveillance
Avec électronique analogique, HART ou PROFIBUS PA
Domaines d'application
Les transmetteurs de pression Cerabar M mesurent la
pression absolue ou relative dans les gaz, vapeurs, liqui-
des et poussières. Grâce à sa modularité, le Cerabar M est
adapté à tous les environnements industriels.
Tous les raccords process sont disponibles : aseptiques,
filetés, séparateurs et brides.
TI399P/14/fr/09.06
Principaux avantages
• Précision de mesure
– Ecart de mesure inférieur à 0,2 % de la gamme de
mesure réglée (en option : meilleur que 0,1 %)
– Gamme de mesure réglable avec rangeabilité 10:1
– Stabilité à long terme meilleure que 0,1 %/an
• Utilisation en surveillance de pression jusqu'à SIL 2
selon CEI 61508/CEI 61511-1
• Cellules
– Cellule céramique capacitive sèche (Ceraphire
pour gammes de mesure jusqu'à 40 bar - résistante
aux surpressions, aux pulsations, au vide
– Cellule piézorésistive avec membrane métallique
pour gammes de mesure jusqu'à 400 bar
• Signaux de sortie : 4...20 mA, 4...20 mA avec HART,
PROFIBUS PA
• Boitier
Avec son boitier en inox sans zone morte, Cerabar M
satisfait aux exigences élévées en matière d'hygiène
des industries agroalimentaire et pharmaceutique.
Le boitier aluminium revêtu a également fait ses preu-
ves dans l'industrie des procédés.
• Variantes d'appareil conformes ASME-BPE
®
)
