Câblage
26
4.3

Protection

Les appareils satisfont aux exigences selon protection IP 67 (NEMA 4X).
Afin d'assurer la protection IP 67 (NEMA 4X) après le montage sur site ou une intervention, 
les points suivants doivent être impérativement pris en compte :
• Les joints du boitier doivent être placés propres et non endommagés dans la gorge. le cas échéant,
il convient de sécher les joints, de les nettoyer ou de les remplacer. Si l'appareil est utilisé dans
une atmosphère explosible, il convient de mettre en place les joints correspondants 
Endress+Hauser.
• Toutes les vis du boîtier ou du couvercle à visser doivent être serrées fortement.
• Les câbles utilisés pour le raccordement doivent répondre aux spécifications en matière de 
diamètre extérieur (ä 62, Entrées de câble).
• Serrer fortement les raccords de câble afin d'assurer l'étanchéité (Point a å 20).
• Afin que l'humidité ambiante ne puisse gagner l'entrée (Point b å 20), les câbles doivent 
former une boucle devant l'entrée ("siphon").
• Monter l'appareil de mesure pour que les entrées de câble ne soient pas orientées vers le haut.
• Les entrées de câble non utilisées doivent être supprimées ou occultées.
• La douille de protection utilisée ne doit pas être enlevée de l'entrée de câble.

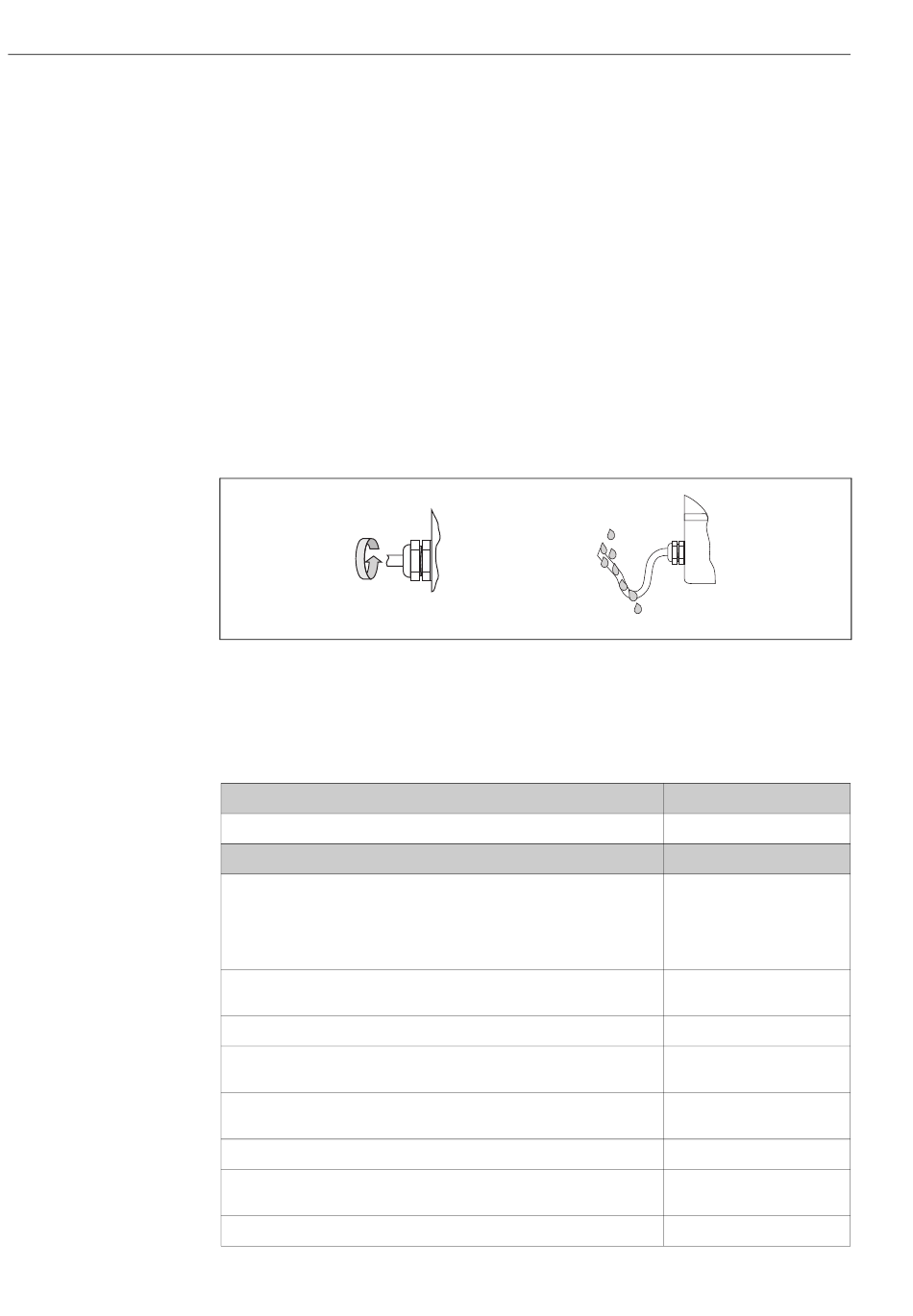

Fig. 20: Conseils de montage pour entrées de câble
4.4 Contrôle du raccordement
Après le raccordement électrique de l'appareil, procéder aux contrôles suivants :
Etat et spécifications de l'appareil
L'appareil de mesure ou le câble est-il endommagé (contrôle visuel) ?
Raccordement électrique
La tension d'alimentation correspond-elle aux indications portées sur la plaque
signalétique ?
Non Ex : 12...36 V DC (avec HART 18...36 V DC)
Ex-i et Ex-n : 12...30 V DC (avec HART 18...30 V DC)
Ex-d : 15...36 V DC (avec HART 21...36 V DC)
Les câbles utilisés correspondent-ils aux spécifications nécessaires ?
Les câbles montés sont-ils soumis à une traction ?
Les câbles pour l'alimentation/la sortie courant, la sortie fréquence (en option) et
la terre sont-ils correctement raccordés ?
Seulement version séparée : Le câble de liaison entre le capteur et le transmetteur
est-il correctement raccordé ?
Toutes les bornes de raccordement sont-elles bien serrées ?
Toutes les entrées de câble sont-elles montées, serrées et étanches ?
Entrée de câble avec "siphon" ?
Tous les couvercles de boîtier sont-ils montés et bien serrés ?
a
Proline Prowirl 72
b
A0001914
Remarques
–
Remarques
–
ä 22,
ä 62
–
ä 22
ä 21
–
ä 26
–
