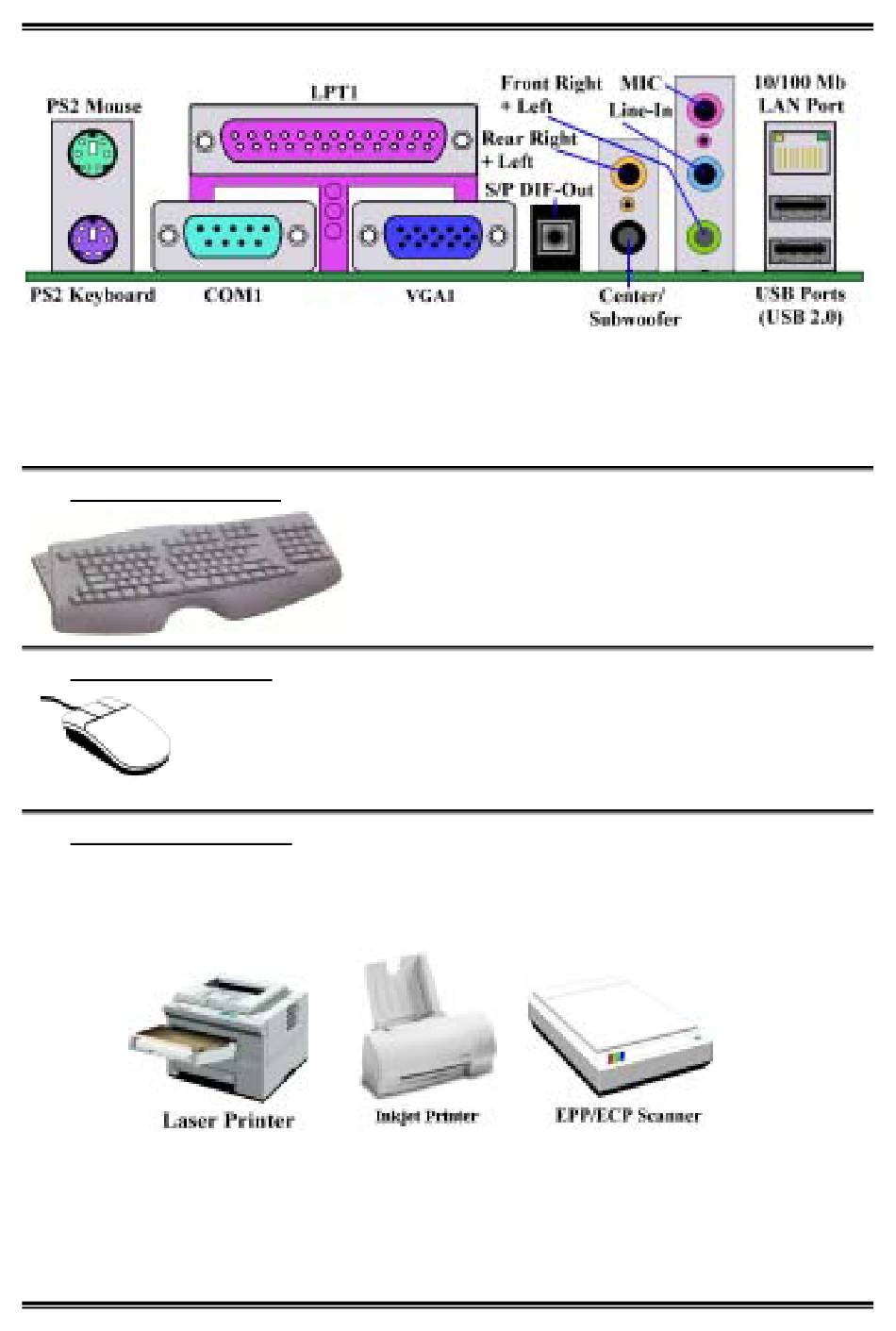

Illustration 2-9b. Connecteurs du panneau arrière de la NF7-M
La Figure 2-9a/b vous montre les connecteurs du panneau arrière de la NF7/NF7-M/NF7-S, ces
connecteurs servent à y connecter des périphériques externes à la carte mère. Nous allons décrire plus bas
quel périphérique peut être connecté à tel connecteur.
(16). Connecteur Clavier PS/2
(17). Connecteur Souris PS/2
(18). Connecteur Port Parallèle
Ce port parallèle est aussi appelé port "LPT", tout simplement parce qu'il sert le plus souvent à y
connecter une imprimante. Vous pouvez brancher d'autres périphériques qui supportent ce protocole de
communication comme des scanners, etc.
NF7/NF7-M/NF7-S
Branchez ici une souris PS/2 sur ce connecteur 6-pin Din.
Connectez un clavier PS/2 sur ce connecteur-Din à 6-pins. Si
vous utilisez un clavier AT, vous pouvez vous procurer un
convertisseur AT vers ATX et ainsi utiliser votre ancien
clavier AT. Nous vous suggérons d'utiliser un clavier PS/2
pour une meilleure compatibilité.
