Proline Promass 83
"
#
Endress+Hauser
6.4

Configuration

6.4.1

Deux sorties courant : active/passive

La configuration des sorties courant comme "actives" ou "passives" se fait à l'aide de différents ponts
sur la platine E/S ou sur le sous-module courant.
Attention !
La configuration des sorties courant "actives" ou "passives" est seulement possible pour des platines
E/S non Ex i. Les platines E/S Ex i sont câblées de manière fixe comme "actives" ou "passives", voir
tableau  ä 29
Danger !
Risque d'électrocution ! Pièces accessibles, sous tension. Veuillez vous assurer que l'alimentation est
débranchée avant d'enlever le couvercle du compartiment de l'électronique.
1. Déconnecter l'alimentation électrique.
Déposer la platine E/S  ä 96
2.
Positionner les ponts  å 40
3.
"
Attention !
– Destruction d'appareils de mesure. Respecter scrupuleusement les positions des ponts
indiquées dans la figure. Des ponts mal placés peuvent provoquer des surtensions et de ce
fait détériorer l'appareil de mesure lui-même ou les appareils externes raccordés !
– Tenir compte du fait que la position du sous-module de courant sur la platine E/S peut
différer selon la variante, et de ce fait aussi l'occupation des bornes dans la zone de
raccordement du transmetteur  ä 29.
4. Le montage de la platine E/S se fait dans l'ordre inverse.
O U
T /
P U
I N
O U
T /
P U
I N
O U
T /
P U
I N

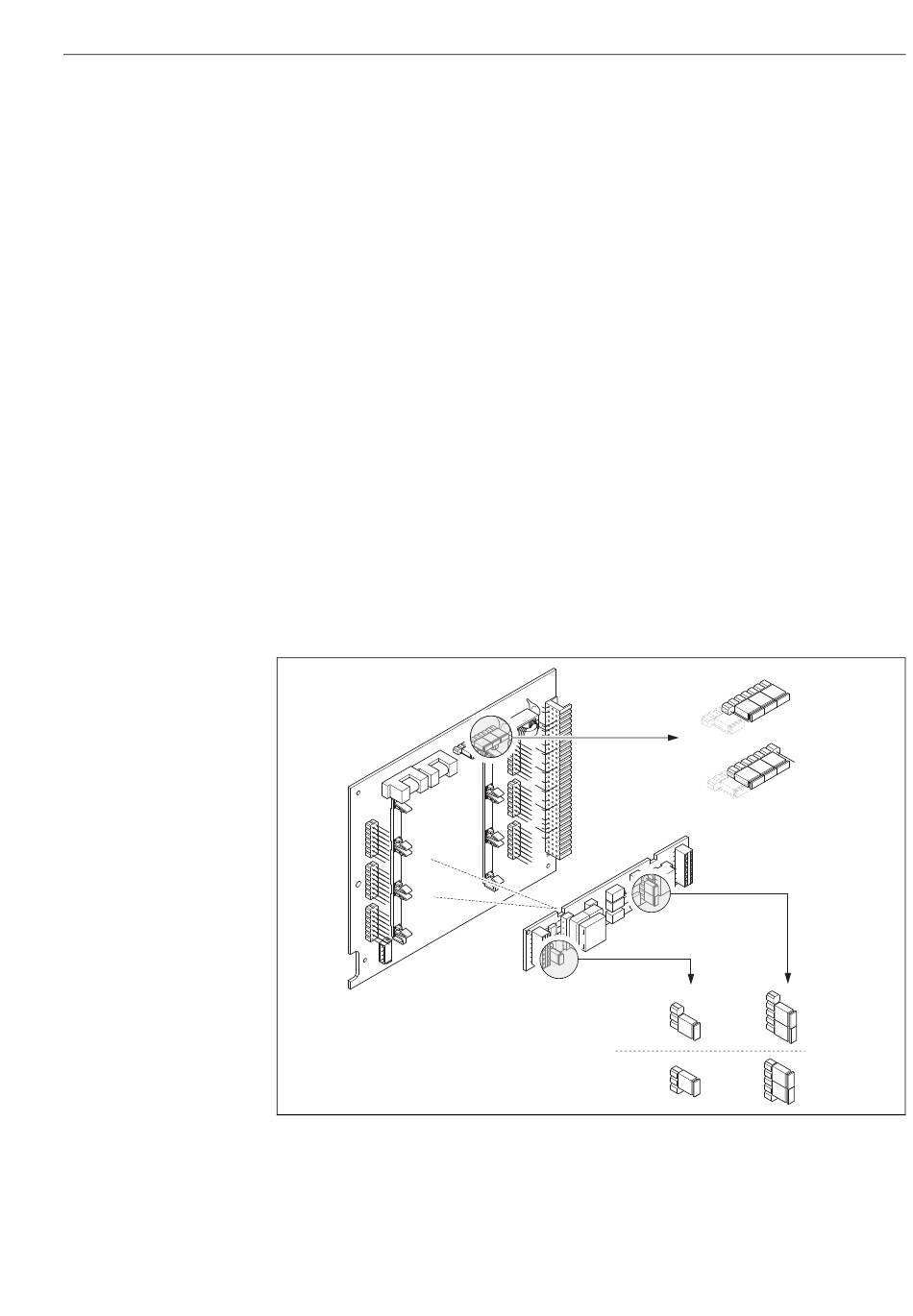

Fig. 40: Configurer les sorties courant à l'aide de ponts (platine E/S)
1 Sortie courant 1 avec HART
1.1 Sortie courant active (réglage usine)
1.2 Sortie courant passive
2 Sortie courant 2 (en option, module embrochable)
2.1 Sortie courant active (réglage usine)
2.2 Sortie courant passive
2
U T
T P
3
U T
T P
4
U T
T P
2.1
2
2.2
1
+
+
Mise en service
1.1
1.2
a0001214
67
